Manuel de configuration du FC 300
Pour atténuer le dépassement, le par. 7-03
PID vit.tps diff.
Le par. 7-04 doit être réglé sur 0 jusqu'à ce que tout le reste soit réglé. Le cas échéant, pour terminer le réglage, augmenter cette valeur
par petits incréments.
3.3.3 Régulateur PID de process
Le régulateur PID de process peut servir à contrôler les paramètres de l'application mesurés par un capteur (c.-à-d. pression, température, débit) et
affectés par le moteur raccordé par l'intermédiaire d'une pompe, d'un ventilateur ou autre.
Le tableau répertorie les configurations où le contrôle de process est possible. Lorsqu'un principe de contrôle du moteur à vecteur de flux est utilisé,
veiller également à régler les paramètres du régulateur PID de vitesse. Se reporter à la section relative à la Structure de contrôle quant à l'activation du
contrôle de la vitesse.
Par. 1-00 Mode Config. Par. 1-01 Principe Contrôle Moteur
U/f
[3] Process N.A.
Note : le régulateur PID de process fonctionne avec la valeur de paramètre par défaut mais le réglage précis des paramètres est fortement recommandé
afin d'optimiser le rendement du contrôle de l'application. Les deux principes de contrôle du moteur avec flux dépendent largement, pour pouvoir atteindre
leur rendement optimal, du réglage approprié du régulateur PID de vitesse (avant même le réglage du régulateur PID de process).

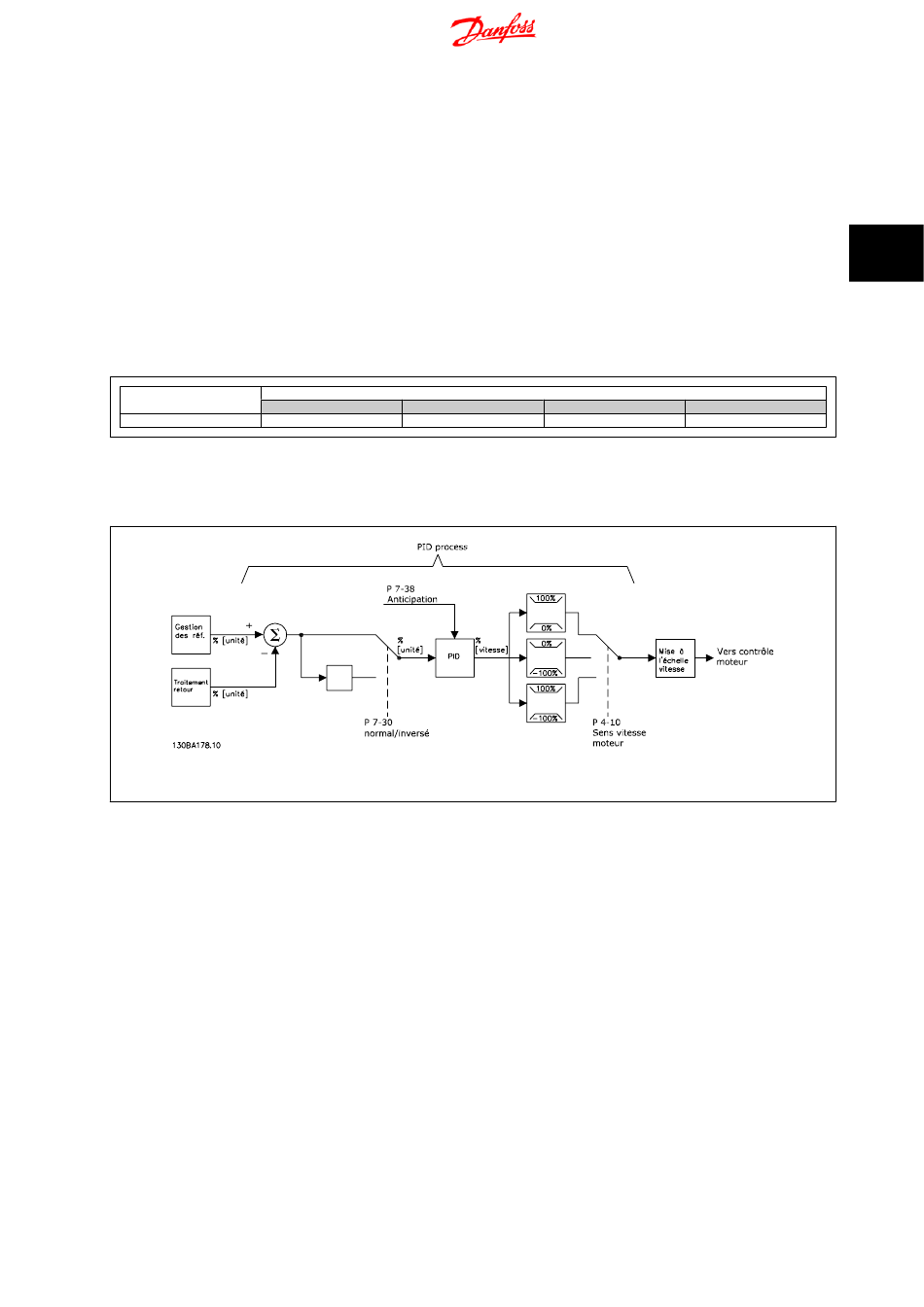

Illustration 3.1: Diagramme du régulateur PID de process
PID vit.tps intég.
peut être réglé sur 2,5 s environ (varie selon l'application).
VVC plus
Process
MG.33.BA.04 - VLT ® est une marque déposée Danfoss
3 Présentation du FC 300
Flux ss retour Flux retour codeur
Process & vitesse Process & vitesse
3
31
