Manuel de configuration du FC 300

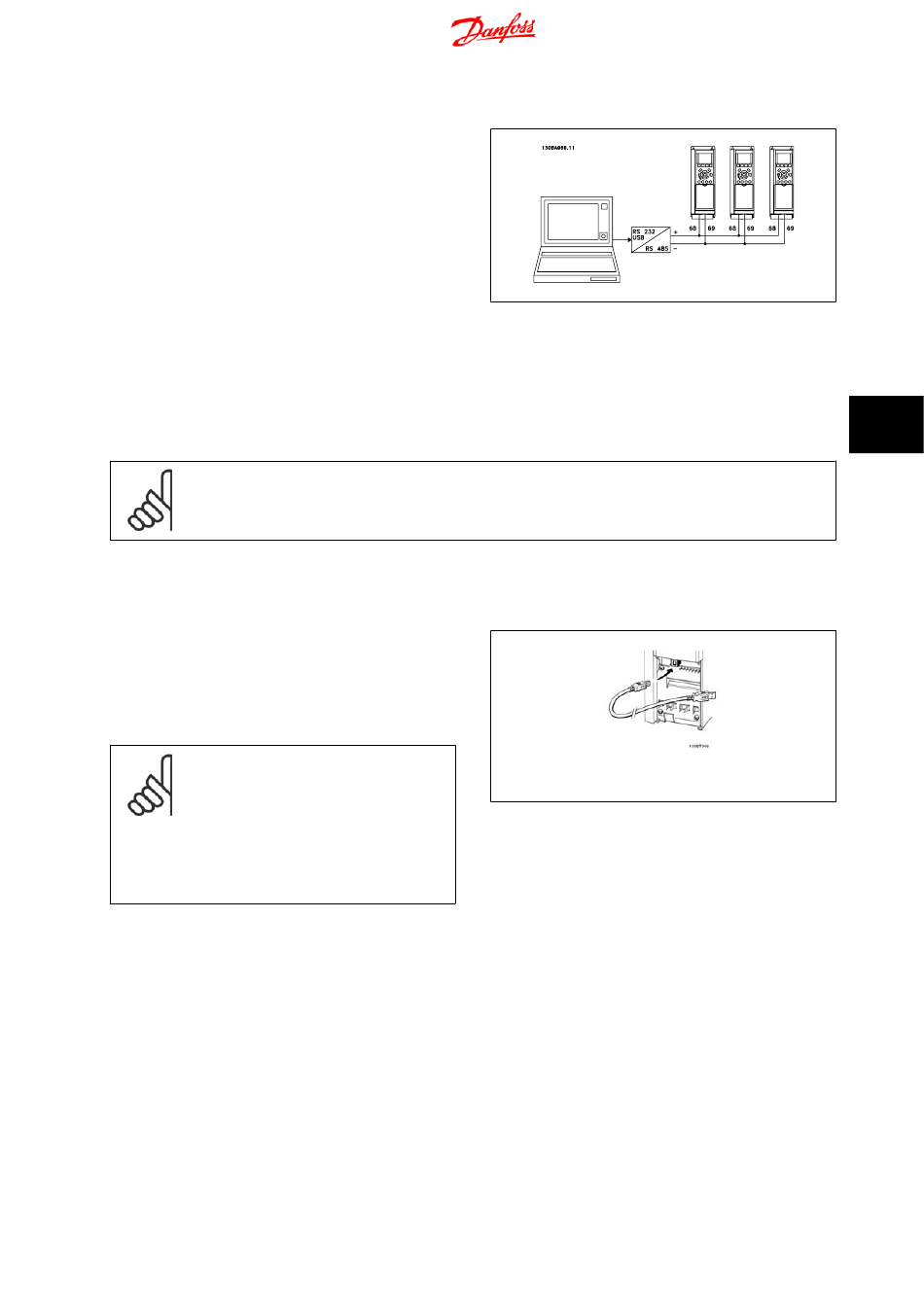

6.9.2 Raccordement du bus RS-485
Un ou plusieurs variateurs de fréquence peuvent être raccordés à un
contrôleur (ou maître) à l'aide de l'interface normalisée RS-485. La borne
68 est raccordée au signal P (TX+, RX+) tandis que la borne 69 est rac-
cordée au signal N (TX-, RX-).
Utiliser des liaisons parallèles pour raccorder plusieurs variateurs de fré-
quence au même maître.
Afin d'éviter des courants d'égalisation de potentiel dans le blindage, relier celui-ci à la terre via la borne 61 reliée au châssis par une liaison RC.
Terminaison du bus
Le bus RS-485 doit être terminé par un réseau de résistances à chaque extrémité. À cette fin, mettre le commutateur S801 de la carte de commande sur
ON.
Pour plus d'informations, voir Commutateurs S201, S202 et S801
N.B.!
Le protocole de communication doit être réglé sur FC MC au par. 8-30.
6.9.3 Connexion d'un PC au variateur de fréquence
Pour contrôler le variateur de fréquence à partir d'un PC, installer le lo-
giciel de programmation MCT 10.
Le PC est connecté via un câble USB standard (hôte/dispositif) ou via
l'interface RS-485 comme illustré à la section
le Guide de programmation.
N.B.!
La connexion USB est isolée de façon galvanique de la
tension d'alimentation (PELV) et d'autres bornes sous
haute tension. La connexion USB est reliée à la terre
de protection du variateur de fréquence. Utiliser uni-
quement un ordinateur portable isolé en tant que con-
nexion PC au connecteur USB sur le variateur de
fréquence.

6.9.4 Logiciel PC du FC 300

Stockage de données dans le PC via le logiciel de programmation MCT 10 :
1. Connecter un PC à l'unité via le port de communication USB.
2. Lancer le logiciel de programmation MCT 10.
3. Sélectionner le port USB dans la section "réseau"
4. Choisir Copier
5. Sélectionner la section "projet"
6. Choisir Coller
.
Raccordement du bus
dans
MG.33.BA.04 - VLT ® est une marque déposée Danfoss
Illustration 6.53: Connexion USB.
6 Installation
6
143
