6 Installation

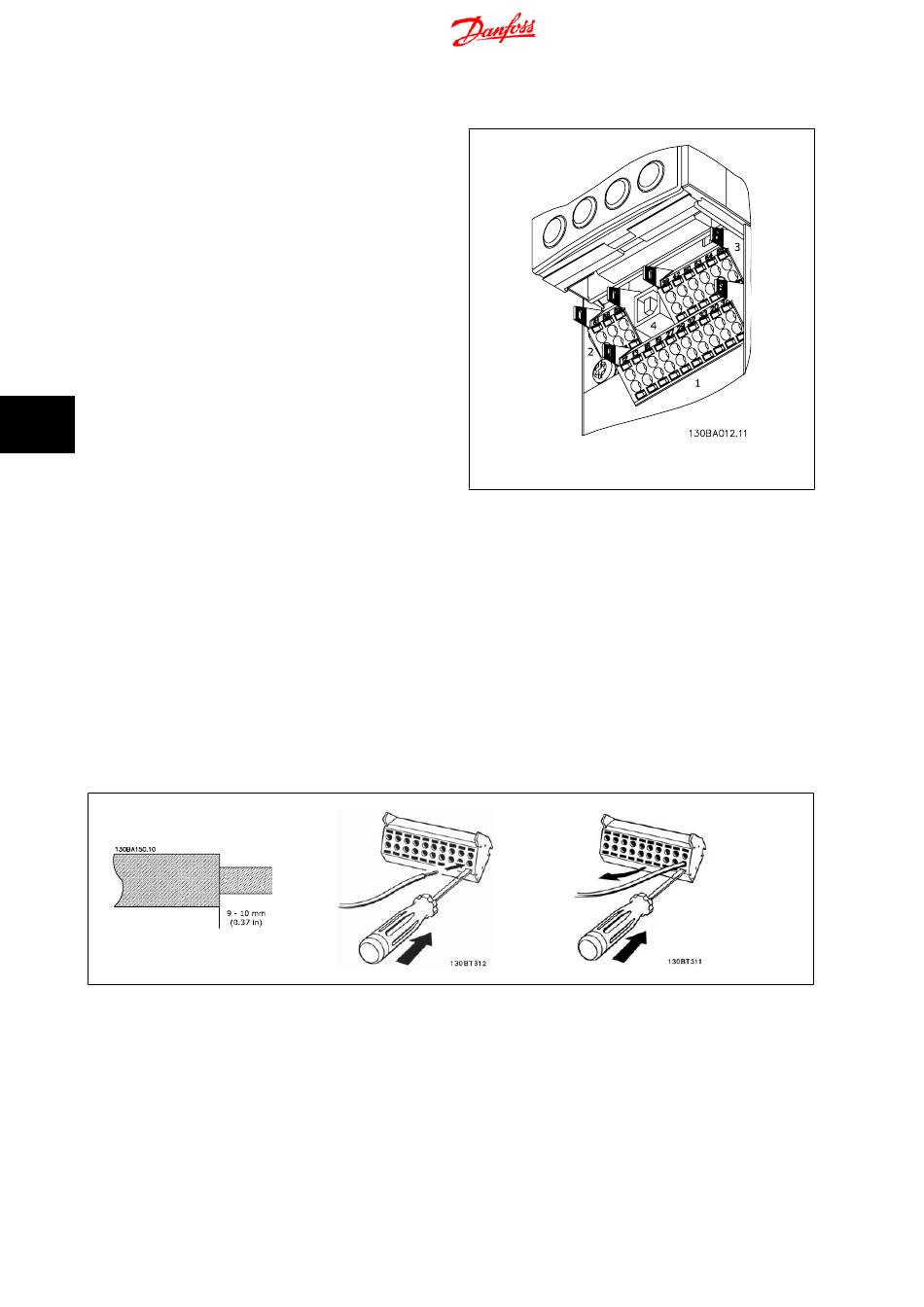

6.6.3 Bornes de commande
Bornes de commande, FC 301
Numéros de référence des schémas :
1. E/S digitale fiche 8 pôles.
2. Bus RS-485 fiche 3 pôles.
3. E/S analogique 6 pôles.
4. Connexion USB.
Bornes de commande, FC 302
Numéros de référence des schémas :
1. E/S digitale fiche 10 pôles.
2. Bus RS-485 fiche 3 pôles.
3. E/S analogique 6 pôles.
6
4. Connexion USB.
6.6.4 Installation électrique, bornes de commande
Pour fixer le câble à la borne :
1. Dénuder l'isolant sur 9 à 10 mm.
2. Insérer un tournevis
3. Insérer le câble dans le trou circulaire adjacent.
4. Retirer le tournevis. Le câble est maintenant fixé à la borne.
Pour retirer le câble de la borne :
1.
Insérer un tournevis
2. Retirer le câble.
1)
Max. 0,4 x 2,5 mm
130
1) dans le trou carré.
1)
dans le trou carré.
1.
MG.33.BA.04 - VLT
Manuel de configuration du FC 300
Illustration 6.51: Bornes de commande (toutes protections)
2.
