6 Installation
6.4.1 Suppression des débouchures pour câbles supplémentaires
1. Enlever l'entrée de câble du variateur de fréquence (en évitant que des corps étrangers ne pénètrent dans le variateur de fréquence lors du
démontage des débouchures).
2. L'entrée de câble doit être soutenue autour de la débouchure qui est démontée.
3. La débouchure peut maintenant être enlevée à l'aide d'un mandrin solide et d'un marteau.
4. Éliminer les bavures autour du trou.
5. Monter l'entrée de câble sur le variateur de fréquence.

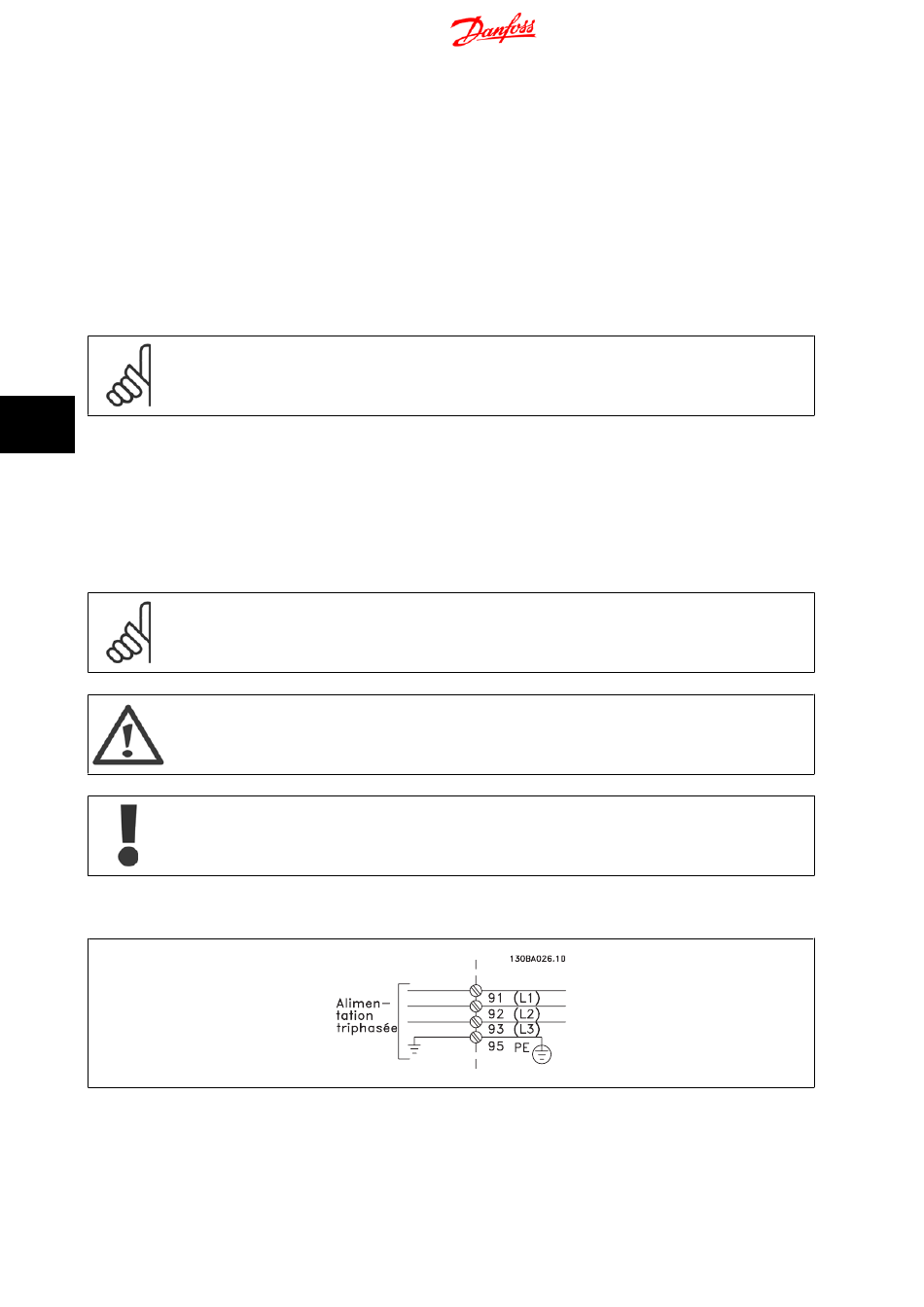

6.4.2 Connexions au secteur et à la terre
N.B.!
Le connecteur embrochable de puissance peut se brancher sur le variateur de fréquence jusqu'à 7,5 kW.
6
1. Insérer les deux vis dans la plaque de découplage, positionner cette dernière et serrer les vis.
2. S'assurer que le variateur de fréquence est mis correctement à la terre. Réaliser la mise à la terre (borne 95). Utiliser une vis du sac d'accessoires.
3. Placer le connecteur embrochable 91 (L1), 92 (L2), 93 (L3) du sac d'accessoires sur les bornes étiquetées MAINS à la base du variateur de
fréquence.
4. Fixer les fils secteur sur le connecteur embrochable secteur.
5. Soutenir le câble avec les supports fournis.
N.B.!
Vérifier que la tension secteur correspond à celle de la plaque signalétique.
Réseau IT
Ne pas connecter de variateurs de fréquence de 400 V munis de filtres RFI aux alimentations secteur dont la tension entre la phase et
la terre est supérieure à 440 V.
Le câble de mise à la terre doit avoir une section minimale de 10 mm
conformément à la norme EN 50178.
La mise sous tension est montée sur le commutateur secteur si celui-ci est inclus.
110
2 ou être composé de deux fils avec terminaisons séparées,
