3.3.4 Exemple de régulateur PID de process

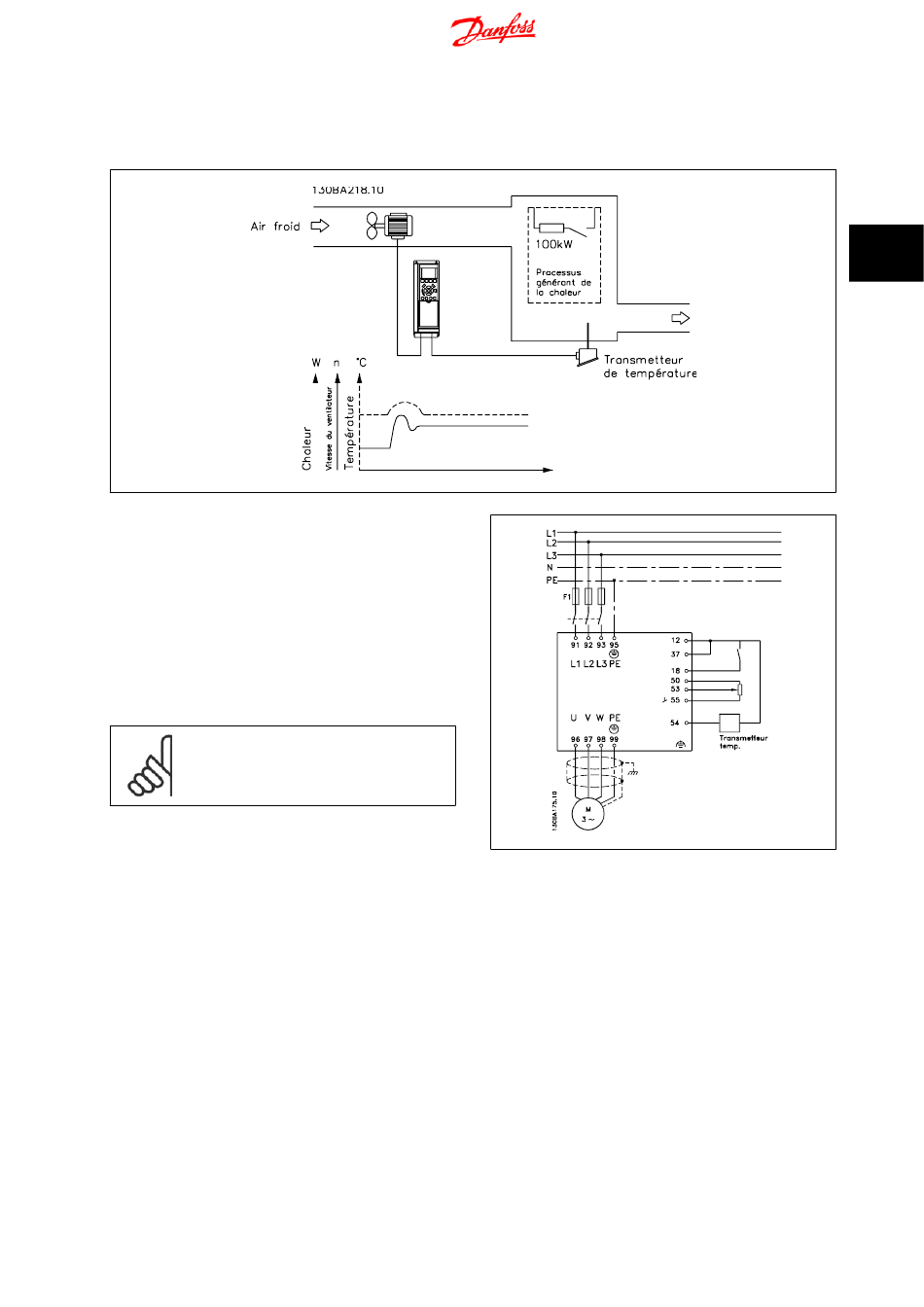

Voici un exemple de régulateur PID de process utilisé dans une installation de ventilation :
Dans un système de ventilation, la température doit pouvoir être réglée
de -5 à 35 °C à l'aide d'un potentiomètre de 0 à 10 V. La température
définie doit rester constante ; c'est le but de l'emploi d'un régulateur de
process.
Il s'agit d'une commande inverse, ce qui signifie que lorsque la tempé-
rature monte, la vitesse du ventilateur augmente afin de livrer davantage
d'air. Lorsque la température baisse, la vitesse diminue. Le transmetteur
utilisé est un capteur thermique dont la plage de service est de -10 °C à
+40 °C, 4-20 mA. Courant /max. : 300/1500 tr/min.
N.B.!
Exemple d'un transmetteur à deux fils
1. Démarrage/arrêt via commutateur raccordé à la borne 18.
2. Référence thermique via potentiomètre (-5-35 °C, 0-10 V CC) raccordé à la borne 53.
3. Signal de retour de température via émetteur (-10-40 °C, 4-20 mA) raccordé à la borne 54. Commutateur S202 réglé sur ON (entrée courant).
