Manuel de configuration du FC 300

8.5 Option relais MCB 105

L'option MCB 105 comprend 3 contacts d'interrupteur unipolaire bidirectionnel et doit être installée dans l'emplacement de l'option B.
Données électriques :
1)
Charge max. sur les bornes (CA-1)
Charge max. sur les bornes (CA-15)
1)
Charge max. sur les bornes (CC-1)
Charge max. sur les bornes (CC-13)
Charge min. sur les bornes (CC)
Vitesse de commutation max. à charge nominale/min.
1) CEI 947 parties 4 et 5
Lorsque le kit d'option relais est commandé séparément, il comprend :
• Module relais MCB 105
• Fixation LCP et protection borniers plus grandes
• Étiquette permettant de recouvrir l'accès aux commutateurs S201, S202 et S801
• Bandes de fixation des câbles au module relais
L'option relais ne prend pas en charge les variateurs de fréquence FC 302 fabriqués avant la semaine 50 de l'année 2004.
Version logiciel min. : 2.03 (par. 15-43).

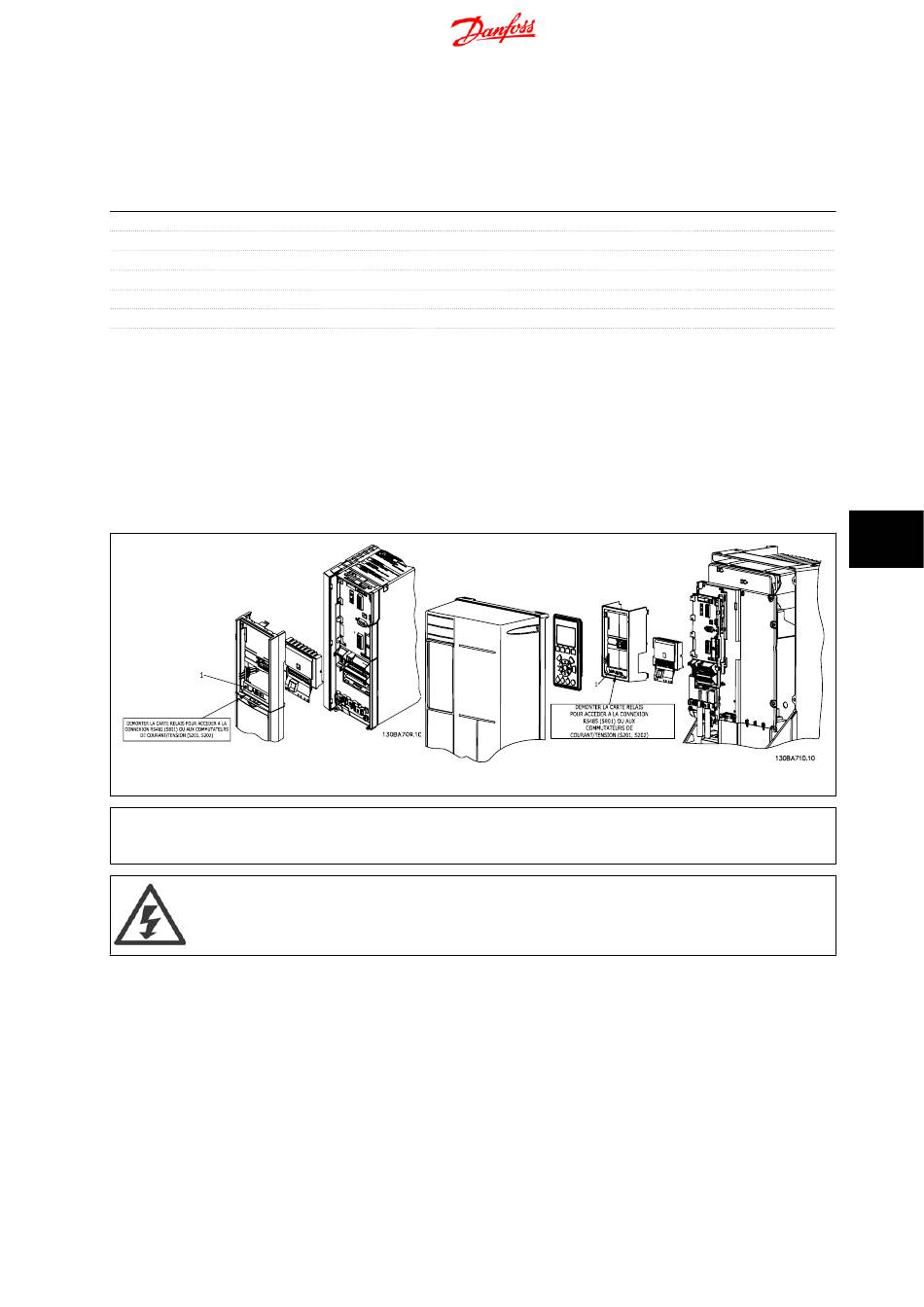

A2-A3-B3
1)
IMPORTANT ! L'étiquette DOIT être placée sur le châssis du LCP, comme illustré (approbation UL).
Avertissement alimentation double
Comment ajouter l'option MCB 105 :
• L'alimentation du variateur de fréquence doit être débranchée.
• L'alimentation des connexions sous tension sur les bornes de relais doit être débranchée.
• Retirer le LCP, la protection borniers et la fixation du LCP du FC 30x.
• Installer l'option MCB 105 dans l'emplacement B.
• Brancher les câbles de commande et les fixer à l'aide des bandes fournies.
• Veiller à ce que la longueur de fil attachée soit correcte (voir schéma suivant).
• Ne pas mélanger éléments sous tension (haute tension) et signaux de commande (PELV).
(charge résistive)
1)
(charge inductive à cosφ 0,4)
(charge résistive)
1) (charge inductive)
MG.33.BA.04 - VLT ® est une marque déposée Danfoss
8 Options et accessoires
A5-B1-B2-B4-C1-C2-C3-C4
240 V CA 2 A
240 V CA 0,2 A
24 V CC 1 A
24 V CC 0,1 A
5 V 10 mA
6 min -1 /20 s -1
