3 Présentation du FC 300
Utilisation des références
Référence locale
Référence distante

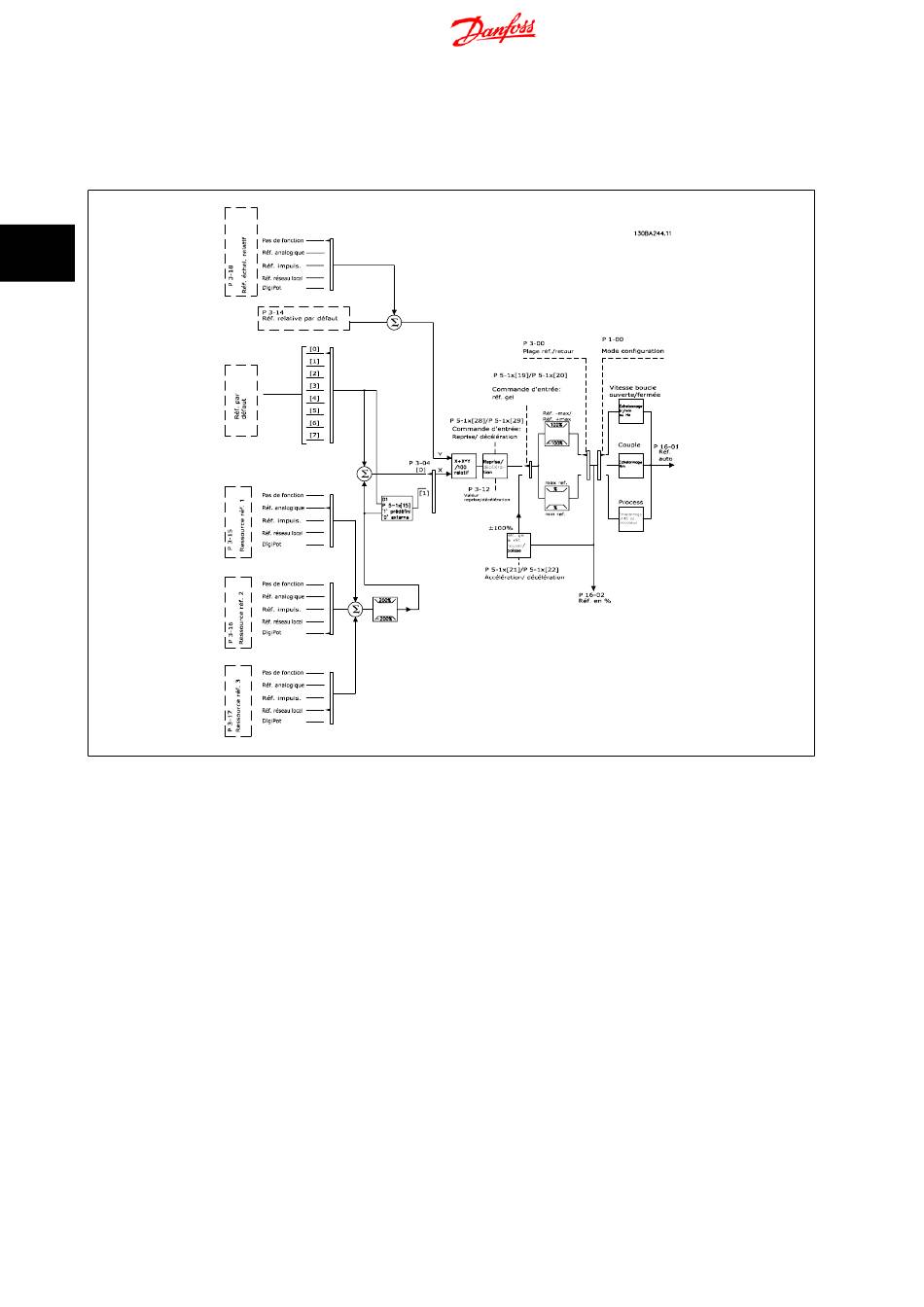

Le système de gestion des références permettant de calculer la référence distante est illustré ci-après.
3
La référence distante est calculée une fois à chaque intervalle de balayage et comporte initialement deux parties :
1. X (référence externe) : addition (voir par. 3-04) de quatre références maximum sélectionnées en externe, comprenant toute combinaison
(déterminée par le réglage des par. 3-15, 3-16 et 3-17) d'une référence prédéfinie fixe (par. 3-10), de références analogiques variables, de
références d'impulsions digitales variables et de références du bus série variables, et ce quelle que soit l'unité de contrôle du variateur de
fréquence ([Hz], [tr/min], [Nm], etc.).
2. Y- (référence relative) : addition d'une référence prédéfinie fixe (par. 3-14) et d'une référence analogique variable (par. 3-18) en [%].
Les deux parties sont associées dans le calcul suivant : Référence distante = X + X * Y / 100 %. Les fonctions
ce
peuvent toutes deux être activées par les entrées digitales sur le variateur de fréquence. Elle sont décrites dans le groupe de paramètres 5-1*.
La mise à l'échelle des références analogiques est décrite dans les groupes de paramètres 6-1* et 6-2* et celle des références d'impulsions digitales est
décrite dans le groupe de paramètres 5-5*.
Les limites et plages de référence sont définies dans le groupe de paramètres 3-0*.
24
MG.33.BA.04 - VLT ® est une marque déposée Danfoss
Manuel de configuration du FC 300
rattrapage/ralentissement gel référen-
et
