3 Présentation du FC 300
3

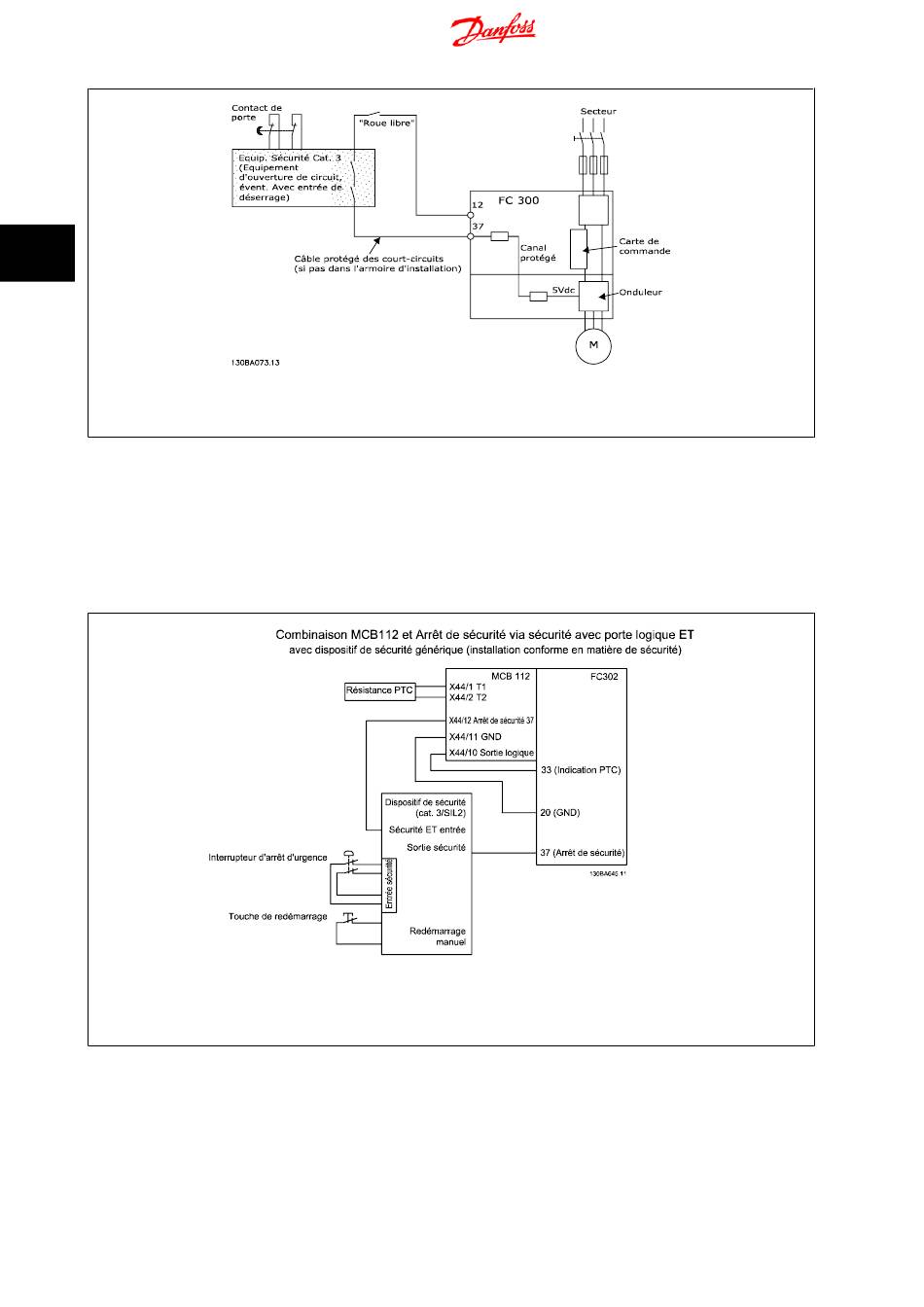

Illustration 3.6: Illustration des aspects essentiels d'une installation pour obtenir une catégorie d'arrêt 0 (EN 60204-1) avec catégorie de
sécurité 3 (EN 954-1).
3.11.3 Installation de l'arrêt de sécurité associé au MCB 112
Si le module de thermistance certifié Ex MCB 112, qui utilise la borne 37 comme canal de mise hors tension pour motif de sécurité, est raccordé, la sortie
X44/11 du MCB 112 doit être liée (AND) au capteur de sécurité (tel que bouton d'arrêt d'urgence, commutateur de sécurité, etc.) qui active l'arrêt de
sécurité. La logique AND elle-même doit être conforme à EN 954-1, catégorie de sécurité 3. La connexion depuis la sortie de la logique AND sûre à la
borne 37 Arrêt de sécurité doit être protégée contre les courts-circuits. Voir schéma ci-dessous :
Illustration 3.7: Illustration des aspects essentiels de l'installation d'une combinaison d'arrêt de sécurité et de MCB 112. Le diagramme montre
une entrée de redémarrage pour le dispositif de sécurité externe. Cela signifie que dans cette installation, le paramètre 5-19 pourrait être
réglé sur la valeur [7] ou [8].
Réglages des paramètres de l'arrêt de sécurité en association avec MCB 112
Si le MCB 112 est raccordé, des réglages supplémentaires sont possibles au par. 5-19 : [1] (valeur par défaut) et [3] sont encore disponibles, mais ne
doivent pas être choisis. Ils ne doivent être utilisés que si l'arrêt de sécurité est utilisé. Si [1] ou [3] sont sélectionnés et si le MCB 112 est déclenché, le
variateur de fréquence réagit avec une alarme Panne dangereuse [A72] et arrête le variateur de manière sûre sans redémarrage automatique. [4] et [5]
sont alors disponibles mais ne doivent pas être utilisés. Ils ne doivent être utilisés que si le MCB 112 est raccordé et qu'il n'y a aucun autre capteur lié à
