10.9 Courant de fuite

Respecter les réglementations locales et nationales
concernant la protection par mise à la terre de l'équi-
pement en cas de courant de fuite supérieur à 3,5 mA.
La technologie du variateur implique une commutation
haute fréquence à haute puissance. Cette commutation
haute fréquence génère un courant de fuite dans la mise à
la terre.
Le courant de fuite à la terre provient de plusieurs sources
et dépend des différentes configurations du système,
notamment :
•
filtrage RFI.
•
longueur de câble du moteur.
•
blindage du câble du moteur.
•
alimentation du variateur.
Leakage current
10 10

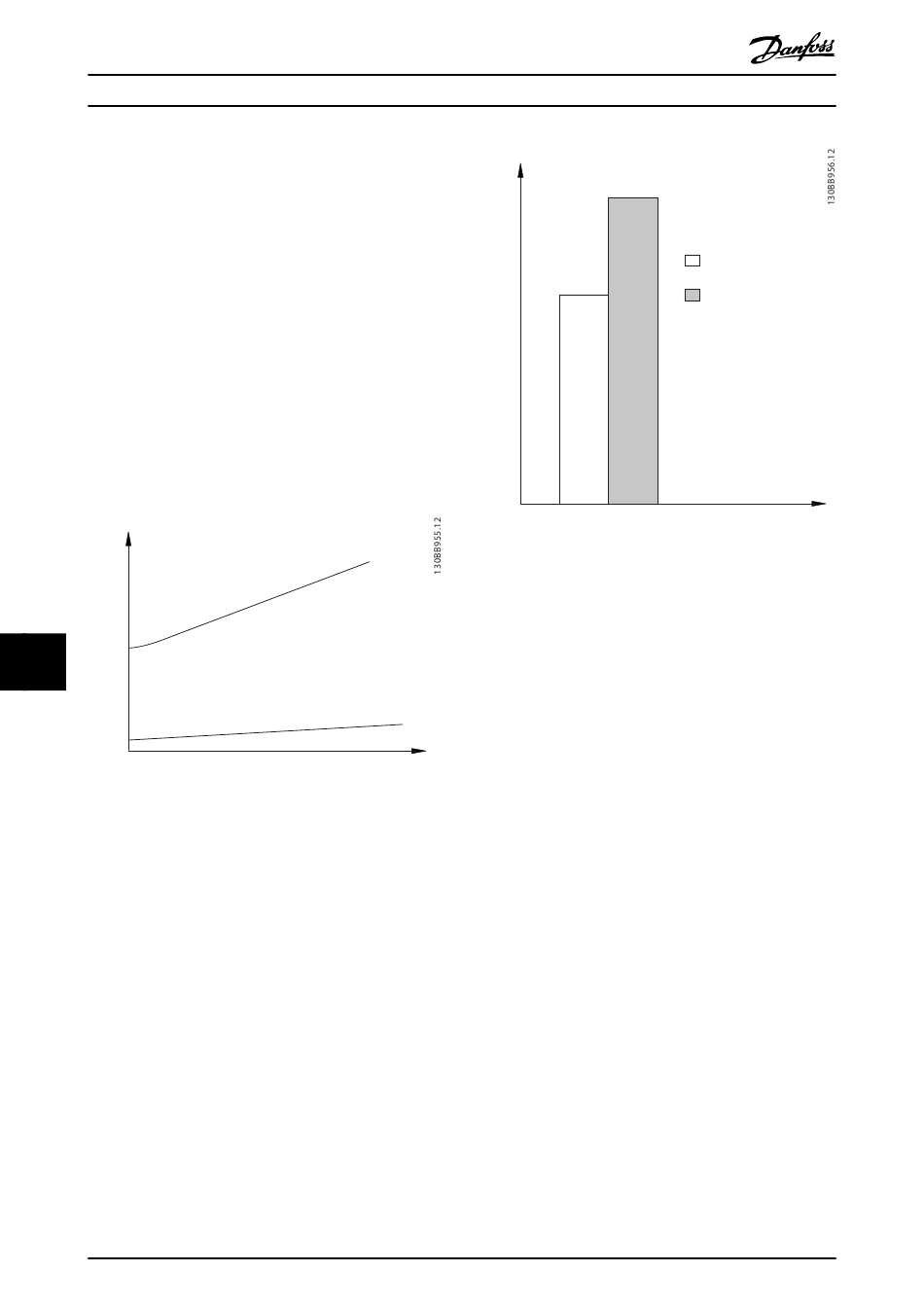

Illustration 10.11 Influence de la longueur de câble du moteur
et du dimensionnement puissance sur le courant de fuite.
Puissance a > puissance b.
Le courant de fuite dépend également de la distorsion de
la ligne.
88
®
VLT AutomationDrive FC 302
Leakage current
Illustration 10.12 Influence de la distorsion de la ligne sur le
courant de fuite
a
Si le courant de fuite dépasse 3,5 mA, le respect de la
norme EN/CEI 61800-5-1 (norme produit concernant les
entraînements électriques de puissance) exige une
attention particulière.
Renforcer la mise à la terre avec les exigences suivantes en
matière de protection par mise à la terre :
b
•
Motor cable length
•
Voir les normes EN/CEI 61800-5-1 et EN 50178 pour plus
d'informations.
Utilisation de RCD
Lorsque des relais de protection différentielle (RCD), aussi
appelés disjoncteurs de fuite à la terre (ELCB), sont utilisés,
respecter les éléments suivants :
•
•
•
Le courant de fuite comprend plusieurs fréquences
provenant de la fréquence secteur et de la fréquence de
commutation. La détection de la fréquence de
commutation dépend du type de RCD utilisé.
Danfoss A/S © 05/2017 Tous droits réservés.
Fil de mise à la terre (borne 95) d'au moins 10
2
mm (8 AWG) de section.
Deux fils de terre séparés respectant les
consignes de dimensionnement.
Utiliser les RCD de type B capables de détecter
les courants CA et CC.
Utiliser des RCD avec un retard pour éviter les
pannes dues aux courants à la terre transitoires.
Dimensionner les RCD selon la configuration du
système et en tenant compte de l'environnement
d'installation.
THDv=0%
THDv=5%
