Principes de fonctionnement...
Fonctions programmables
Alors que les valeurs par défaut du variateur en boucle fermée offrent souvent des performances satisfaisantes, le contrôle
du système peut souvent être optimisé en ajustant les paramètres PID. Le réglage automatique est fourni pour cette optimi-
sation.
•
Régulation inverse - La vitesse du moteur augmente lorsqu'un signal de retour est élevé.
•
Fréquence de démarrage - Permet au système d'atteindre rapidement un état d'exploitation avant que le
régulateur PID reprenne.
•
Filtre passe-bas intégré - Réduit le bruit du signal de retour.
11.2.7 Traitement de contrôle
Consulter les Paramètres actifs/inactifs dans différents modes de contrôle d'entraînement du guide de programmation pour
obtenir un aperçu de la configuration de contrôle disponible pour votre application, selon le choix d'un moteur CA ou d'un
moteur PM non saillant.
11.2.7.1 Structure de contrôle en mode VVC

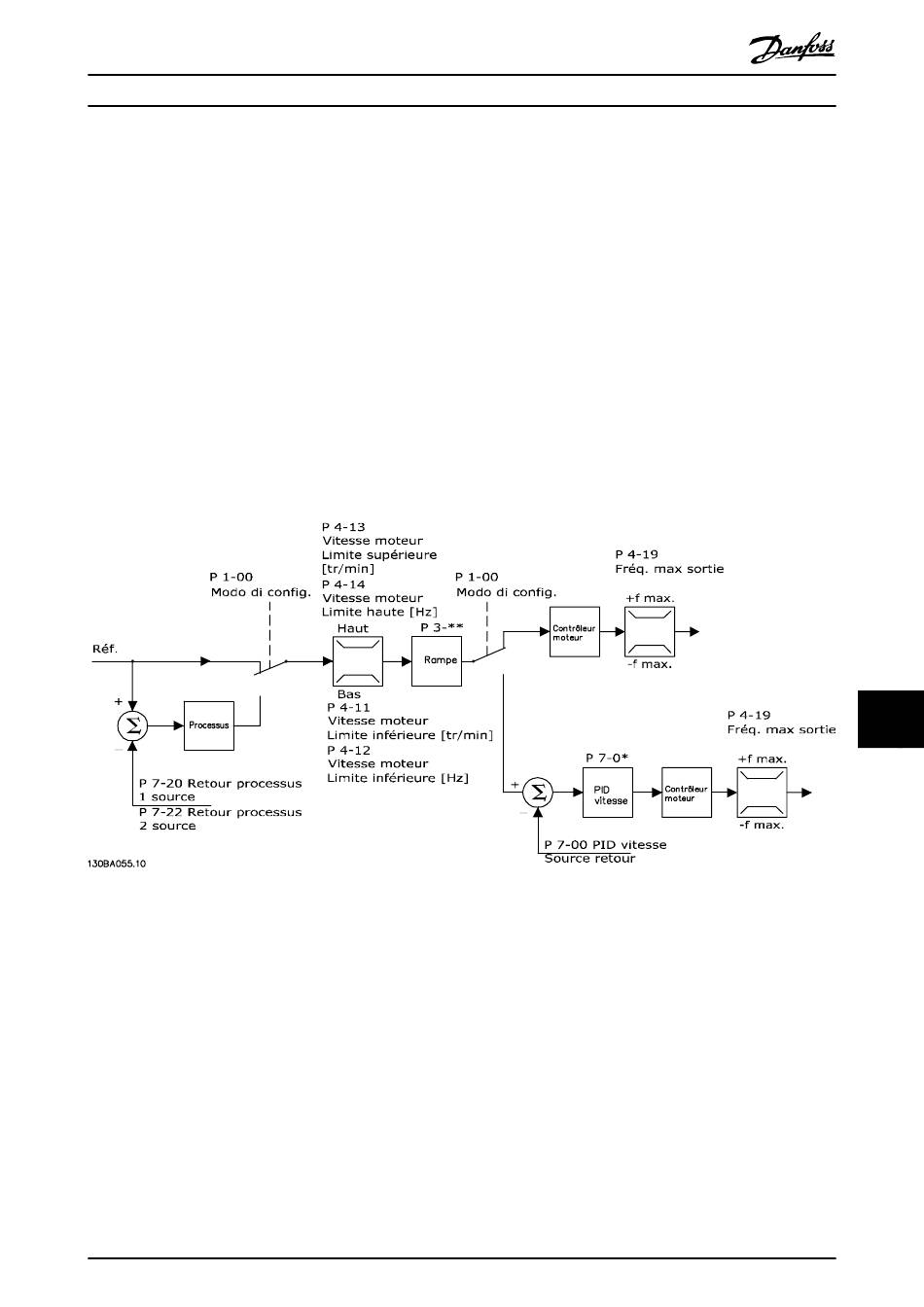

Illustration 11.8 Structure de contrôle en configurations boucles ouverte et fermée VVC
Dans l'Illustration 11.8, la référence résultant du système de gestion des références est reçue et soumise à la limite de rampe
et de vitesse avant d'être transmise au contrôle du moteur. La sortie du contrôle est alors limitée par la limite de fréquence
maximale.
Le Paramétre 1-01 Principe Contrôle Moteur est réglé sur [1] VVCplus et le paramétre 1-00 Mode Config. sur [0] Boucle ouverte
vit. Si le paramétre 1-00 Mode Config. est réglé sur [1] Boucle fermée vit., la référence résultante passe de la limite de rampe et
de vitesse à un régulateur PID de vitesse. Les paramètres du régulateur PID de vitesse se trouvent dans le groupe de
paramètres 7-0* PID vit.régul. La référence résultant du régulateur PID de vitesse est transmise au contrôle du moteur soumis
à la limite de fréquence.
Sélectionner [3] Process au paramétre 1-00 Mode Config. afin d'utiliser le régulateur PID de process pour le contrôle en boucle
fermée, de la vitesse ou de la pression par exemple, dans l'application contrôlée. Les paramètres du process PID se trouvent
dans les groupes de paramètres 7-2* PIDproc/ ctrl retour et 7-3* PID proc./Régul.
