Exemples d'applications

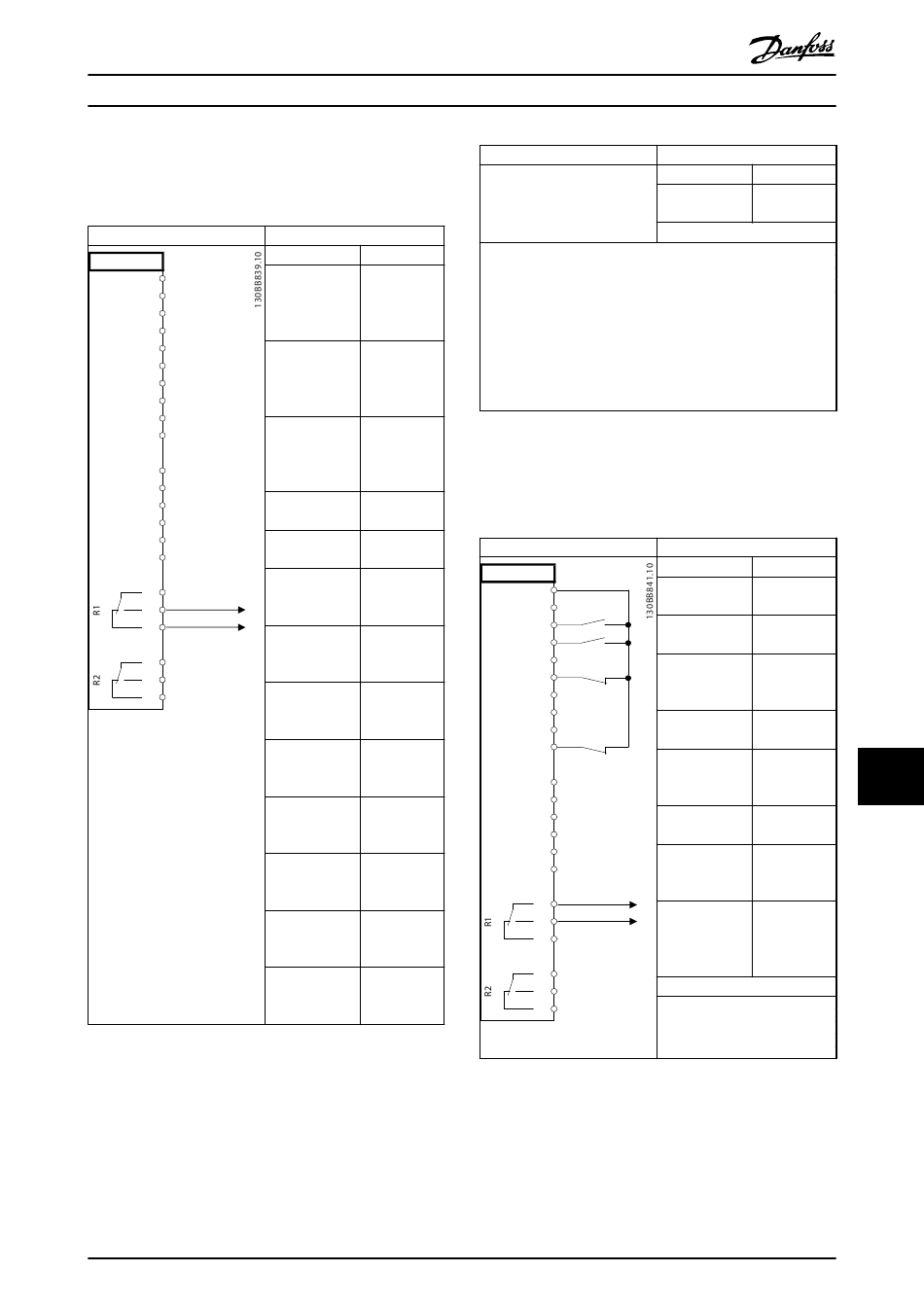

12.10 Configuration de câblage pour une
configuration de relais avec
contrôleur logique avancé
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
06
MG38C104
Manuel de configuration
Paramètres
Fonction Réglage
Paramétre 4-30 F [1] Avertis-
onction perte sement
signal de retour
moteur
Paramétre 4-31 E 100 RPM
rreur vitesse
signal de retour
moteur
Paramétre 4-32 F 5 s
onction tempo.
signal de retour
moteur
Paramétre 7-00 P [2] MCB 102
ID vit.source ret.
Paramétre 17-11 1024*
Résolution (PPR)
Paramétre 13-00 [1] Actif
Mode contr. log
avancé
Paramétre 13-01 [19] Avertis-
Événement de sement
démarrage
Paramétre 13-02 [44] Touche
Événement Reset
d'arrêt
Paramétre 13-10 [21] N°
Opérande avertiss.
comparateur
Paramétre 13-11 [1] ≈ (equal)*
Opérateur
comparateur
Paramétre 13-12 90
Valeur
comparateur
Paramétre 13-51 [22]
Événement contr. Comparateur 0
log avancé
Paramétre 13-52 [32] Déf. sort.
Action contr. dig. A bas
logique avancé
Danfoss A/S © 05/2017 Tous droits réservés.
Remarques/commentaires :
Si la limite dans la surveillance du signal de retour est dépassée,
l'avertissement 90, Surv. codeur apparaît. Le SLC surveille l'avertis-
sement 90, Surv. codeur et s'il devient VRAI, le relais 1 est
déclenché.
L'équipement externe peut nécessiter un entretien. Si l'erreur de
signal de retour redescend sous la limite en moins de 5 s, le
variateur continue à fonctionner et l'avertissement disparaît.
Réinitialiser le relais 1 en appuyant sur [Reset] sur le LCP.
Tableau 12.13 Configuration de câblage pour une configuration
de relais avec contrôleur logique avancé
12.11 Configuration de câblage pour
commande de frein mécanique
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
06
Tableau 12.14 Configuration de câblage pour commande de
frein mécanique
Paramètres
Fonction Réglage
Paramétre 5-40 F [80] Sortie
onction relais digitale A
* = valeur par défaut
Paramètres
Fonction Réglage
Paramétre 5-40 F [32] Ctrl frein
onction relais mécanique
Paramétre 5-10 E [8]
.digit.born.18 Démarrage*
Paramétre 5-11 E [11]
.digit.born.19 Démarrage
avec inv.
Paramétre 1-71 0.2
Retard démar.
Paramétre 1-72 F [5] VVC+/Flux
onction au sens hor.
démar.
Paramétre 1-76
Im,n
Courant Démar.
Paramétre 2-20 Dépend de
Activation l'app.
courant frein.
Paramétre 2-21 Moitié du
Activation glissement
vit.frein[tr/mn] nominal du
moteur
* = valeur par défaut
Remarques/commentaires :
