Conversion du signal de retour
Dans certaines applications, la conversion du signal de retour est utile. Par exemple, on peut utiliser un signal de pression
pour fournir un signal de retour de débit. Puisque la racine carrée de la pression est proportionnelle au débit, la racine
carrée du signal de pression donne une valeur proportionnelle au débit (voir l'Illustration 11.5).
Reference signal

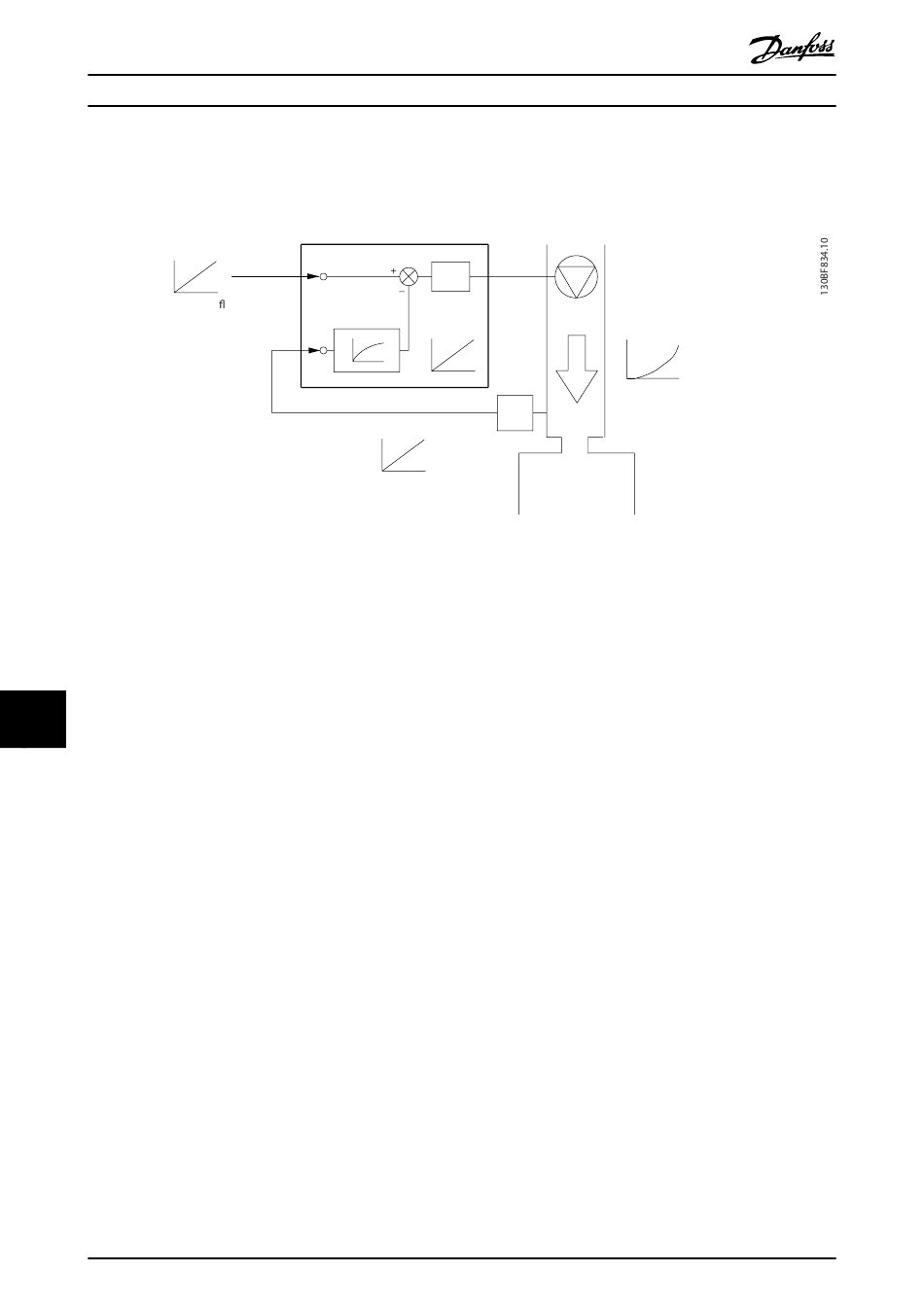

Illustration 11.5 Conversion du signal de retour
11.2.4 Vue d'ensemble de la structure de contrôle
La structure de contrôle est un process logiciel contrôlant le moteur en fonction de références définies par l'utilisateur (p. ex.
tr/min) et de l'utilisation ou non d'un signal de retour (boucle fermée/boucle ouverte). L'opérateur définit le contrôle dans le
paramétre 1-00 Mode Config..
11 11
Les structures de contrôle sont comme suit :
Structure de contrôle en boucle ouverte
•
Vitesse (tr/min)
•
Couple (Nm)
Structure de contrôle en boucle fermée
•
Vitesse (tr/min)
•
Couple (Nm)
•
Process (unités définies par l'utilisateur, p. ex. pied, l/min, psi, %, bar)
108
VLT
Reference
Parameter CL-01
Parameter CL-04
Desired ow Parameter CL-07
FB conversion
