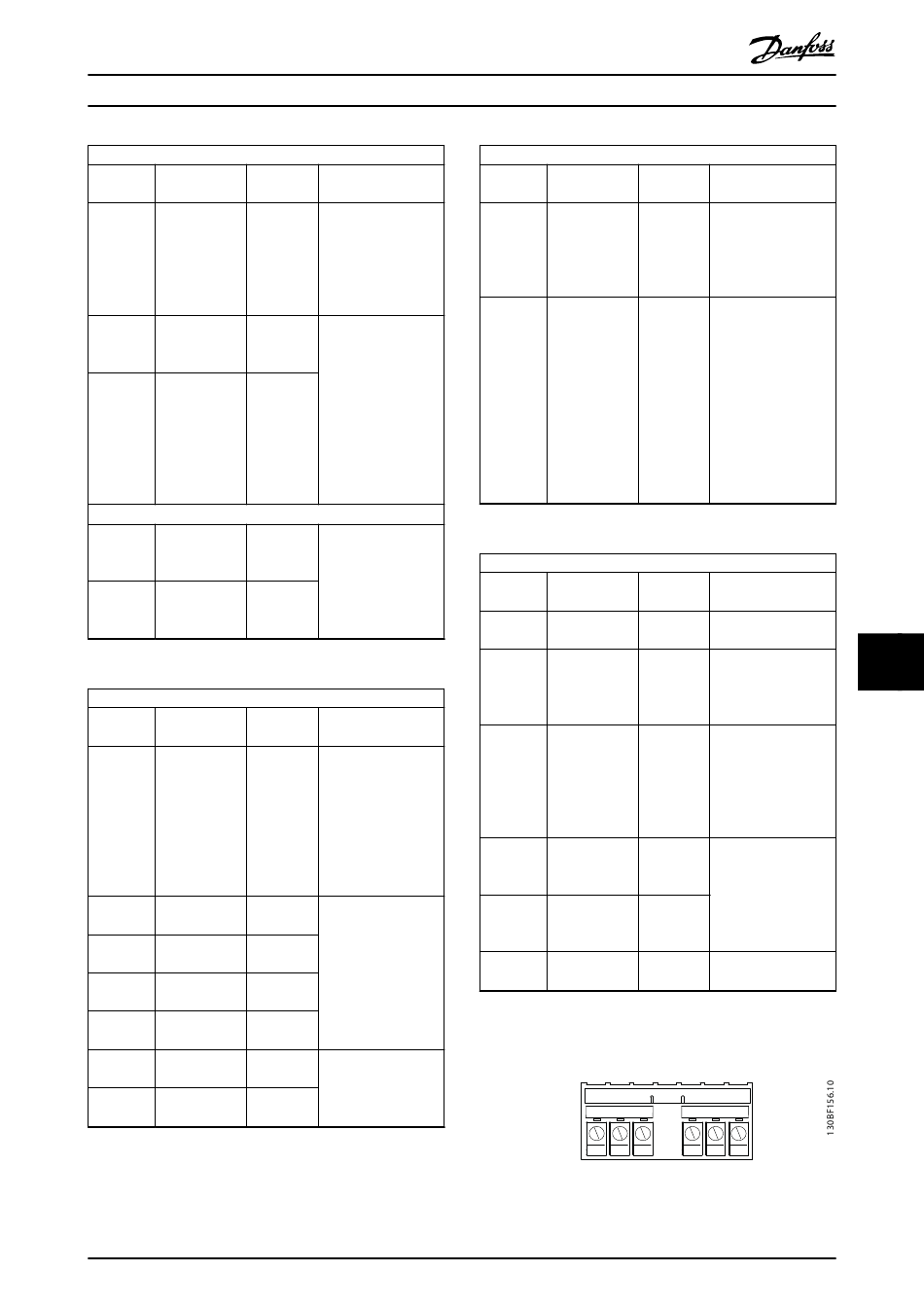

Danfoss VLT AutomationDrive FC 302 Manuel De Configuration page 83

Considérations relatives à ...
Bornes de communication série
Borne Paramètre Réglage
par défaut
61 –
68 (+) Groupe de
paramètres 8-3*
Réglage Port FC
69 (-) Groupe de
paramètres 8-3*
Réglage Port FC
Relais
01, 02, 03 Paramétre 5-40 [0] Inactif
Fonction relais
[0]
04, 05, 06 Paramétre 5-40 [0] Inactif
Fonction relais
[1]
Tableau 10.5 Descriptions des bornes de communication série
Bornes d'entrée/sortie digitale
Borne Paramètre Réglage
par défaut
12, 13 – +24 V CC
18 Paramétre 5-10
E.digit.born.18 Démarrage
19 Paramétre 5-11
E.digit.born.19 Inversion
32 Paramétre 5-14 [0] Inactif
E.digit.born.32
33 Paramétre 5-15 [0] Inactif
E.digit.born.33
27 Paramétre 5-12 [2] Lâchage Pour entrée ou sortie
E.digit.born.27
29 Paramétre 5-13 [14] Jogging
E.digit.born.29
MG38C104
Manuel de configuration
Description
– Filtre RC intégré pour
le blindage des
câbles. UNIQUEMENT
pour la connexion du
blindage en cas de
problèmes de CEM.
– Interface RS485. Un
commutateur (BUS
TER.) est prévu sur la
carte de commande
–
pour la résistance de
terminaison du bus.
Consulter le Manuel
de configuration du
®
VLT AutomationDrive
FC 300 90–1 200 kW.
Sortie relais en forme
de C. Pour tension CA
ou CC et des charges
résistives ou
inductives.
Description
Tension d'alimen-
tation 24 V CC des
entrées digitales et
des capteurs externes.
Le courant de sortie
maximal est de 200
mA pour toutes les
charges de 24 V.
[8] Entrées digitales.
[10]
digitale. Le réglage
par défaut est Entrée.
Danfoss A/S © 05/2017 Tous droits réservés.
Bornes d'entrée/sortie digitale
Borne Paramètre Réglage
par défaut
20 –
37 –
Tableau 10.6 Descriptions des bornes d'entrée/sortie digitale
Bornes d'entrée/sortie analogique
Borne Paramètre Réglage
par défaut
39 –
42 Paramétre 6-50 [0] Inactif
S.born.42
50 – +10 V CC
53 Groupe de Référence
paramètres 6-1*
Entrée ANA 1
54 Groupe de
paramètres 6-2*
Entrée ANA 2
55 –
Tableau 10.7 Descriptions des bornes d'entrée/sortie
analogique
Bornes des relais :
RELAY 1
01 02 03
Illustration 10.7 Bornes des relais 1 et 2
Description
– Borne commune pour
les entrées digitales
et potentiel de 0 V
pour l'alimentation 24
V.
STO Lorsque la fonction-
nalité STO en option
n'est pas utilisée, un
cavalier est nécessaire
entre la borne 12 (ou
13) et la borne 37.
Cela permet au
variateur de
fonctionner avec les
valeurs de program-
mation par défaut.
Description
– Commune à la sortie
analogique.
Sortie analogique
programmable. 0-20
mA ou 4-20 mA à un
maximum de 500 Ω.
Tension d'alimen-
tation analogique de
10 V CC pour un
potentiomètre ou une
thermistance. 15 mA
maximum.
Entrée analogique.
Pour tension ou
courant. Sélectionner
mA ou V pour les
Retour
commutateurs A53 et
A54.
– Commune à l'entrée
analogique.
RELAY 2
04 05 06
