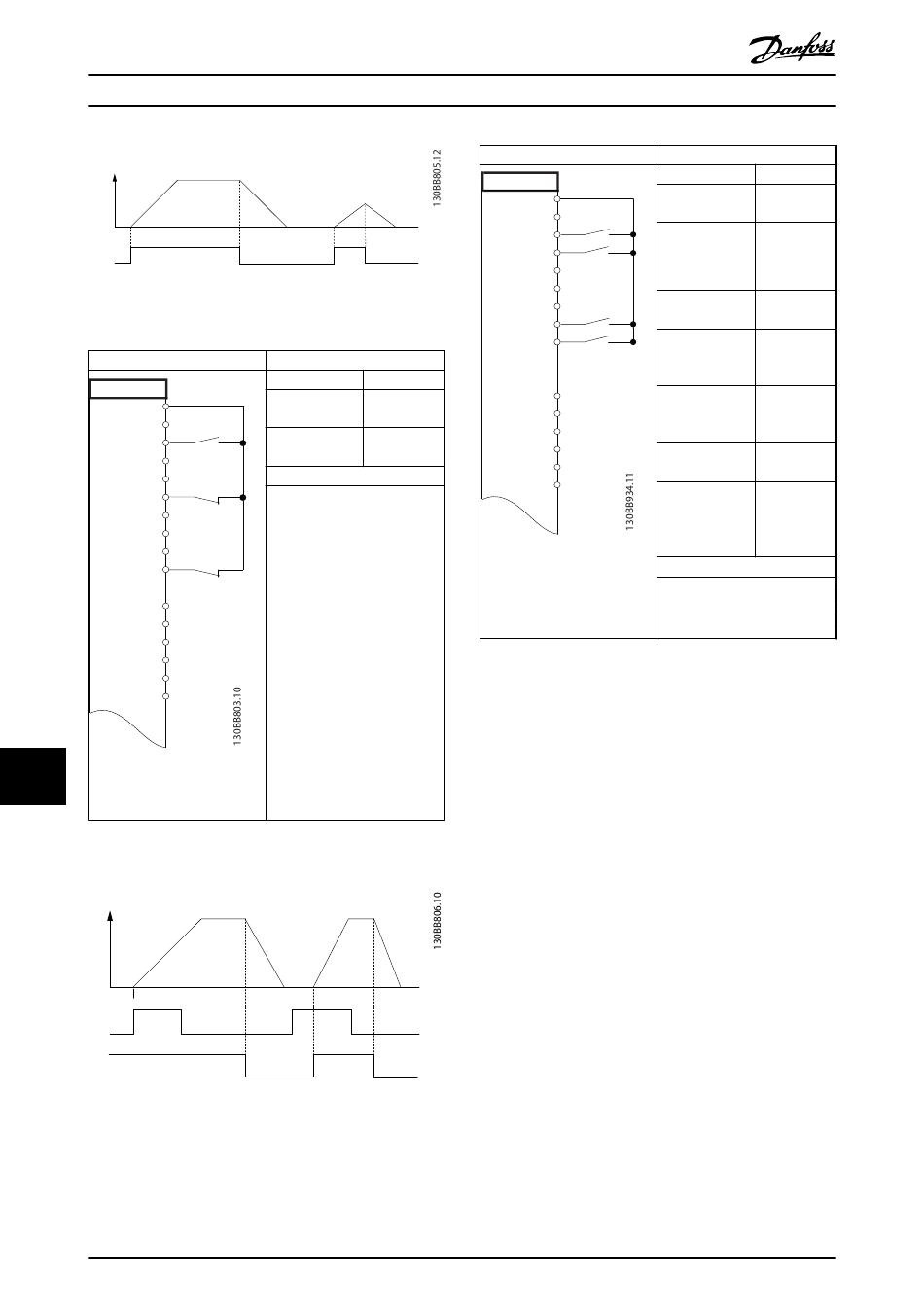

Danfoss VLT AutomationDrive FC 302 Manuel De Configuration page 118

Exemples d'applications
Speed
Start/Stop (18)
Illustration 12.2 Démarrage/Arrêt avec Safe Torque Off
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
12 12
Tableau 12.6 Configurations de câblage pour impulsion de
démarrage/arrêt
Speed
Latched Start (18)
Stop Inverse (27)
Illustration 12.3 Démarrage par impulsion/arrêt
116
®
VLT AutomationDrive FC 302
Paramètres
Fonction Réglage
Paramétre 5-10 E. [9] Impulsion
digit.born.18 démarrage
Paramétre 5-12 E. [6] Arrêt NF
digit.born.27
* = valeur par défaut
Remarques/commentaires :
Si le paramétre 5-12 E.digit.born.
27 est réglé sur [0] Inactif,
aucun cavalier n'est requis sur
la borne 27.
Danfoss A/S © 05/2017 Tous droits réservés.
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
29
D IN
D IN 32
D IN 33
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tableau 12.7 Configurations de câblage pour marche/arrêt
avec inversion et 4 vitesses prédéfinies
Paramètres
Fonction Réglage
Paramétre 5-10 E. [8]
digit.born.18 Démarrage
Paramétre 5-11 E. [10]
digit.born.19 Inversion*
Paramétre 5-12 E. [0] Inactif
digit.born.27
Paramétre 5-14 E. [16] Réf
digit.born.32 prédéfinie bit
0
Paramétre 5-15 E. [17] Réf
digit.born.33 prédéfinie bit
1
Paramétre 3-10 R
éf.prédéfinie
Réf.prédéfinie 0 25%
Réf.prédéfinie 1 50%
Réf.prédéfinie 2 75%
Réf.prédéfinie 3 100%
* = valeur par défaut
Remarques/commentaires :
MG38C104
