Vue d'ensemble des produits
t [s]
2 000
2 2
1 000
600
500
400
300
200
100
60
50
40
30
20
10
1,0

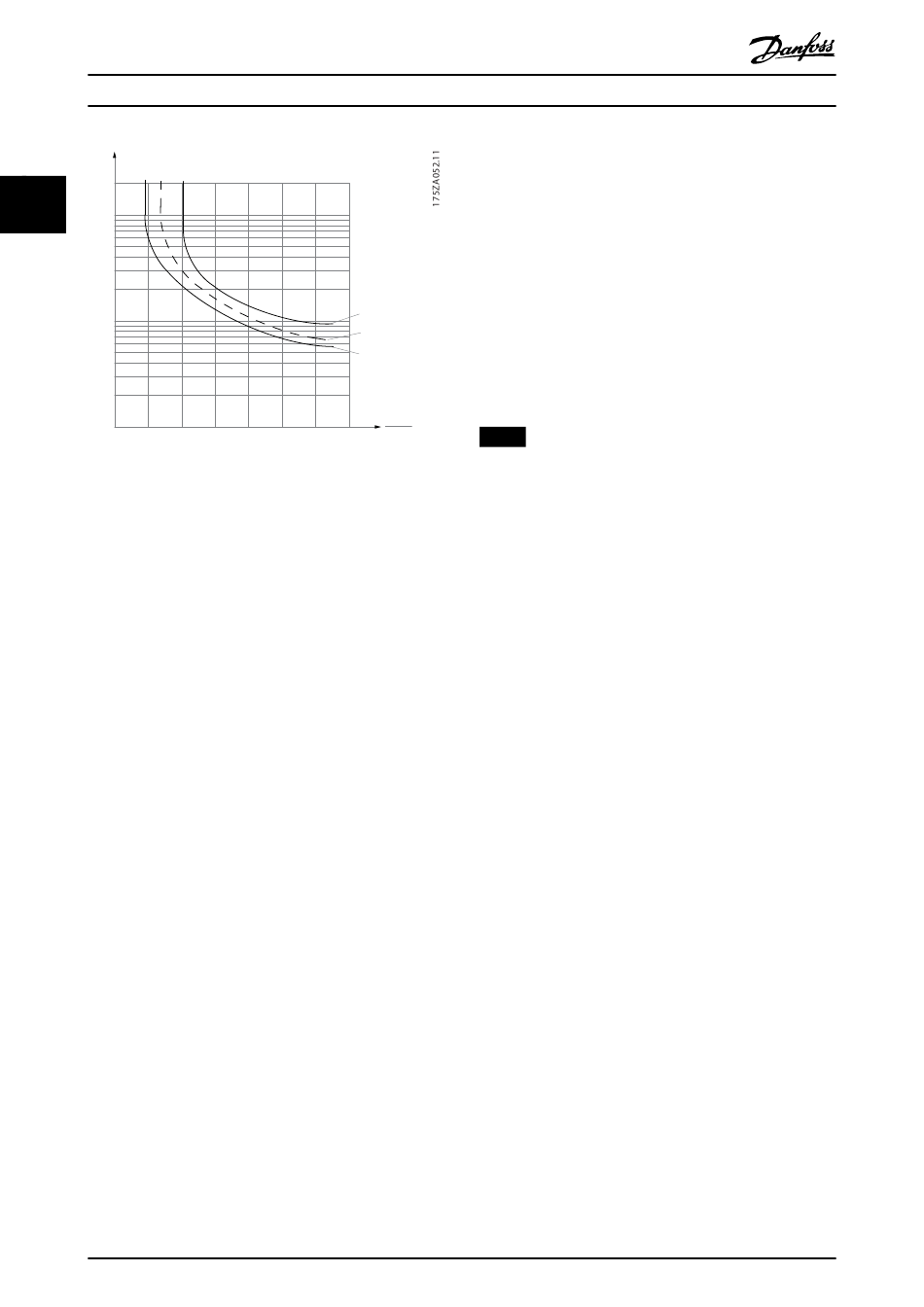

Illustration 2.15 Caractéristiques ETR
L'axe des abscisses sur l'Illustration 2.15 indique le rapport
entre I et I
moteur
représente le temps en secondes avant que l'ETR ne se
déclenche et fasse disjoncter le variateur de fréquence. Ces
courbes montrent la vitesse nominale caractéristique à
deux fois la vitesse nominale et à 0,2 fois la vitesse
nominale.
À vitesse plus faible, l'ETR se déclenche à une chaleur
inférieure en raison du refroidissement moindre du moteur.
De cette façon, le moteur est protégé contre les
surchauffes même à une vitesse faible. La caractéristique
ETR calcule la température du moteur en fonction du
courant et de la vitesse réels. La température calculée est
visible en tant que paramètre d'affichage au
paramétre 16-18 Thermique moteur.

2.6.3 Panne de secteur

Lors d'une chute de tension du secteur, le variateur de
fréquence continue de fonctionner jusqu'à ce que la
tension du circuit intermédiaire chute en dessous du seuil
d'arrêt minimal. Ce seuil est généralement inférieur de
15 % à la tension nominale d'alimentation la plus basse. La
tension secteur disponible avant la panne et la charge du
moteur déterminent le temps qui s'écoule avant l'arrêt en
roue libre du variateur de fréquence.
Configurer le variateur de fréquence
(paramétre 14-10 Panne secteur) sur différents types de
comportement pendant les chutes de tension :
•
alarme verrouillée lorsque le circuit intermédiaire
est épuisé
•
roue libre avec démarrage à la volée lors du
retour du secteur (paramétre 1-73 Démarr. volée)
•
sauvegarde cinétique
•
décélération contrôlée
28
1,2 1,4 1,6 1,8 2,0
nominale. L'axe des ordonnées
moteur
Danfoss A/S © 08/2015 Tous droits réservés.
®
VLT Refrigeration Drive FC 103
Démarrage à la volée
Cette sélection permet de rattraper un moteur qui tourne
en roue libre à cause d'une panne de courant. Cette option
est importante pour les centrifugeuses et les ventilateurs.
Sauvegarde cinétique
Cette sélection permet au variateur de fréquence de
fonctionner tant qu'il reste de l'énergie dans le système.
Pour les pannes courtes, le fonctionnement est rétabli dès
le retour du courant, sans arrêter l'application ou sans
f = 1 x f
OUT M,N
perdre à aucun moment le contrôle. Plusieurs variantes de
f = 2 x f
OUT M,N
sauvegarde cinétique peuvent être sélectionnées.
f = 0,2 x f
OUT M,N
Configurer le comportement du variateur de fréquence en
cas de chute de la tension, aux paramétre 14-10 Panne
secteur et paramétre 1-73 Démarr. volée.
I
M
AVIS!
I
MN
Le fonctionnement en roue libre est recommandé pour
les compresseurs car l'inertie est trop faible pour un
démarrage à la volée dans la plupart des cas.
2.6.4 Régulateurs PID intégrés
Les 4 régulateurs à action proportionnelle, intégrale,
dérivée (PID) intégrés sont disponibles, ce qui permet
d'éliminer le besoin de dispositifs de contrôle auxiliaires.
L'un des régulateurs PID maintient un contrôle constant
des systèmes en boucle fermée lorsque la pression, le
débit, la température régulés ou toute autre configuration
système doivent être conservés. Le variateur de fréquence
peut fournir un contrôle autosuffisant de la vitesse du
moteur en réponse à des signaux de retour des capteurs
distants. Le variateur de fréquence adapte 2 signaux de
retour de 2 dispositifs différents. Cette fonction permet de
réguler un système avec des conditions de retour
différentes. Le variateur de fréquence prend des décisions
de contrôle en comparant les 2 signaux afin d'optimiser la
performance du système.
Utiliser les 3 régulateurs supplémentaires et indépendants
pour commander tout autre équipement de process, tel
que les pompes d'alimentation chimiques, les commandes
de vannes ou pour l'aération avec différents niveaux.
2.6.5 Redémarrage automatique
Le variateur de fréquence peut être programmé pour
redémarrer automatiquement le moteur après un déclen-
chement mineur tel qu'une perte de puissance
momentanée ou une fluctuation. Cette fonction élimine le
besoin de réinitialisation automatique et améliore l'exploi-
tation automatisée de systèmes contrôlés à distance. Le
nombre de tentatives de redémarrage ainsi que le temps
écoulé entre les tentatives peuvent être limités.
MG16G204
