Intégration du système
horaire quand la sortie du variateur de fréquence est
raccordée comme suit :
Motor
U V
2
3 3
U V
1
FC
96 97
Motor
U V
2
U V
1
FC
96 97

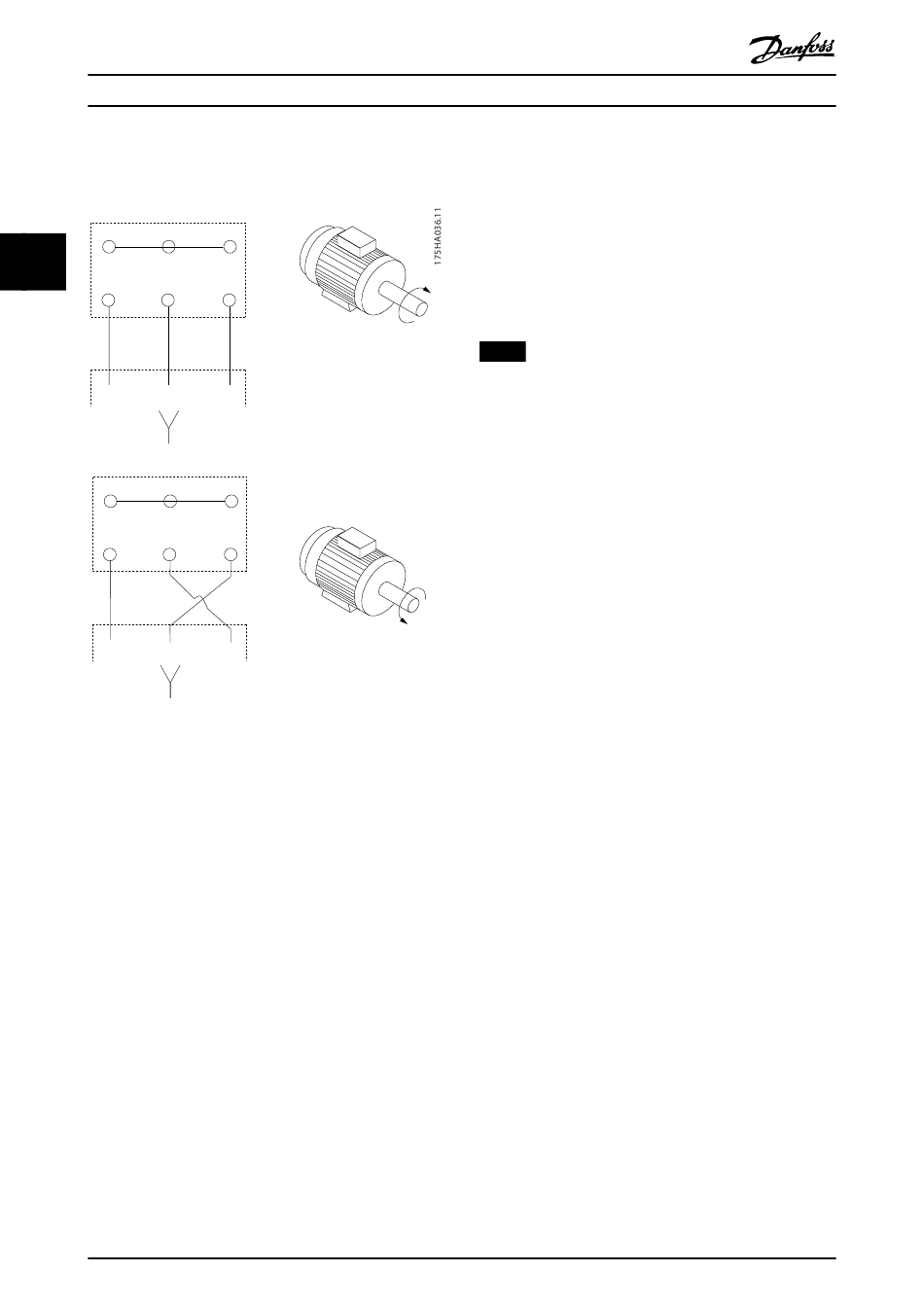

Illustration 3.15 Connexions des bornes pour une rotation
dans le sens horaire et dans le sens antihoraire
Modifier le sens de rotation en inversant 2 phases côté
moteur ou en modifiant le réglage du
paramétre 4-10 Direction vit. moteur.
3.5.5 Blindage des câbles du moteur
Les variateurs de fréquence génèrent des fronts
d'impulsions forts sur leurs sorties. Ces impulsions
contiennent des composants haute fréquence (s'étendant
jusqu'à la plage des gigahertz), qui provoquent le
rayonnement indésirable du câble du moteur. Les câbles
blindés du moteur réduisent ce rayonnement.
Le blindage vise à :
•
réduire la magnitude des interférences rayonnées.
•
améliorer l'immunité aux interférences des
dispositifs individuels.
Le blindage capture les composants haute fréquence et les
renvoie à la source de l'interférence (dans ce cas, le
variateur de fréquence). Les câbles blindés du moteur
58
W
2 2
W
1 1
98
W
2 2
W
1 1
98
Danfoss A/S © 08/2015 Tous droits réservés.
®
VLT Refrigeration Drive FC 103
fournissent également une immunité aux interférences des
sources externes proches.
Même un blindage correct n'élimine pas complètement le
rayonnement. Les composants du système situés dans les
environnements de rayonnement doivent fonctionner sans
dégradation.

3.5.6 Raccordement de plusieurs moteurs

AVIS!
Des problèmes peuvent survenir au démarrage et à
vitesse réduite, si les dimensions des moteurs sont très
différentes, parce que la résistance ohmique relativement
grande dans le stator des petits moteurs entraîne une
tension supérieure au démarrage et à vitesse réduite.
Le variateur de fréquence peut commander plusieurs
moteurs montés en parallèle. Il convient de noter les
points suivants en cas d'utilisation d'un raccordement en
parallèle des moteurs :
•
•
•
•
•
•
•
+
Le mode VCC peut être utilisé dans certaines
applications.
La valeur du courant total consommé par les
moteurs ne doit pas dépasser la valeur du
courant de sortie nominal I
INV
fréquence.
Ne pas utiliser de raccord commun des joints
pour les câbles longs (voir l'Illustration 3.17).
La longueur totale de câble du moteur spécifiée
dans le Tableau 3.4 est valable tant que les câbles
parallèles restent courts (moins de 10 m chacun)
(voir l'Illustration 3.19 et l'Illustration 3.20).
Tenir compte de la chute de tension dans les
câbles du moteur (voir l'Illustration 3.20).
Pour les longs câbles parallèles, utiliser un filtre
LC (voir l'Illustration 3.20).
Pour les longs câbles sans raccordement parallèle,
voir l'Illustration 3.21.
du variateur de
