2.4.5 Traitement du retour

Le traitement du retour peut être configuré pour
fonctionner avec des applications nécessitant un contrôle
avancé, comme des points de consigne et des retours
multiples (voir l'Illustration 2.13).
Trois types de contrôle sont fréquents :
Zone unique, une seule consigne
Ce type de contrôle est une configuration de base du
retour. Le point de consigne 1 est ajouté à toute autre
référence (le cas échéant) et un signal de retour est
sélectionné.
Multizone, une seule consigne
Ce type de commande utilise deux ou trois capteurs de
retour mais un seul point de consigne. Le retour peut être
ajouté, enlevé ou réparti. De plus, la valeur maximale ou
minimale peut être utilisée. Le point de consigne 1 est
utilisé exclusivement dans cette configuration.
Multizone, consigne/retour
La paire consigne/retour avec la plus grande différence
contrôle la vitesse du variateur de fréquence. Le maximum
tente de maintenir toutes les zones à leur point de

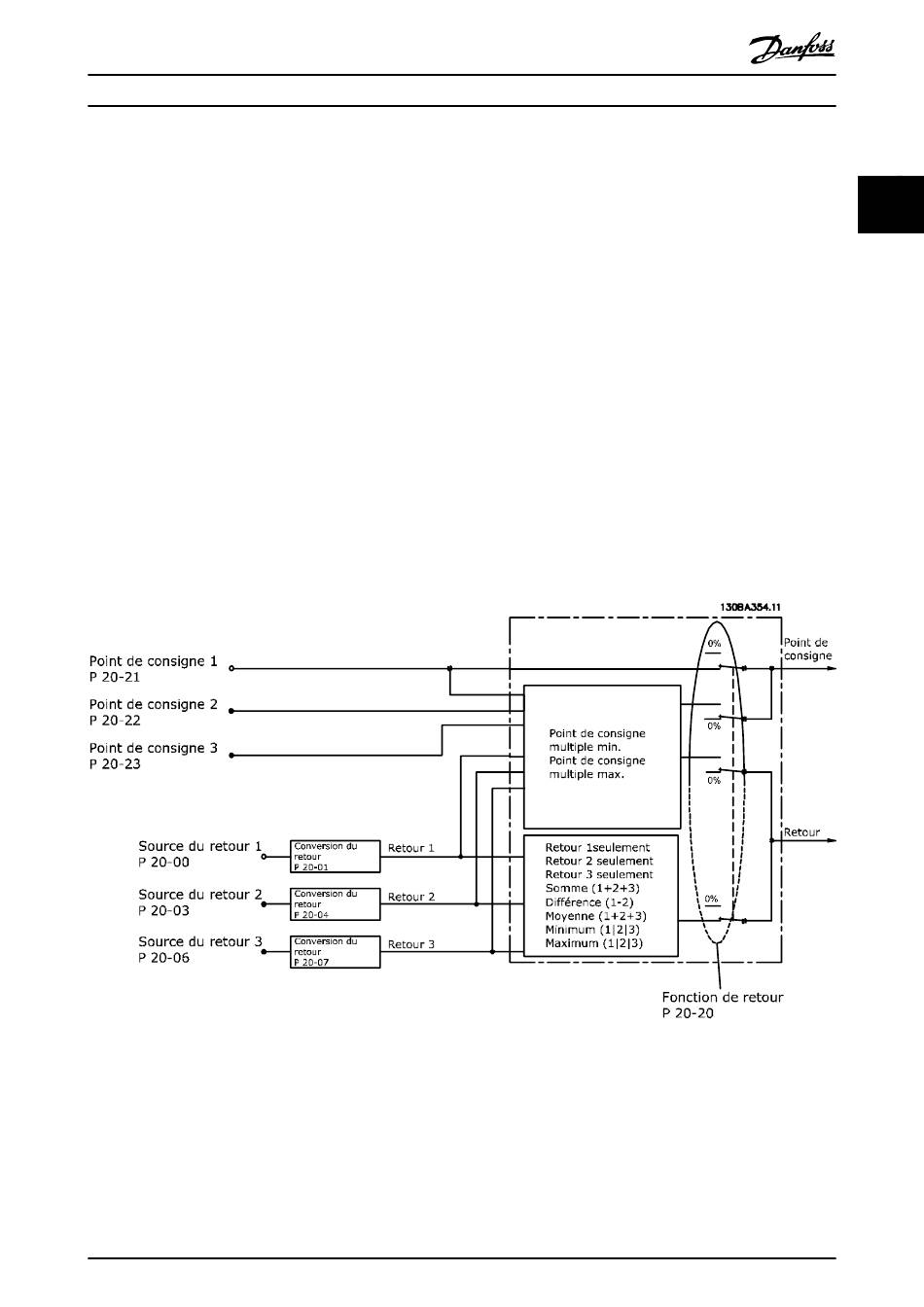

Illustration 2.13 Schéma fonctionnel du traitement du signal de retour
MG16G204
Manuel de configuration
consigne respectif ou en dessous tandis que le minimum
tente de maintenir toutes les zones à leur point de
consigne ou au-dessus.
Exemple
Une application à 2 zones et 2 points de consigne. Le
point de consigne de la zone 1 est 15 bar et le retour est
5,5 bar. Le point de consigne de la zone 2 est 4,4 bar et le
retour est 4,6 bar. Si maximum est sélectionné, la consigne
et le signal de retour de la zone 2 sont envoyés au
régulateur PID, puisque la différence est la plus petite (le
signal de retour est supérieur à la consigne, ce qui donne
une différence négative). Si minimum est sélectionné, la
consigne et le signal de retour de la zone 1 sont envoyés
au régulateur PID, puisque la différence est plus
importante (le signal de retour est inférieur à la consigne,
ce qui donne une différence positive).
