Vue d'ensemble des produits

2.8.2 Logiciel PC

2 2
Le PC est connecté via un câble USB standard (hôte/
dispositif ) ou via l'interface RS485.
L'USB est un bus série utilisant 4 fils blindés dont la broche
4 (terre) est reliée au blindage du port USB du PC. Avec la
connexion d'un PC à un variateur de fréquence via le câble
USB, il existe un risque d'endommagement du contrôleur
hôte USB du PC. Tous les PC standard sont fabriqués sans
isolation galvanique au niveau du port USB.
Toute différence de potentiel à la terre liée au non-respect
des recommandations décrites dans le manuel d'utilisation
peut endommager le contrôleur hôte USB via le blindage
du câble USB.
Lors de la connexion d'un PC à un variateur de fréquence
par un câble USB, utiliser un isolateur USB avec isolation
galvanique pour protéger le contrôleur hôte USB du PC
des différences de potentiel de terre.
Ne pas utiliser un câble de puissance PC avec une fiche de
terre lorsque le PC est connecté au variateur de fréquence
via un câble USB. En effet, il réduit la différence de
potentiel à la terre, mais ne supprime pas toutes les
différences de potentiel liées à la connexion de la terre et
du blindage au port USB du PC.

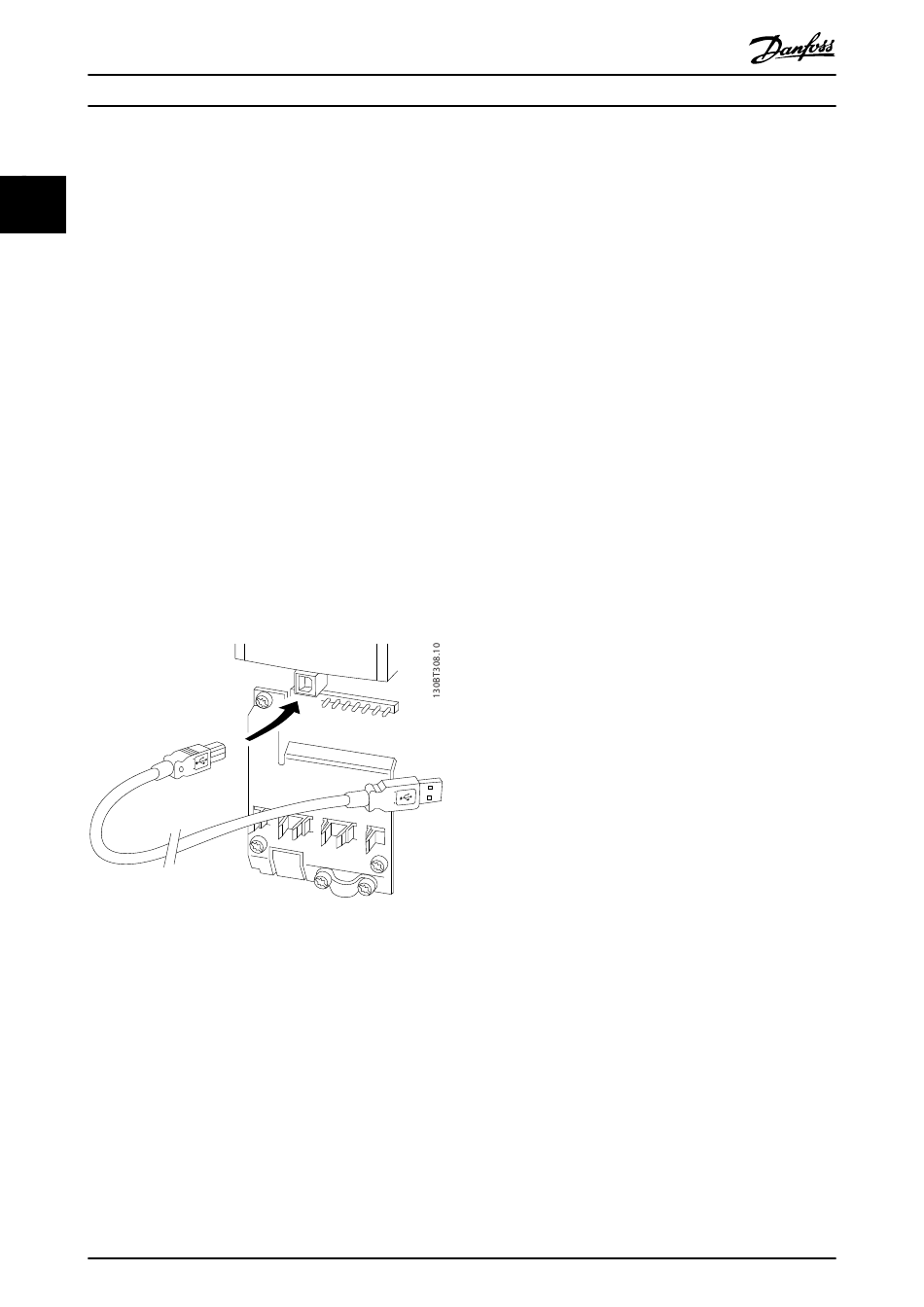

Illustration 2.22 Connexion USB

2.8.2.1 Logiciel de programmation MCT 10

Le Logiciel de programmation MCT 10 est conçu pour la
mise en service et l'entretien du variateur avec une
programmation guidée du contrôleur de cascade, de
l'horloge temps réel, du contrôleur logique avancé et de la
maintenance préventive.
Ce logiciel permet de contrôler facilement les détails et
réalise une présentation générale des systèmes, grands ou
petits. L'outil gère toutes les données relatives aux modèles
de variateurs, aux filtres VLT
006 et au démarreur progressif VLT
34
®
VLT Refrigeration Drive FC 103
®
Advanced Active Filter AAF
®
Soft Starter.
Danfoss A/S © 08/2015 Tous droits réservés.
Exemple 1 : stockage des données dans le PC via le
Logiciel de programmation MCT 10
1. Connecter un PC à l'unité via le port USB ou
l'interface RS485.
2. Ouvrir le Logiciel de programmation MCT 10.
3. Sélectionner le port USB ou l'interface RS485.
4. Sélectionner Copier.
5. Sélectionner la section Projet.
6. Sélectionner Coller.
7. Sélectionner Enregistrer sous.
Tous les paramètres sont maintenant stockés.
Exemple 2 : transfert de données du PC vers le variateur
de fréquence via le Logiciel de programmation MCT 10
1. Connecter un PC à l'unité via le port USB ou
l'interface RS485.
2. Ouvrir le Logiciel de programmation MCT 10.
Sélectionner Ouvrir – les fichiers archivés
3.
s'affichent.
4. Ouvrir le fichier approprié.
5. Choisir Écrire au variateur.
Tous les paramètres sont maintenant transférés vers le
variateur de fréquence.
Un manuel distinct pour le Logiciel de programmation
MCT 10 est disponible. Télécharger le logiciel et le manuel
du site www.danfoss.com/BusinessAreas/DrivesSolutions/
Softwaredownload/.
2.8.2.2 Logiciel de calcul des harmoniques
®
VLT MCT 31
L'outil informatique de calcul des harmoniques MCT 31
simplifie l'estimation de la distorsion harmonique dans une
application donnée. Il est possible de calculer la distorsion
harmonique des variateurs de fréquence Danfoss ou autres
que Danfoss équipés de dispositifs de réduction des
harmoniques supplémentaires, tels que des filtres Danfoss
®
VLT Advanced Harmonic Filters AHF 005/AHF 010 et des
redresseurs à 12-18 impulsions.
Le logiciel MCT 31 peut également être téléchargé à
l'adresse www.danfoss.com/BusinessAreas/DrivesSolutions/
Softwaredownload/.
2.8.2.3 Logiciel de calcul des harmoniques
(HCS)
HCS est une version avancée de l'outil de calcul d'harmo-
niques. Les résultats calculés sont comparés aux normes en
vigueur et peuvent être imprimés ultérieurement.
Pour plus d'informations, voir www.danfoss-hcs.com/
Default.asp?LEVEL=START
MG16G204
