2.8 Interfaces utilisateur et programmation

Le variateur de fréquence utilise des paramètres pour
programmer ses fonctions de l'application. Les paramètres
fournissent une description d'une fonction et un menu
d'options à sélectionner ou permettant de saisir des
valeurs numériques. Un exemple de menu de program-
mation est présenté sur l'Illustration 2.20.
1 107 tr/min
Menu principal
0 - ** Fonction./a chage
1 - ** Charge/moteur
2 - ** Freins
3 - ** Référence/rampes
Illustration 2.20 Exemple de menu de programmation
Interface utilisateur locale
Pour la programmation locale, les paramètres sont
accessibles en sélectionnant [Quick Menu] ou [Main Menu]
sur le LCP.
Le menu rapide est destiné au démarrage initial et aux
caractéristiques du moteur. Le menu principal permet
d'accéder à tous les paramètres pour programmer les
applications avancées.
Interface utilisateur distante
Pour une programmation à distance, Danfoss propose un
logiciel pour développer, stocker et transférer les
informations de programmation. Logiciel de
programmation MCT 10 permet à l'utilisateur de connecter
un PC au variateur de fréquence et de réaliser une
programmation en direct plutôt que d'utiliser le clavier LCP.
La programmation peut également être réalisée hors ligne
et téléchargée sur l'unité. Ou encore le profil entier du
variateur de fréquence peut être chargé sur le PC à des
fins de sauvegarde ou d'analyse. Un connecteur USB et la
borne RS485 permettent le raccordement au variateur de
fréquence.
Le Logiciel de programmation MCT 10 est disponible en
téléchargement gratuit sur www.VLT-software.com. Un CD
est également disponible sous la référence 130B1000. Un
manuel d'utilisation fournit des instructions détaillées. Voir
aussi le chapitre 2.8.2 Logiciel PC..
Bornes de commande de programmation
•
Chaque borne de commande a des fonctions
spécifiques qu'elle est capable d'exécuter.
•
Les paramètres associés à la borne activent les
fonctions spécifiées.
•
Pour un fonctionnement correct du variateur de
fréquence, les bornes de commande doivent
être :
MG16G204
Manuel de configuration

2.8.1 Panneau de commande local

Le panneau de commande local (LCP) est un écran
graphique situé à l'avant de l'unité, qui équipe l'interface
utilisateur de boutons-poussoirs et affiche des messages
3,84 A 1 (1)
d'état, des avertissements et des alarmes, des paramètres
de programmation, etc. Un écran numérique est également
disponible avec des options d'affichage limitées.

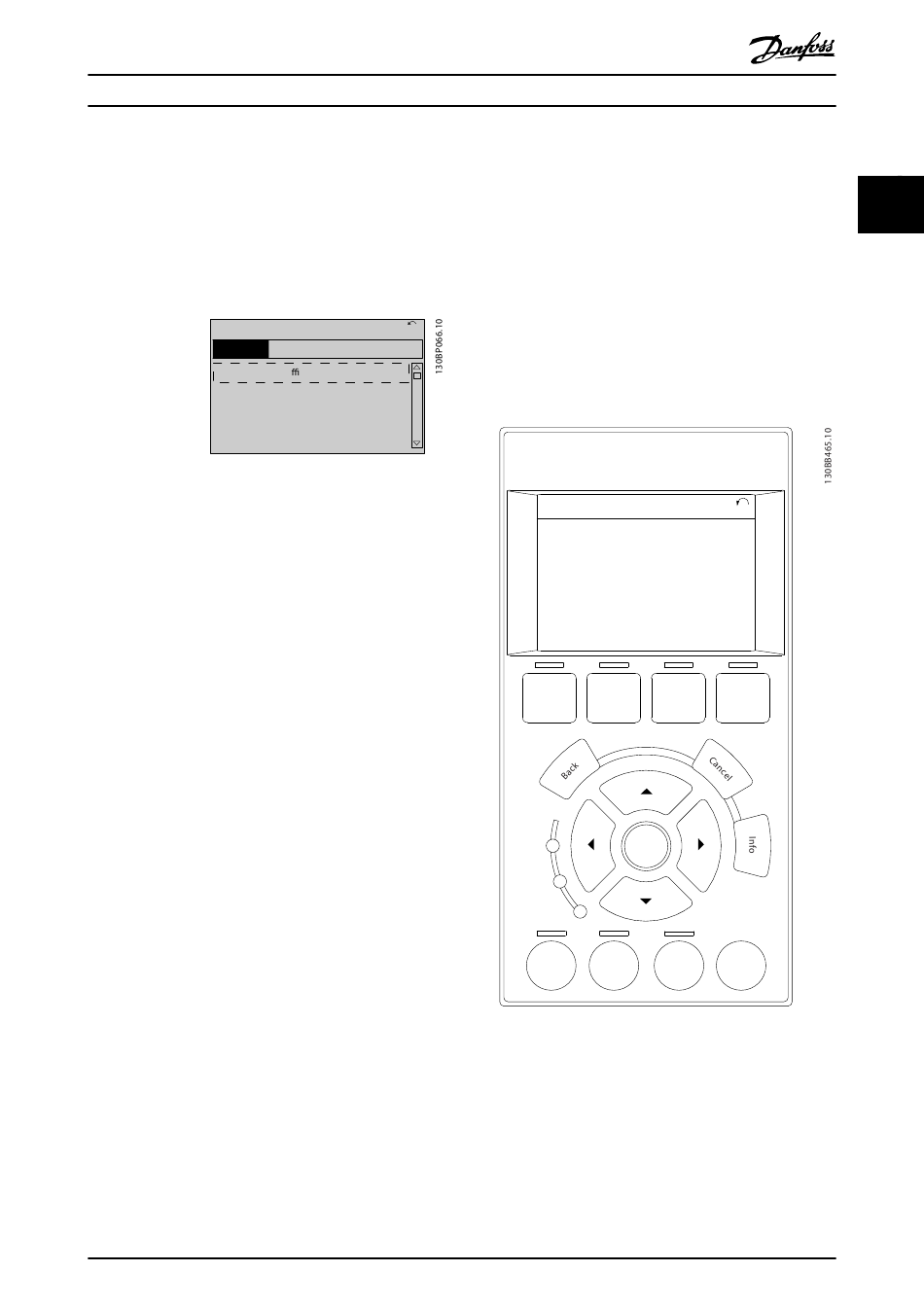

L'Illustration 2.21 présente le LCP.
a
b
c
d
Illustration 2.21 Panneau de commande local
