2.1.3 Exemple d'économies d'énergie
Comme indiqué sur l'Illustration 2.2, le débit est régulé en
modifiant la vitesse de la pompe mesurée en tr/min. En
diminuant la vitesse de 20 % seulement par rapport à la
vitesse nominale, le débit est également réduit de 20 % car
il est directement proportionnel à la vitesse. La consom-
mation d'électricité est, quant à elle, réduite de presque
50 %.
Si le système en question doit fournir un débit corres-
pondant à 100 % seulement quelques jours par an, tandis
que la moyenne est inférieure à 80 % du débit nominal le
reste de l'année, la quantité d'énergie économisée est
même supérieure à 50 %.

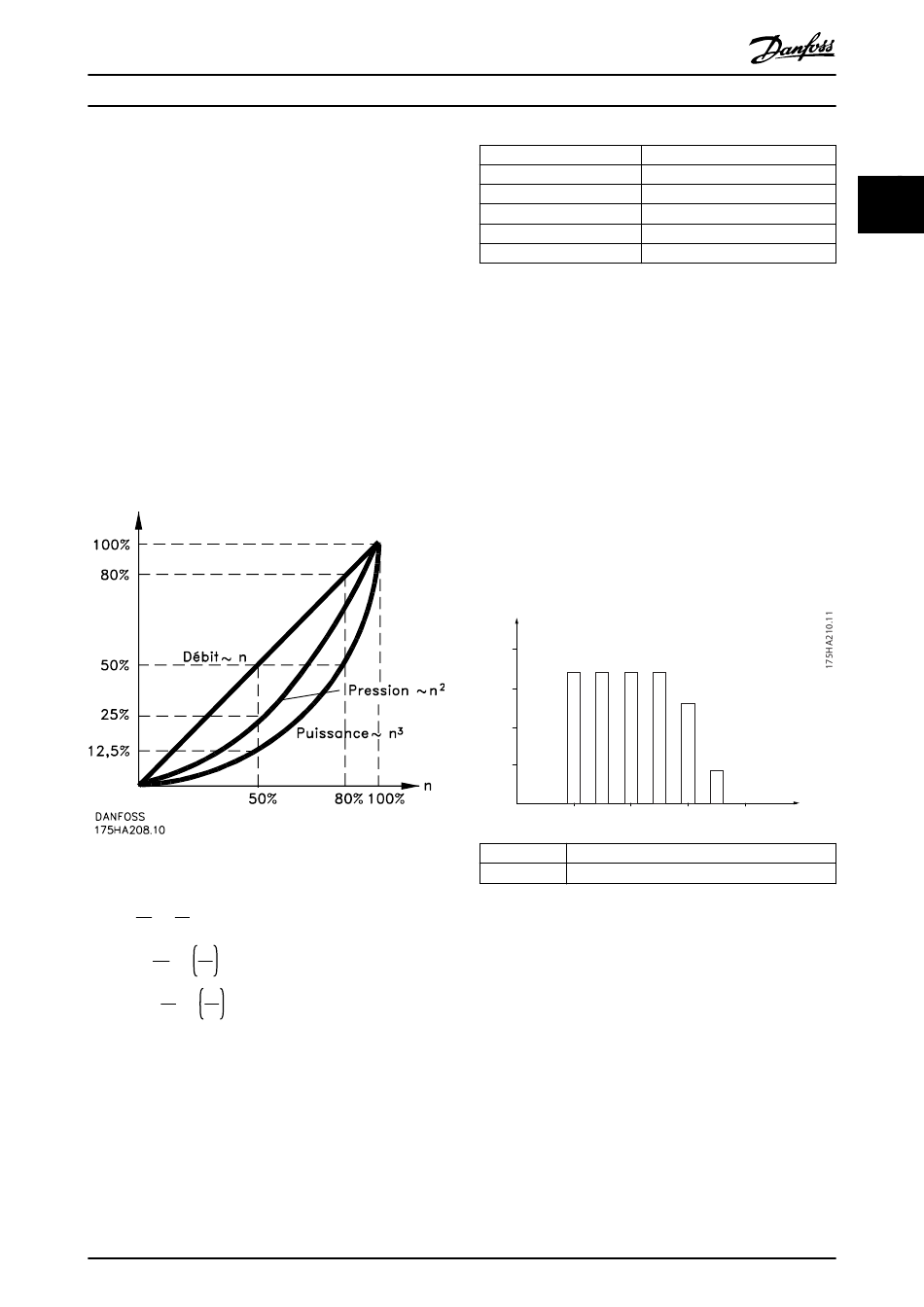

L'Illustration 2.2 décrit le rapport entre débit, pression et
puissance consommée sur la vitesse de la pompe en tr/min
pour les pompes centrifuges.
Illustration 2.2 Lois d'affinité des pompes centrifuges
Q n
1 1
Débit : =
Q n
2 2
2
H n
1 1
Pression : =
H n
2 2
3
P n
1 1
Puissance : =
P n
2 2
Dans l'hypothèse d'une efficacité égale dans la plage de
vitesse.
MG16G204
Manuel de configuration
Q = débit
Q = débit 1
1
Q = débit réduit
2
H = pression
H = pression 1
1
H = pression réduite
2
Tableau 2.1 Lois d'affinité
2.1.4 Exemple avec un débit variable sur
une année
Cet exemple est calculé d'après les caractéristiques d'une
pompe tirées de sa fiche technique et présentées sur
l'Illustration 2.4.
Le résultat obtenu révèle des économies d'énergie
supérieures à 50 % selon la répartition donnée du débit
sur l'année,
voir l'Illustration 2.3. La période de récupération dépend du
prix de l'électricité et du prix du variateur de fréquence.
Dans le cas présent, elle est inférieure à une année si l'on
compare avec les systèmes à vannes et vitesse constante.
[h] t
2000
1500
1000
500
t [h]
Q [m 3 /h]
Illustration 2.3 Répartition du débit sur 1 année (durée par
rapport au débit)
Danfoss A/S © 08/2015 Tous droits réservés.
P = puissance
P = puissance 1
1
P = puissance réduite
2
n = régulation de vitesse
n = vitesse 1
1
n = vitesse réduite
2
100 200 300 400
Durée du débit. Voir aussi le Tableau 2.2.
Débit
2 2
Q
[m 3 /h]
