3.3 Efficacité énergétique
La norme EN 50598 Écoconception des entraînements électriques de puissance, des démarreurs de moteur, de l'électronique de
puissance et de leurs applications entraînées fournit des directives pour évaluer l'efficacité énergétique des variateurs de
fréquence.
La norme propose une méthode neutre pour déterminer les classes d'efficacité et les pertes de puissance à pleine charge et
à charge partielle. Elle permet de combiner tout moteur et tout variateur de fréquence.
Mains
and
Infeed
mains
section
cable

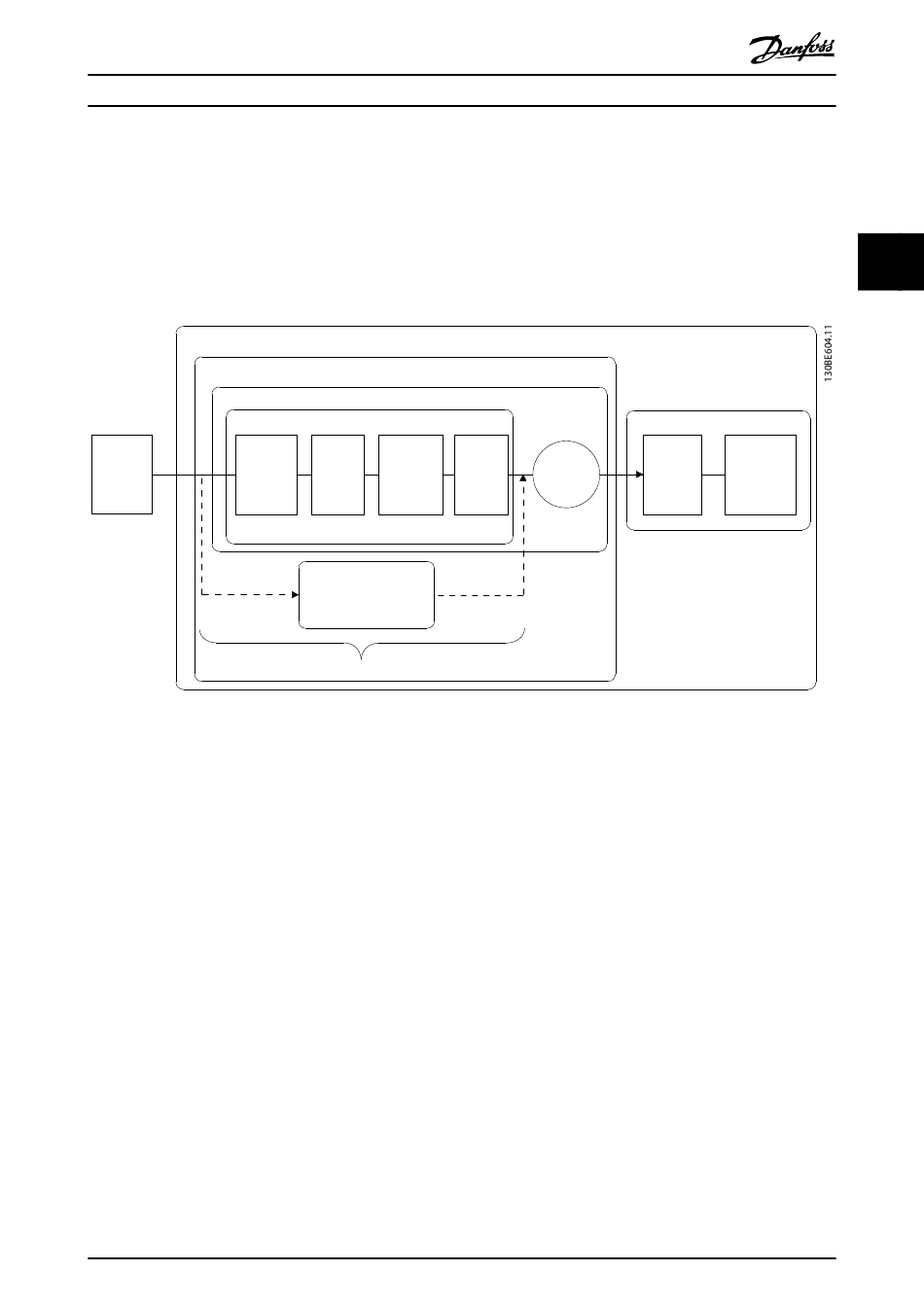

Illustration 3.10 Entraînement électrique de puissance (PDS) et module d'entraînement complet (CDM)

3.3.1 Classes IE et IES

Modules d'entraînement complet
Selon la norme EN 50598-2, le module d'entraînement
complet (CDM) comprend le variateur de fréquence, sa
section alimentation et ses auxiliaires.
Classes d'efficacité énergétique pour le CDM :
•
IE0 = inférieur à l'état de l'art.
•
IE1 = état de l'art.
•
IE2 = supérieur à l'état de l'art.
Les variateurs de fréquence Danfoss remplissent les critères
de la classe d'efficacité énergétique IE2. La classe d'effi-
cacité énergétique est définie au point nominal du CDM.
Entraînements électriques de puissance
Un entraînement électrique de puissance (PDS) est
composé d'un module d'entraînement complet (CDM) et
d'un moteur.
Classes d'efficacité énergétique pour le PDS :
•
IES0 = inférieur à l'état de l'art.
•
IES1 = état de l'art.
•
IES2 = supérieur à l'état de l'art.
MG16G204
Manuel de configuration
Extended product
Motor system
Drive system (PDS)
Complete drive module (CDM)
Basic
drive
Auxiliaries
module
(BDM)
Motor starter
contactors, soft starters, ...
Motor control system = CDM or starter
Danfoss A/S © 08/2015 Tous droits réservés.
Auxiliaries Motor
Selon l'efficacité du moteur, les moteurs entraînés par un
variateur de fréquence Danfoss VLT
conformes à la classe d'efficacité énergétique IES2.
La classe d'efficacité énergétique est définie au point
nominal du PDS et peut être calculée d'après les pertes du
CDM et du moteur.
3.3.2 Données des pertes de puissance et
données d'efficacité
La perte de puissance et l'efficacité d'un variateur de
fréquence dépendent de la configuration et de l'équi-
pement auxiliaire. Pour obtenir les données d'efficacité et
de perte de puissance spécifiques à une configuration,
utiliser l'application Danfoss VLT
Les données de perte de puissance sont indiquées en %
de la puissance de sortie apparente nominale et sont
déterminées selon la norme EN 50598-2. Lorsque les
données de perte de puissance sont déterminées, le
variateur de fréquence utilise les réglages d'usine sauf pour
les données du moteur requises pour faire tourner le
moteur.
Driven equipment
Trans- Load
mission machine
®
sont généralement
®
ecoSmart.
51
