3.8.6 Kit de protection IP21/NEMA Type 1

IP20/IP4X top/NEMA TYPE 1 est une protection optionnelle
disponible pour les appareils compacts IP20.
En cas d'utilisation du kit de protection, l'unité IP20 est
améliorée de manière à respecter la protection IP21/4X
top/TYPE 1.
La protection IP4X top peut s'appliquer à toutes les
variantes FC 103 IP20 standard.
B
E

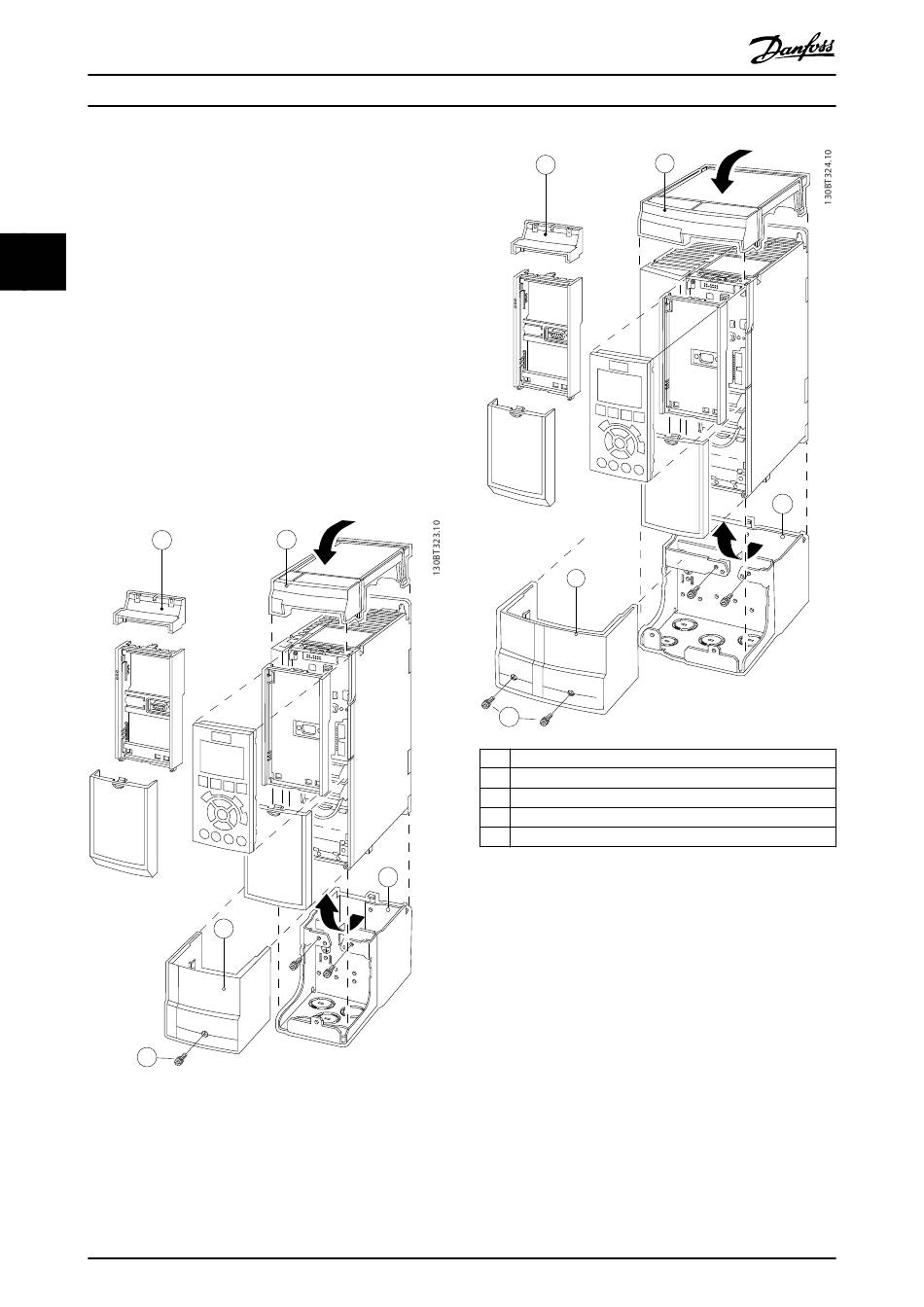

Illustration 3.31 Protection de taille A2
70
®
VLT Refrigeration Drive FC 103
A
C
D
Danfoss A/S © 08/2015 Tous droits réservés.
B
D
E
A Couvercle supérieur
B Bord
C Base
D Couvercle inférieur
E Vis
Illustration 3.32 Protection de taille A3
1. Placer le couvercle supérieur comme illustré. Si
une option A ou B est utilisée, le bord doit
recouvrir l'entrée supérieure.
2. Placer la base C au bas du variateur de fréquence.
3. Utiliser les brides présentes dans le sac d'acces-
soires pour attacher correctement les câbles.
Orifices pour presse-étoupes :
•
Taille A2 : 2 x M25 et 3 x M32.
•
Taille A3 : 3 x M25 et 3 x M32.
