Vue d'ensemble des produits

2 Vue d'ensemble des produits
2
2

2.1 Introduction

Ce chapitre propose un aperçu des principaux assemblages
et circuits du variateur de fréquence. Il vise à décrire les
fonctions électriques internes et de traitement des signaux.
Une description de la structure interne de contrôle est
également incluse.
Sont également décrites les fonctions automatisées et
optionnelles du variateur de fréquence pour la conception
de systèmes d'exploitation robustes présentant des perfor-
mances de contrôle sophistiquées et de rapports d'état.
2.1.1 Produit dédié aux applications d'eau
et d'eaux usées
®
Le VLT
Refrigeration Drive FC 103 est dédié aux
applications de réfrigération. L'assistant d'application
intégré guide l'utilisateur dans le processus de mise en
service. La gamme de caractéristiques standard et option-
nelles comprend :
Contrôle en cascade multizone
Contrôle de zone neutre
Contrôle de température sans condensation,
flottant
Gestion du retour d'huile
Contrôle d'évaporateur multiretour
Contrôle en cascade
Détection de fonctionnement à sec
Détection de fin de courbe
Alternance des moteurs
STO
Mode veille
Protection par mot de passe
Protection surcharge
Contrôleur logique avancé
Commande de vitesse minimale
Textes programmables libres pour informations,
avertissements et alertes
14
®
VLT
Refrigeration Drive FC 103
2.1.2 Économies d'énergie
Comparé à des technologies et des systèmes de contrôle
alternatifs, un variateur de fréquence offre le moyen de
contrôle d'énergie optimal pour la régulation des
ventilateurs et des pompes.
En utilisant un variateur de fréquence pour commander le
débit, une réduction de 20 % de la vitesse de la pompe
permet de réaliser des économies d'énergie d'environ 50 %
sur des applications typiques. L'

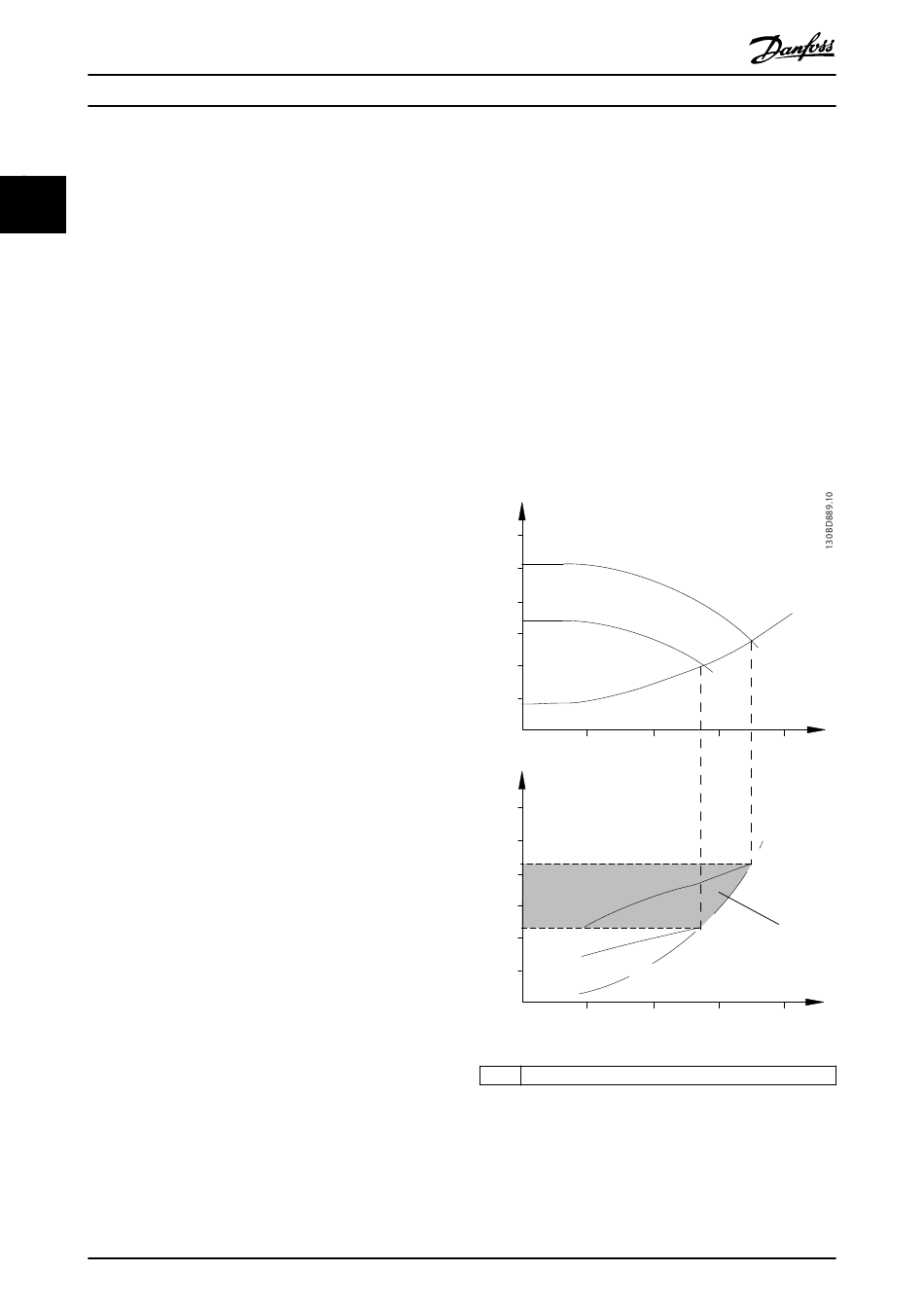

Illustration 2.1 donne un exemple de réduction énergétique
possible.
(mwg)
(kW)
1
Illustration 2.1 Exemple : économie d'énergie
Danfoss A/S © 08/2015 Tous droits réservés.
H
s
60
50
40
30
20
10
0
100
200
P
shaft
60
50
40
30
20
10
0
100
200
Économie d'énergie
1650rpm
1350rpm
(
)
300
400
m
3
/h
1650rpm
1
1350rpm
(
)
3
300
400
m
/h
MG16G204
