3.9.7.9 Indice (IND)
L'indice est utilisé avec le numéro de paramètre pour
l'accès lecture/écriture aux paramètres dotés d'un indice, p.
ex. le paramétre 15-30 Journal alarme : code. L'indice est
composé de 2 octets, un octet de poids faible et un octet
de poids fort.
Seul l'octet de poids faible est utilisé comme un indice.
3.9.7.10 Valeur du paramètre (PWE)
Le bloc valeur du paramètre se compose de 2 mots (4
octets) et la valeur dépend de l'ordre donné (AK). Le maître
exige une valeur de paramètre lorsque le bloc PWE ne
contient aucune valeur. Pour modifier une valeur de
paramètre (écriture), écrire la nouvelle valeur dans le bloc
PWE et l'envoyer du maître à l'esclave.
Lorsqu'un esclave répond à une demande de paramètre
(ordre de lecture), la valeur actuelle du paramètre du bloc
PWE est transmise et renvoyée au maître. Si un paramètre
ne contient pas de valeur numérique, mais plusieurs
options de données, par exemple paramétre 0-01 Langue
où [0] Anglais et [4] Danois, il convient de choisir la valeur
de données en saisissant la valeur dans le bloc PWE. La
communication série permet de lire uniquement les
paramètres de type de données 9 (séquence de texte).
Les Paramétre 15-40 Type. FC à paramétre 15-53 N° série
carte puissance contiennent le type de données 9.
À titre d'exemple, le paramétre 15-40 Type. FC permet de
lire l'unité et la plage de tension secteur. Lorsqu'une
séquence de texte est transmise (lue), la longueur du
télégramme est variable et les textes présentent des
longueurs variables. La longueur du télégramme est
indiquée dans le 2e octet du télégramme, LGE. Lors d'un
transfert de texte, le caractère d'indice indique s'il s'agit
d'un ordre de lecture ou d'écriture.
Afin de pouvoir lire un texte via le bloc PWE, régler l'ordre
de paramètre (AK) sur F Hex. L'octet haut du caractère
d'indice doit être 4.
Certains paramètres contiennent du texte qui peut être
écrit via le bus de terrain. Pour écrire un texte via le bloc
PWE, régler l'ordre de paramètre (AK) sur F Hex. L'octet
haut du caractère d'indice doit être 5.

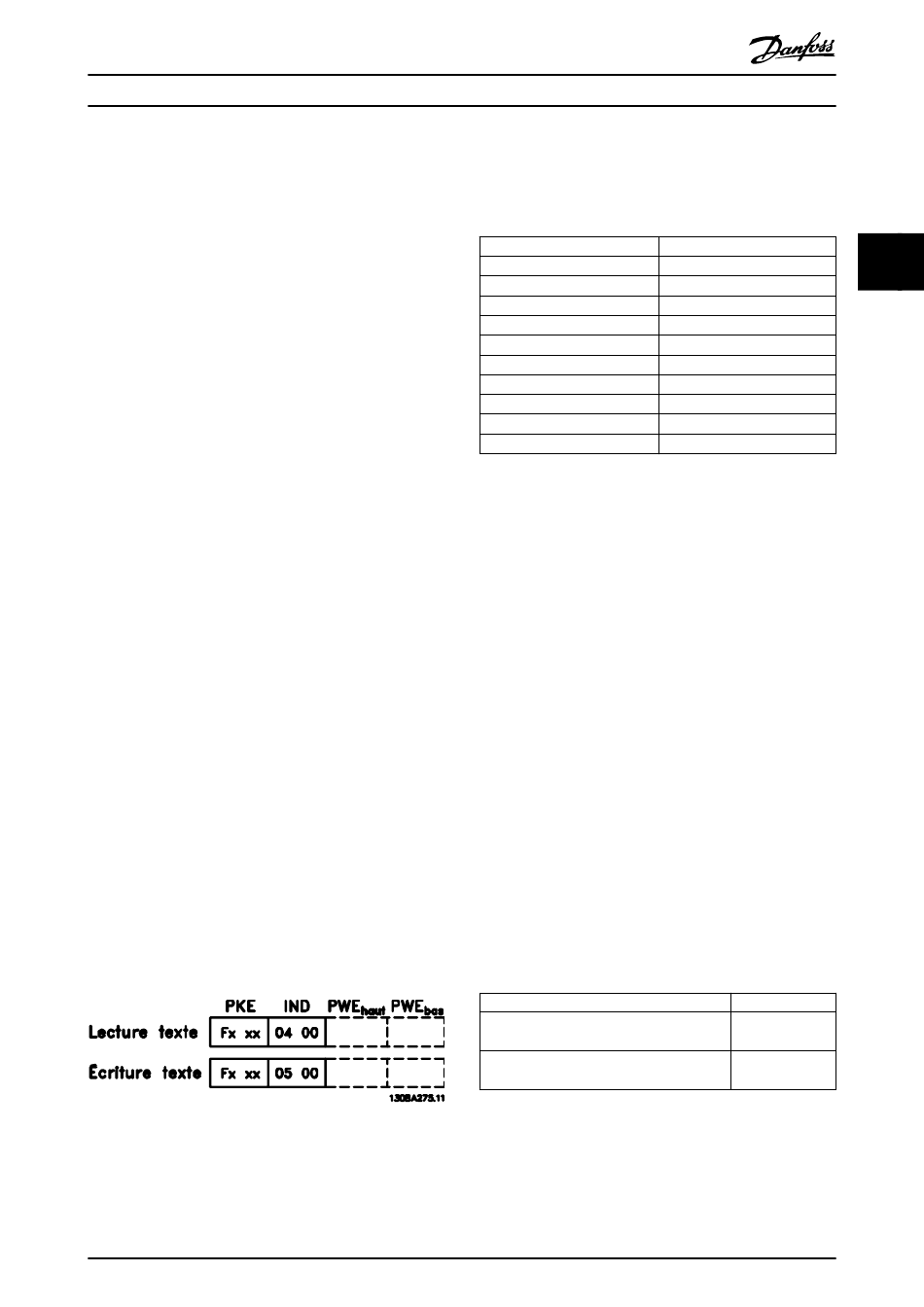

Illustration 3.51 Texte via le bloc PWE
MG16G204
Manuel de configuration
3.9.7.11 Types de données pris en charge
Non signé signifie que le télégramme ne comporte pas de
signe.
Types de données
3
4
5
6
7
9
10
13
33
35
Tableau 3.29 Types de données pris en charge
3.9.7.12 Conversion
Les caractéristiques de chaque paramètre sont données en
réglage d'usine. Les valeurs de paramètre ne sont
transmises que sous la forme de nombres entiers. Les
facteurs de conversion sont donc utilisés pour transmettre
des nombres décimaux.
Le Paramétre 4-12 Vitesse moteur limite basse [Hz] a un
facteur de conversion de 0,1. Pour prérégler la fréquence
minimale sur 10 Hz, transmettre la valeur 100. Un facteur
de conversion de 0,1 signifie que la valeur transmise est
multipliée par 0,1. La valeur 100 est donc lue sous la forme
10,0.
Exemples :
0 s⇒indice de conversion 0
0,00 s⇒indice de conversion -2
0 ms⇒indice de conversion -3
0,00 ms⇒indice de conversion -5
3.9.7.13 Mots de process (PCD)
Le bloc de mots de process est divisé en deux blocs,
chacun de 16 bits, qui apparaissent toujours dans l'ordre
indiqué.
PCD 1
Télégramme de contrôle (mot de contrôle
maître⇒esclave)
Télégramme de contrôle (mot d'état
esclave⇒maître)
Tableau 3.30 Mots de process (PCD)
