Intégration du système
Hauteur A
Type de protection
[mm]
A2 372
A3 372
B3 475
B4 670
C3 755
C4 950
Tableau 3.17 Dimensions
1) Si l'option A/B est utilisée, la profondeur augmente (voir le
chapitre 7.9 Dimensionnements puissance, poids et dimensions pour
plus de détails).
A
B
C
D
E

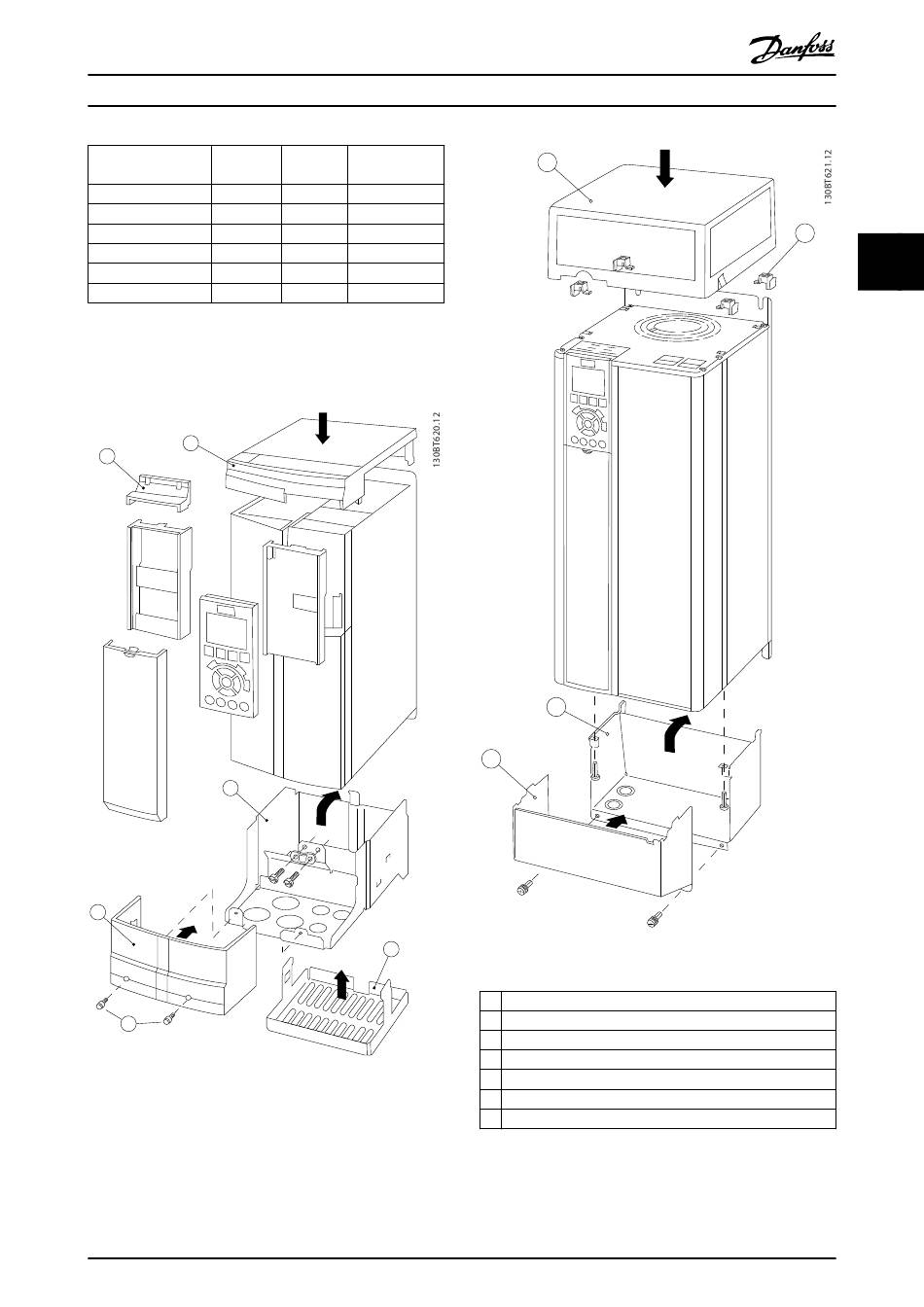

Illustration 3.33 Protection de taille B3
MG16G204
Manuel de configuration
Largeur B 1)
Profondeur C
[mm]
[mm]
90 205
130 205
165 249
255 246
329 337
391 337
F
Danfoss A/S © 08/2015 Tous droits réservés.
A
C
D
Illustration 3.34 Protections de tailles B4, C3 et C4
A Couvercle supérieur
B Bord
C Base
D Couvercle inférieur
E Vis
F Protection du ventilateur
G Fixation supérieure
Tableau 3.18 Légende de l'Illustration 3.33 et de
l'Illustration 3.34
G
