Vaijerin suuresta kireydestä johtuva
VAROITUS
loukkaantumisvaara
Vaijereihin kohdistuu suuri jännitys.
Vaurioituneet vaijerit voivat katketa ja
aiheuttaa mahdollisesti vaikeita
vammoja.
•
Estä oven hallitsemattomat liikkeet
ennen vaurioituneiden vaijereiden
tai jousien vaihtamista.
•
Tarkista
Vaurioituneet vaijerit on vaihdettava
välittömästi.
3
Tuotteen kuvaus
3.1
Tuotteen yleiskuva

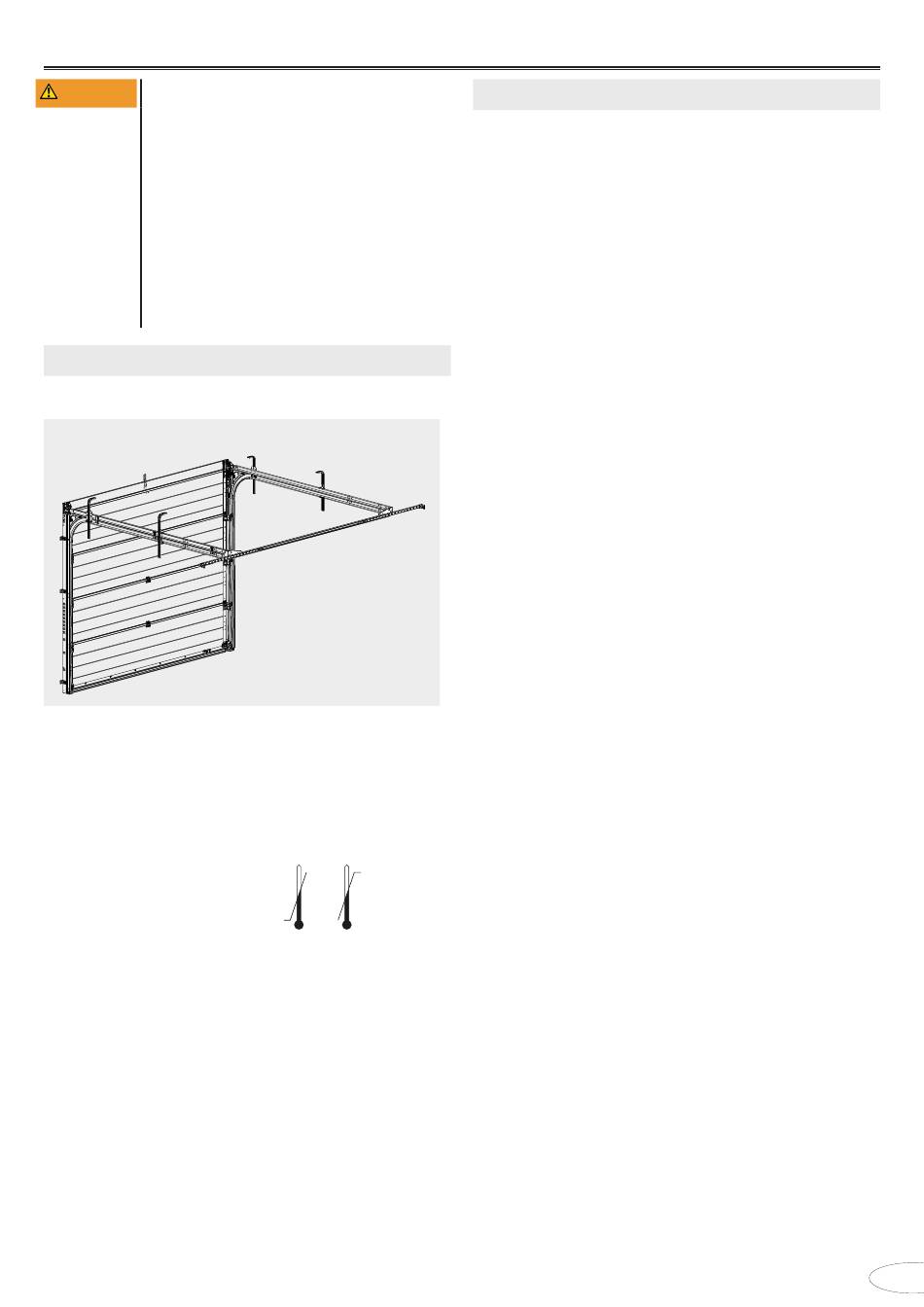

Kuva 1: Tuotteen kuva
3.2
Tekniset tiedot
Mallierittelyt
Tuote:
Ovikoko/paino
Lämpötila-alue:
Äänenpainetaso L
pA
Valmistaja:
3.3
Tyyppikilpi
Tyyppikilpi sijaitsee ovilehden sisäpuolella.
Tämä asennus-, käyttö- ja huolto-ohje on säilytettävä laitteen koko käyttöiän ajan!
vaijerit
säännöllisesti.
iso20-4 ZF
iso45-5 ZF
katso tyyppikilpi
+40 °C
-20 °C
≤ 70 dB(A)
Novoferm GmbH
Isselburger Straße 31
D-46459 Rees (Haldern)
Saksa
www.novoferm.de
4
Asennus
4.1
Asennusta ja kokoonpanoa koskevat
turvallisuusohjeet
•
Asennuksen saa suorittaa vain asentaja, jolla on
vastaava pätevyys, katso luku 2.3
Henkilöstön pätevyys.
•
Tutustu kaikkiin asennusohjeisiin ennen tuotteen
asennusta.
•
Älä koskaan suorita asennusta yksin. Joissakin
työvaiheissa tarvitaan ehdottomasti kaksi
henkilöä.
•
Käytä asennuksen aikana henkilönsuojaimia.
4.2
Toimituksen sisältö
Toimituksen
sisältö
Tavallisesti toimitus sisältää seuraavat osat:
•
Vetojousella varustettu esiasennettu nosto-ovi
4.3
Asennuksen valmistelu
4.3.1 Asennusta koskevia ohjeita
Noudata
seuraavia
aloittamista:
•
Tässä asennus- ja käyttöohjeessa kuvatut
asennusvaiheet koskevat
vakioasennustilannetta. Käänny valmistajan
puoleen erityisissä asennustilanteissa.
•
Vertaa varmuuden vuoksi autotallin mittoja oven
moduulimittoihin ennen asennusta.
– Autotallin pienin sisäleveys = moduulileveys +
160 mm
– Autotallin vähimmäiskorkeus kattoon =
moduulikorkeus + 115 mm (käsikäyttö ja
Novoport)
– Autotallin pienin korkeus kattoon =
moduulikorkeus + 130 mm (kattovaunu)
– Pienin kiinnitysleveys oikealla ja vasemmalla =
35 mm
•
Tarkista autotallin oviaukon mitat ja vertaa niitä
lähetyslistaan.
•
Tarkista mukana toimitettujen puuruuvien (S8) ja
ruuvitulppien (S9) soveltuvuus rakenteisiin.
•
Kaikki asennusta oikealle/vasemmalle koskevat
tiedot tarkoittavat tilannetta, jossa katsotaan
autotallin sisältä ulos!
•
Kaikki mitat on ilmoitettu millimetreinä. Oikeus
teknisiin muutoksiin pidätetään.
riippuu
tuotekokoonpanosta.
ohjeita
ennen
asennuksen
FI - 85
