3
Descrizione del prodotto
3.1
Panoramica generale del prodotto

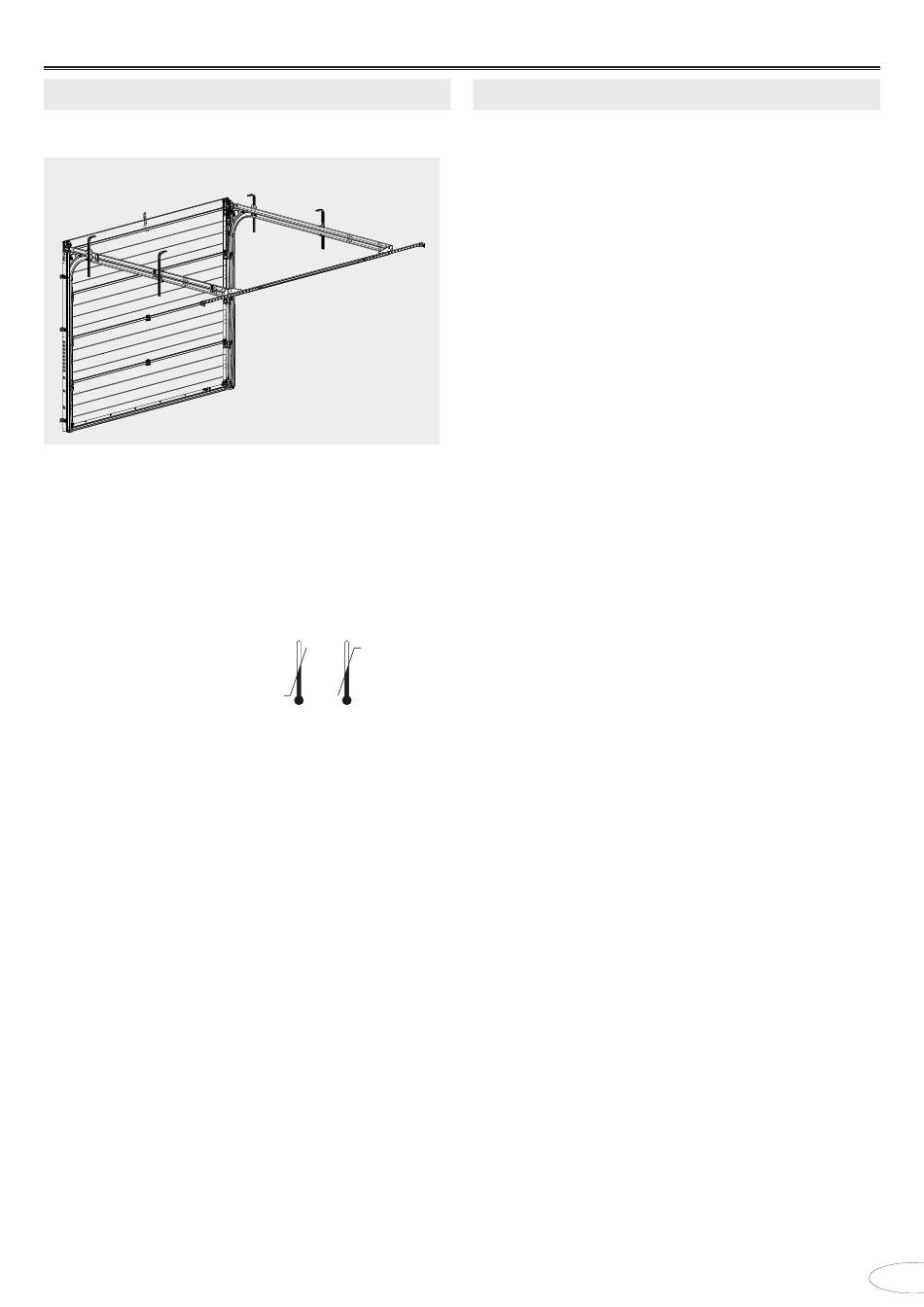

Fig. 1: Visualizzazione prodotto
3.2
Specifiche tecniche
Specifiche del modello
Prodotto:
Dimensione portone /
peso
Intervallo di temperatura:
Livello della pressione
acustica L
pA
Produttore:
3.3
Targhetta
La targhetta si trova all'interno del battente del porto-
ne.
Queste istruzioni per il montaggio, per l'uso e per la manutenzione devono essere conservate per tutta la durata di utilizzo!
iso20-4 ZF
iso45-5 ZF
vedi targhetta
+40 °C
-20 °C
≤ 70 dB(A)
Novoferm GmbH
Isselburger Straße 31
46459 Rees (Haldern)
Germania
www.novoferm.de
4
Montaggio
4.1
Indicazioni di sicurezza per
l'installazione e il montaggio
•
L'installazione deve essere fatta esclusivamente
da installatori qualificati, vedi capitolo 2.3
Qualifica del personale.
•
Acquisire dimestichezza di tutte le istruzioni per
l'installazione prima delle operazioni
d'installazione del prodotto.
•
Non eseguire mai l'installazione da soli. Alcuni
passaggi di lavoro possono essere eseguiti
solamente in presenza di due persone.
•
Durante l'installazione, indossare il proprio
equipaggiamento di protezione personale.
4.2
Dotazione
La dotazione si basa sulla propria configurazione del
prodotto. Di norma, la dotazione è composta in se-
guente modo:
•
Portone a sezione con molla di trazione
premontato
4.3
Preparazione al montaggio
4.3.1 Avvertenze per il montaggio
Prima di iniziare il montaggio, osservare seguenti av-
vertimenti:
•
Le fasi di montaggio descritte in presenti
istruzioni per il montaggio e per l'uso si
riferiscono a una situazione di installazione
standard. In situazioni con installazioni
particolari, rivolgersi al produttore.
•
Per sicurezza, prima del montaggio, confrontare
le dimensioni del garage e confrontarle con le
dimensioni orientative di costruzione del portone.
– larghezza interna minima del garage =
larghezza orientativa di costruzione + 160 mm
– altezza minima del garage Soffitto = altezza
orientativa di costruzione + 115 mm (apertura
manuale e Novoport)
– altezza minima del garage Soffitto = altezza
orientativa di costruzione + 130 mm (motrice a
soffitto)
– larghezza minima della battuta a destra e a
sinistra = 35 mm
•
Controllare le dimensioni dell'apertura del
portone del garage e allinearle con quelle
riportate sulla bolla di consegna.
•
Controllare che le viti di legno (S8) e il tassello
(S9) forniti siano adatti in conformità con le
condizioni edili.
•
Tutte le indicazioni relative al montaggio destra /
sinistra sono sempre viste dal lato interno del
garage, quindi con sguardo verso l'esterno!
•
Tutte le misure sono indicate in millimetri. Ci si
riserva di apporre modifiche tecniche.
IT - 121
