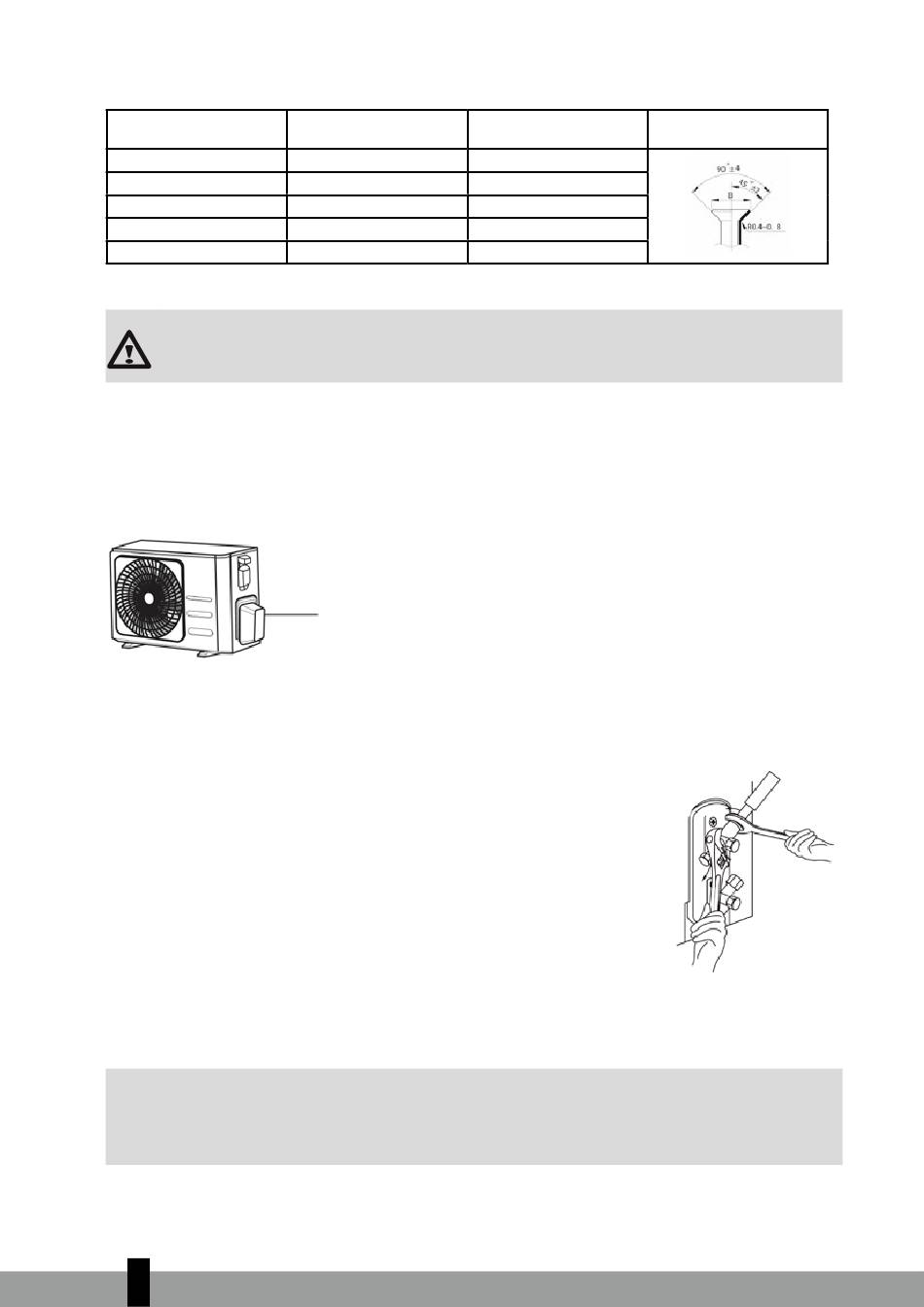

REQUISITOS DE PAR DE APRIETE
Diámetro exterior del
tubo (mm)
Ø 6.35 (Ø 0.25")
Ø 9.52 (Ø 0.375")
Ø 12.7 (Ø 0.5")
Ø 16 (Ø 0.63")
Ø 19 (Ø 0.75")
NO UTILICE UN PAR DE APRIETE EXCESIVO
Una fuerza excesiva puede romper la tuerca o dañar el tubo refrigerante. No debe exceder los
requisitos de par de apriete indicados en la tabla anterior.
1.
Desatornille la cubierta de la válvula con empaquetadura en el lateral de la unidad exterior.
2.
Retire los tapones de protección de los extremos de las válvulas.
3.
Alinee el extremo de tubo ensanchado con cada válvula y apriete manualmente la tuerca de ensan-
chamiento lo máximo posible.
4.
Sujete el cuerpo de la válvula con una llave inglesa. No sujete la tuerca que sella la válvula de servicio.
5.
Mientras sujeta firmemente el cuerpo de la válvula, utilice una llave dinamométrica para apretar la
tuerca de ensanchamiento según los valores de par de apriete correctos.
6.
Afloje ligeramente la tuerca de ensanchamiento y vuelva a apretarla.
7.
Repita los pasos 3-6 con el otro tubo.
UTILICE UNA LLAVE INGLESA PARA SUJETAR EL CUERPO DE LA VÁLVULA
La fuerza ejercida al apretar la tuerca de ensanchamiento puede romper
otras partes de la válvula.
EVACUACIÓN DEL AIRE
Preparativos y precauciones
El aire y los cuerpos extraños en el circuito refrigerante pueden causar subidas
de presión inusuales, lo que puede dañar el aire acondicionado, reducir su efi-
cacia y provocar lesiones. Utilice una bomba de vacío y un juego de manóme-
tros para evacuar el circuito refrigerante, retirando los gases no condensables y la humedad del sistema.
La evacuación debe realizarse tras la instalación inicial o al cambiar de sitio la unidad.
G
BEFORE PERFORMING EVACUATIONANTES DE REALIZAR LA EVACUACIÓN
• Compruebe que los tubos de conexión entre las unidades interior y exterior estén bien
conectados.
• Compruebe que todo el cableado esté conectado correctamente.
Instrucciones de evacuación
1.
Conecte la manguera de carga del juego de manómetros al puerto de servicio de la válvula de baja
5
90
Par de apriete (N•m)
18~20(180~200kgf.cm)
32~39(320~390kgf.cm)
49~59(490~590kgf.cm)
57~71(570~710kgf.cm)
67~101(670~1010kgf.cm)
Tapa de válvulas
Dimensión del abocar-
dado (B) (mm)
8.4~8.7 (0.33~0.34")
13.2~13.5 (0.52~0.53")
16.2~16.5 (0.64~0.65")
19.2~19.7 (0.76~0.78")
23.2~23.7 (0.91~0.93")
Forma del abocardado
