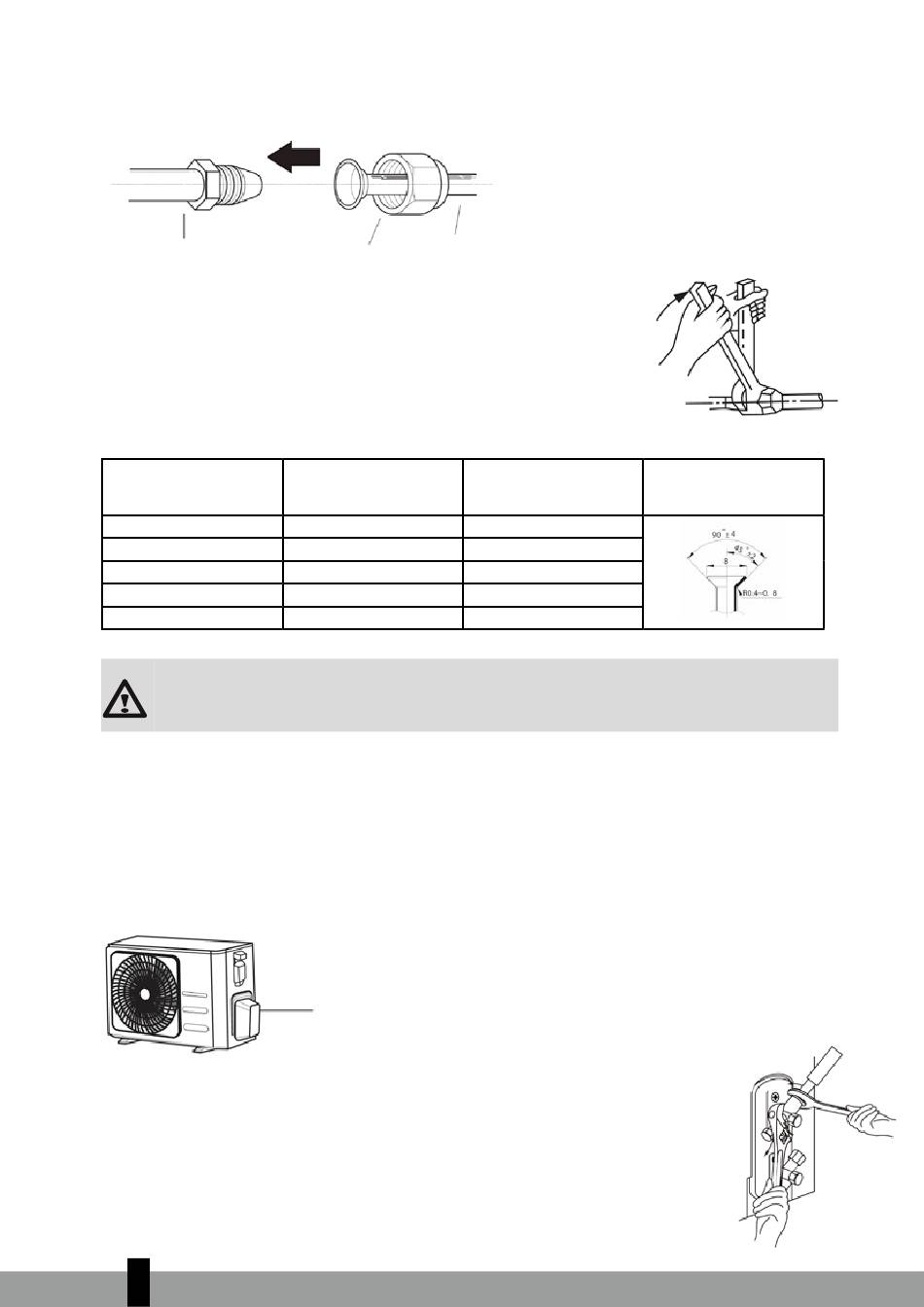

Istruzioni per il collegamento dei tubi all'unità interna
1. Allineare il centro dei due tubi da collegare.
Tubazione unità interna
2. Serrare il dado svasato quanto più possibile a mano.
3. Con una chiave, afferrare il dado sul tubo dell'unità.
4. Tenendo saldamente il dado sul tubo dell'unità, utilizzare una chiave
dinamometrica per serrare il dado svasato in base ai valori di coppia
indicati nella tabella Requisiti di coppia qui di seguito. Allentare legger-
mente il dado svasato, poi serrarlo di nuovo.
REQUISITI DI COPPIA
Diametro esterno del
tubo (mm)
Ø 6.35 (Ø 0.25")
Ø 9.52 (Ø 0.375")
Ø 12.7 (Ø 0.5")
Ø 16 (Ø 0.63")
Ø 19 (Ø 0.75")
NON USARE UNA COPPIA ECCESSIVA
Una forza eccessiva può rompere il dado o danneggiare i tubi del refrigerante. Non superare i
requisiti di coppia indicati nella tabella qui sopra.
Istruzioni per il collegamento dei tubi all'unità esterna
1. Svitare il coperchio della valvola di dosaggio sul lato dell'unità esterna.
2. Rimuovere i tappi di protezione dalle estremità delle valvole.
3. Allineare l'estremità del tubo svasato con ciascuna valvola e stringere il dado svasato il più possibile a
mano.
4. Utilizzando una chiave, afferrare il corpo della valvola. Non afferrare il dado che sigilla la valvola di
servizio.
5. Tenendo saldamente il corpo della valvola, utilizzare una chiave
dinamometrica per serrare il dado della flangia in base ai valori di coppia corretti.
6. Allentare leggermente il dado svasato, poi serrarlo di nuovo.
7. Ripetere i passaggi da 3 a 6 per il tubo rimanente.
>
222
Tubo
Dado per svasatura
Coppia di serraggio
(N•m)
18~20(180~200kgf.cm)
32~39(320~390kgf.cm)
49~59(490~590kgf.cm)
57~71(570~710kgf.cm)
67~101(670~1010kgf.cm)
Tapa de válvulas
Dimensione della
svasatura(B)
(mm)
8.4~8.7 (0.33~0.34")
13.2~13.5 (0.52~0.53")
16.2~16.5 (0.64~0.65")
19.2~19.7 (0.76~0.78")
23.2~23.7 (0.91~0.93")
Forma della svasatura
