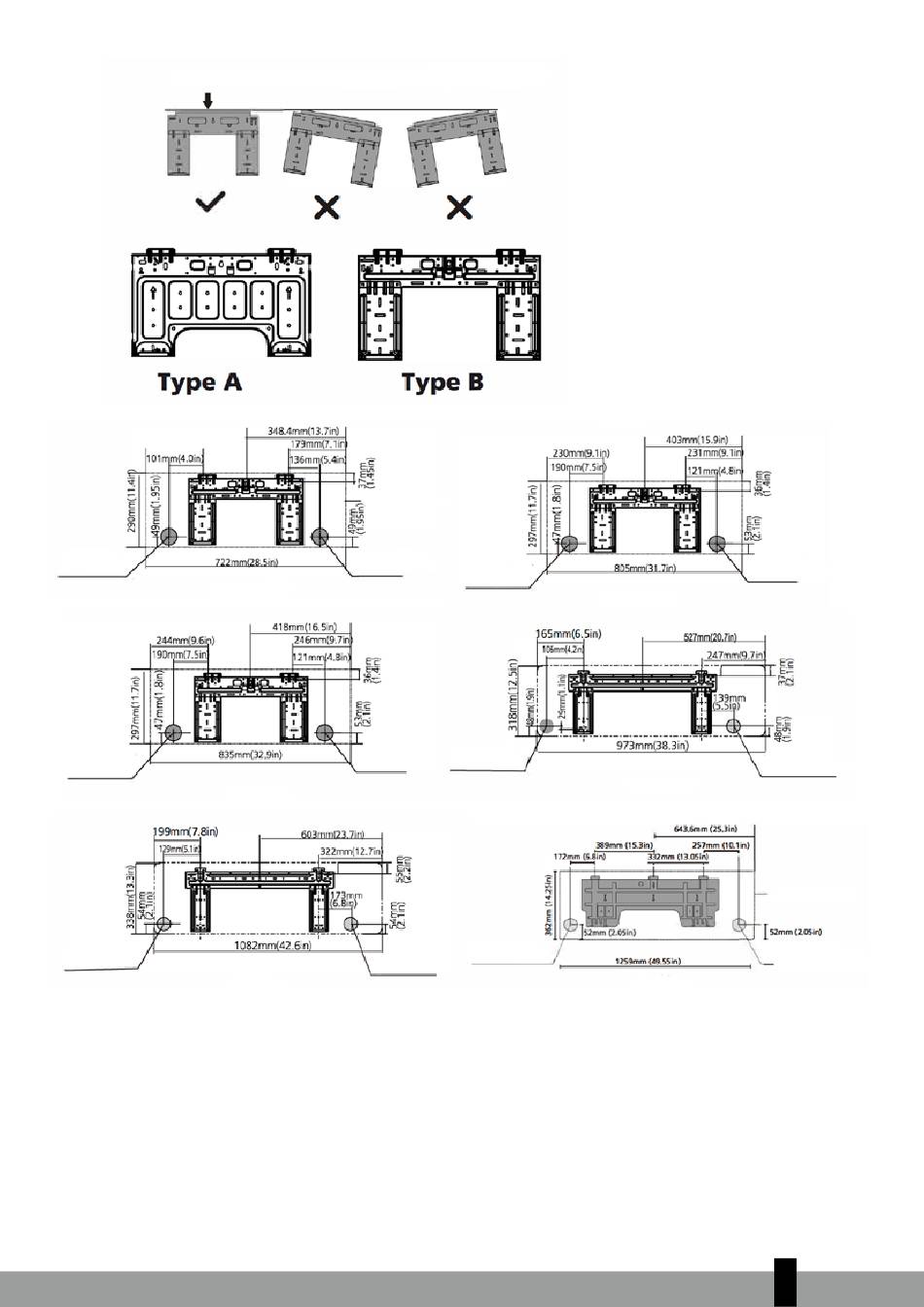

Correggere l'orientamento della piastra di montaggio
Foro per la parete
posteriore sinistra
A muro
65mm (2.5in)
Interno
Foro per la pa-
rete posteriore
sinistra 65mm
(2.5in)
MODELLO C
Foro per la pa-
rete posteriore
sinistra 90mm
(3.54in)
NOTA: Quando il tubo di collegamento del lato gas ha un diametro di 16 mm (5/8 di pollice) o più, il foro a
parete deve essere di 90 mm (3/5 di pollice).
Passaggio 4: preparare il tubo del refrigerante
Il tubo del refrigerante si trova all'interno di un manicotto isolante fissato sul retro dell'unità. È necessario
preparare il tubo prima di farlo passare attraverso il foro nella parete.
1.
In base alla posizione del foro a parete rispetto alla piastra di montaggio, scegliere il lato da cui il tubo
uscirà dall'unità.
Profilo dell'unità interna
Foro poste-
riore destro
della parete
65mm (2.5in)
MODELLO A
Per esterni
Foro posteri-
ore destro della
parete 65mm
(2.5in)
Foro posteri-
ore destro della
parete
90mm (3.54in)
MODELLO E
Foro per la pa-
rete posteriore
sinistra 65mm
(2.5in)
MODELLO B
Foro per
la parete
posteriore
sinistra
65mm
(2.5in)
MODELLO D
Foro per la
parete poste-
riore sinistra
90mm
(3.54in)
MODELLO F
Foro posteri-
ore destro della
parete 65mm
(2.5in)
Foro posteriore
destro della parete
65mm (2.5in)
Profilo dell'unità
interna
Foro posteriore
destro della parete
90mm (3.54in)
>
209
