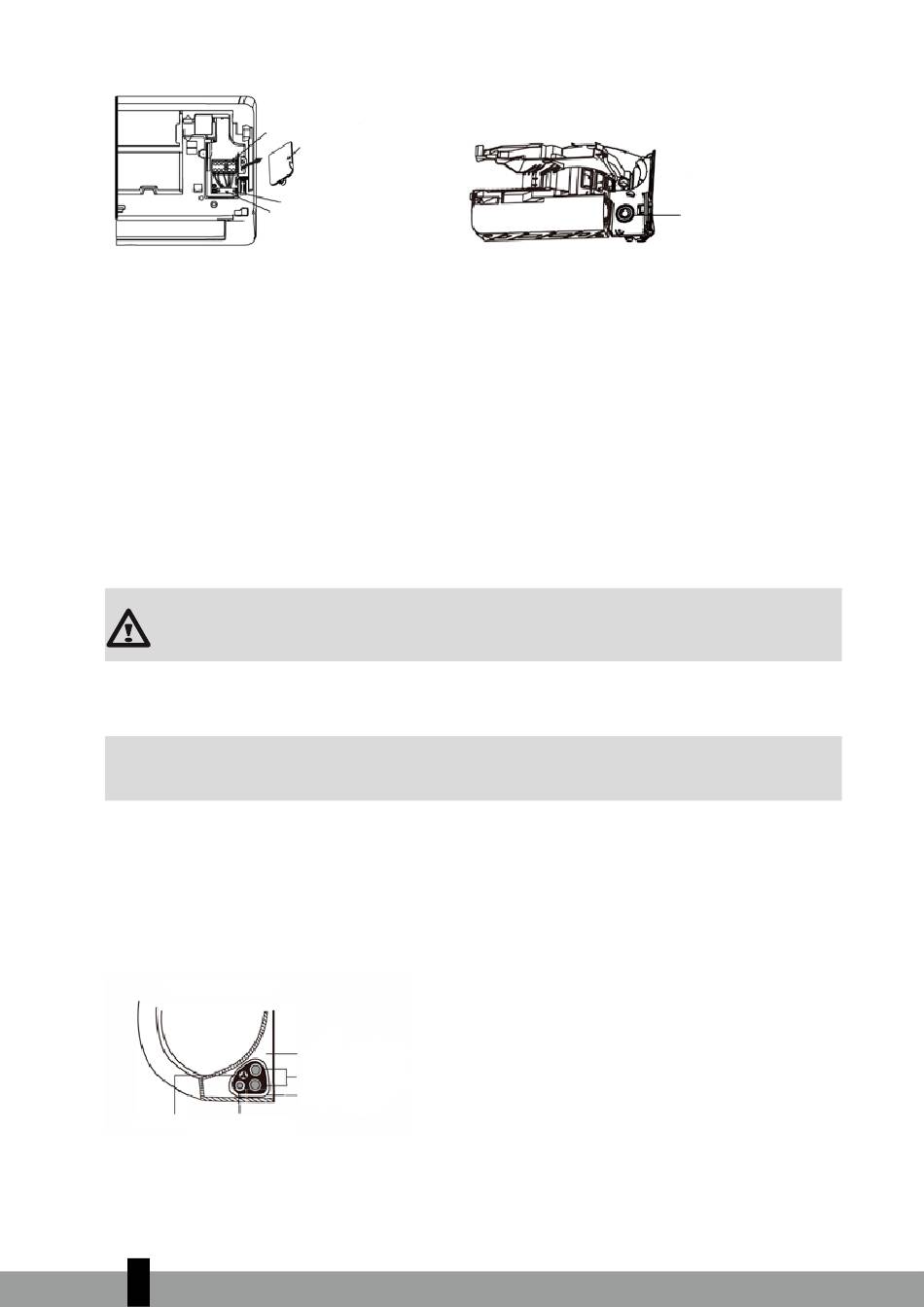

VOORAANZICHT
Klemmenstrook
Kabelklem
OPMERKING:
•
Voor het apparaat met een kabeldoorvoer voor het aansluiten van de kabel, verwijdert u het grote
plastic uitdrukpaneel om een sleuf te maken waar de kabeldoorvoer geïnstalleerd kan worden.
•
Voor apparaten met een kabel met vijf kernen, verwijdert u het middelste kleine plastic uitdrukpa-
neel om een sleuf te maken waar de kabel uit het apparaat kan komen.
•
Gebruik een kabeltang wanneer het te moeilijk is om het plastic paneel met de hand te verwijderen.
3.
Schroef de kabelklem onder de klemmenstrook los en leg het aan de kant.
4.
Verwijder het plastic paneel links onderaan, kijkend naar de achterkant van het apparaat.
5.
Steek de signaalkabel door deze sleuf, van de achterkant van het apparaat naar de voorkant.
6.
Sluit de kabel aan overeenkomstig aan op de u-schoen overeenkomstig het aansluitschema van de bin-
nenunit, kijkend naar de voorkant van het apparaat, en schroef elke draad stevig vast op de betreffende
klem.
OPGELET
MENG GEEN DRADEN ONDER SPANNING EN NULGELEIDERS.
Dit is gevaarlijk en kan ervoor zorgen dat het apparaat niet werkt.
7.
Na het controleren dat elke aansluiting stevig is, gebruikt u de kabelklem om de signaalkabel aan het
apparaat te bevestigen. Schroef de kabelklem stevig vast.
8.
Vervang de kabelafdekking aan de voorkant van het apparaat en het plastic paneel op de achterkant.
G
OPMERKING OVER BEDRADING
Het proces van het aansluiten van de bedrading kan licht afwijken tussen apparaten en regio's.
Stap 7: Leidingen en kabels inpakken
Voordat u de leidingen, aflaatslang en de signaalkabel door het gat in de muur voert, moet u ze samen-
bundelen om plaats te besparen, ze beschermen en ze isoleren (niet van toepassing in Noord-Amerika).
1.
Bundel de aflaatslang, leidingen voor koelmiddel en de signaalkabel samen zoals hieronder weerge-
geven wordt:
Binnenunit
Signaalkabel
Afvoerslang
1
258
Kabeldeksel
Schroef
Ruimte achter de unit
Leidingen voor koelmiddel
Isolatietape
ACHTERAANZICHT
(Alleen voor sommige units)
Uitdrukpaneel
