2.

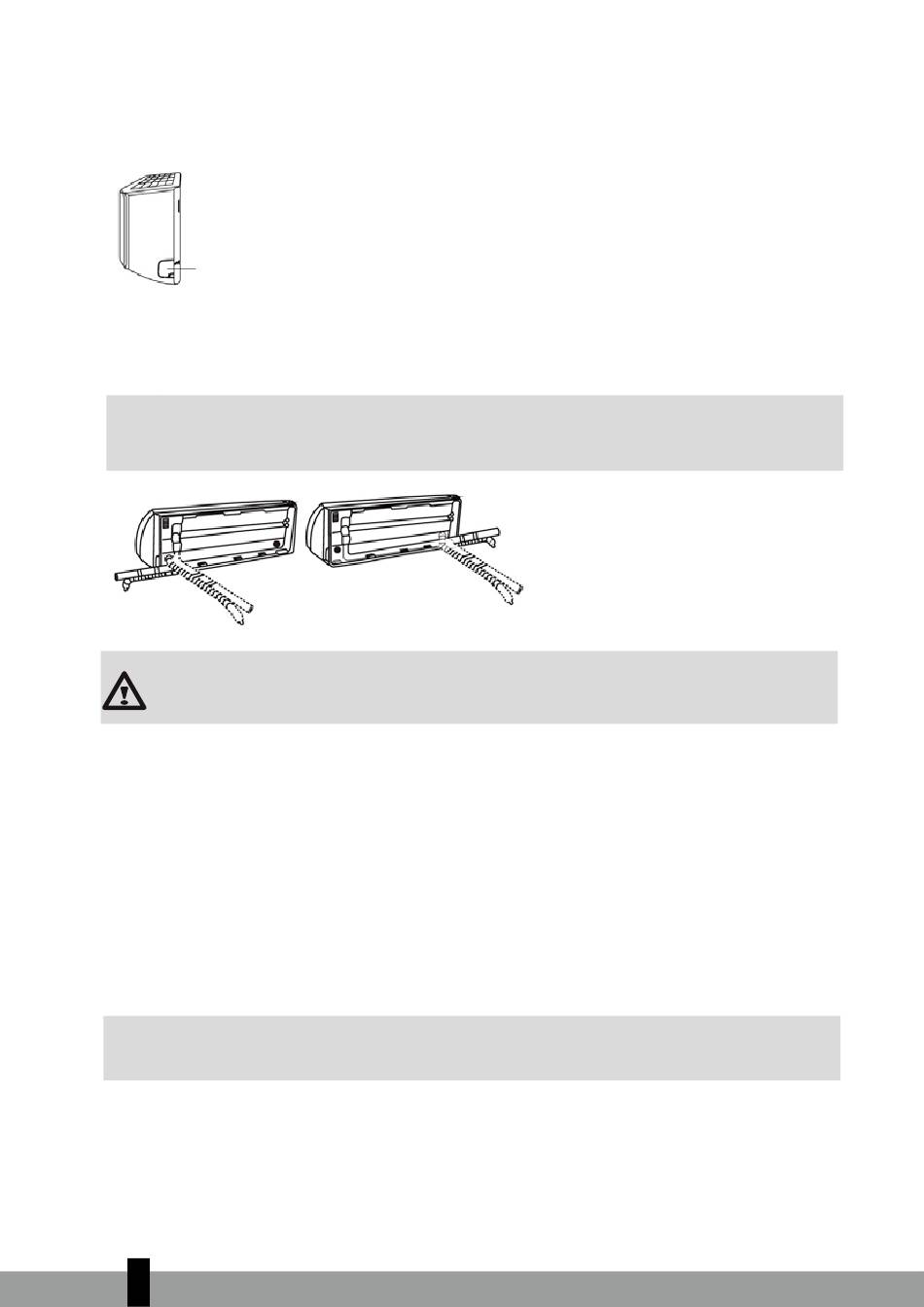

Se il foro a parete è dietro l'unità, mantenere in posizione il pannello a scomparsa. Se il foro a parete
è a lato l'unità interna, rimuovere il pannello di plastica a scomparsa da quel lato dell'unità. In questo
modo si creerà una scanalatura che permetterà al tubo di uscire dall'unità. Se la rimozione manuale del
pannello di plastica risulta difficoltosa, utilizzare una pinza a becchi.
Pannello di chiusura
3.
Se le tubazioni di collegamento esistenti sono già incassate nella parete, procedere direttamente a
collegare il tubo flessibile di scarico. Se non ci sono tubazioni incassate, collegare il tubo del refrigerante
dell'unità interna alla tubazione di collegamento che unirà le unità interna ed esterna. Fare riferimento
alla sezione Collegamento del tubo del refrigerante del presente manuale per istruzioni dettagliate.
G
NOTA: ALL'ANGOLO DEL TUBO
I tubi del refrigerante possono uscire dall'unità interna dal lato sinistro-posteriore (vista
posteriore dell'unità)
ATTENZIONE
Fare molta attenzione a non ammaccare o danneggiare le tubature mentre le si piega in uscita
dall'unità. Eventuali ammaccature nelle tubazioni influiscono sulle prestazioni dell'unità.
Passagio 5: Collegare il tubo di scarico
Per impostazione predefinita, il tubo di scarico è collegato al lato sinistro dell'unità (vista posteriore
dell'unità). Tuttavia, può essere anche inserito nel lato destro. Per garantire un drenaggio corretto, collegare
il tubo di drenaggio sullo stesso lato in cui il tubo del refrigerante esce dall'unità. Collegare la prolunga del
tubo di scarico (acquistata separatamente) all'estremità del tubo di scarico.
•
Avvolgere saldamente il punto di connessione con del nastro di Teflon per garantire una buona tenuta
ed evitare perdite.
•
Avvolgere la parte del tubo di drenaggio che rimarrà all'interno con un isolante per tubi in schiuma
per prevenire la condensa.
•
Rimuovere il filtro dell'aria e versare una piccola quantità d'acqua nella vaschetta di drenaggio per
assicurarsi che l'acqua esca senza problemi dall'unità.
G
NOTA: AL COLLEGAMENTO DEL TUBO DI SCARICO
Assicurarsi di disporre il tubo flessibile di scarico secondo le figure qui di seguito.
>
210
