11.
Rimuovere il tubo di carica dalla porta di servizio.

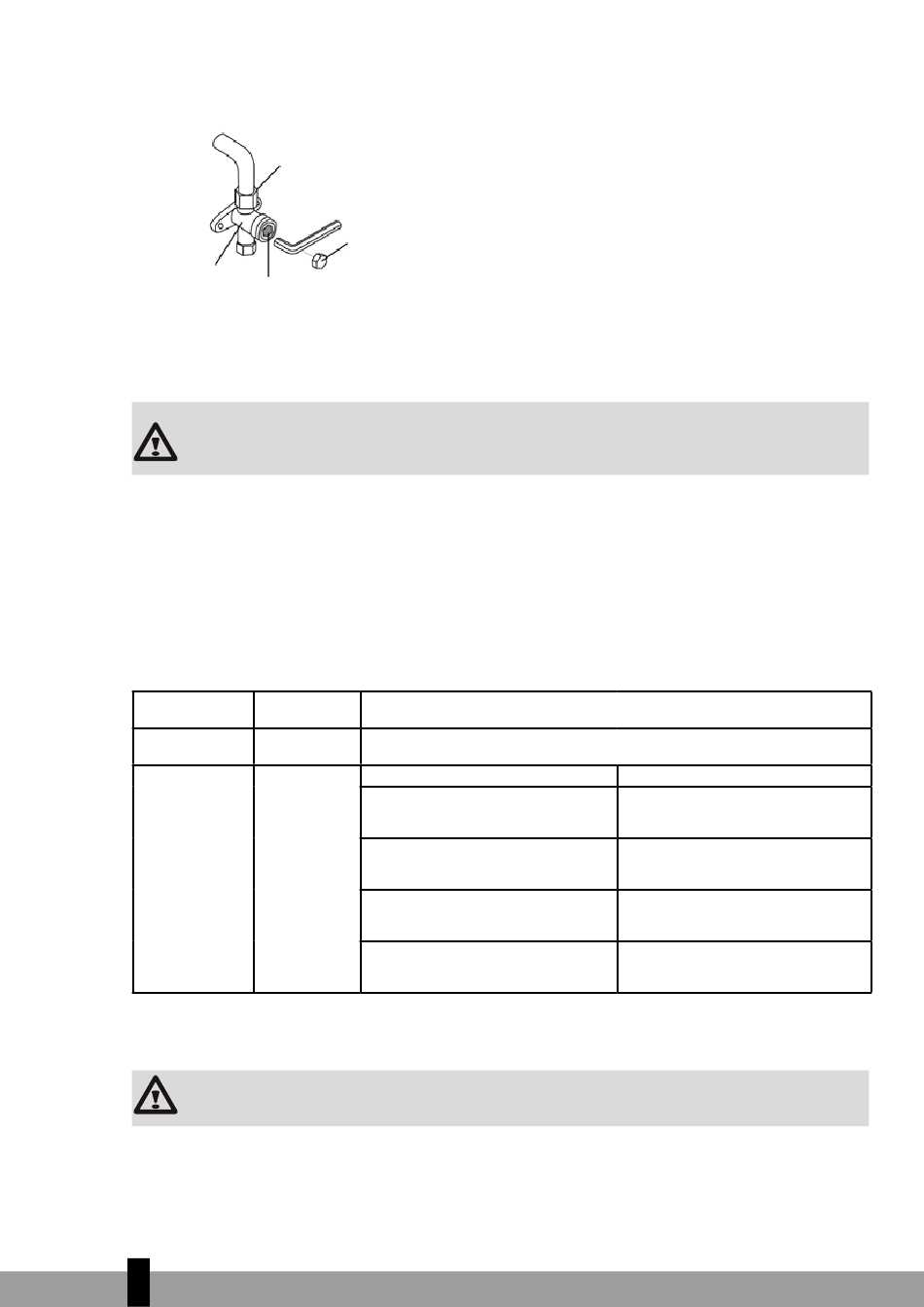

Dado svasato
Corpo valvola
Stelo valvola
12.
Con una chiave esagonale, aprire completamente le valvole di alta e bassa pressione.
13.
Serrare a mano i tappi delle valvole su tutte e tre le valvole (porta di servizio, alta pressione, bassa
pressione). Se necessario, è possibile serrare ulteriormente utilizzando una chiave dinamometrica.
APRIRE DELICATAMENTE GLI STELI DELLE VALVOLE
Quando si aprono gli steli delle valvole, ruotare la chiave esagonale fino a farla urtare contro il
fermo. Non cercare di forzare la valvola per aprirla ancora di più.
NOTA SULL'AGGIUNTA DEL REFRIGERANTE
Alcuni sistemi richiedono una carica aggiuntiva a seconda della lunghezza dei tubi. La lunghezza standard
dei tubi varia secondo le normative locali. Ad esempio, in Nord America, la lunghezza standard dei tubi è
di 7,5 m (25'). In altre aree, la lunghezza standard dei tubi è di 5 m (16'). Il refrigerante deve essere caricato
dalla porta di servizio sulla valvola di bassa pressione dell'unità esterna. Il refrigerante residuo da caricare
può essere calcolato con la seguente formula:
REFRIGERANTE AGGIUNTIVO PER LUNGHEZZA DEL TUBO
Lunghezza tubazione
Metodo di spurgo
connettiva (m)
dell'aria
< Lunghezza standard
Pompa del vuoto
dei tubi
> Lunghezza standard
Pompa del vuoto
dei tubi
Per l'unità refrigerante R290, la quantità totale di refrigerante da caricare non deve essere superio-
re a: 387g (<=9000-tu/h), 447g(>9000Btu/h and <=12000Btu/h), 547g(>12000Btu/h and <=18000Btu/h),
632g(>18000Btu/h and <=24000Btu/h).
ATTENZIONE
NON miscelare tipi diversi di refrigerante.
>
224
Tappo
Lado del líquido: Ø 6.35 (ø 0.25")
R32:
(Longitud del tubo – longitud estándar) x 12g/m
(Longitud del tubo – longitud estándar) x 0.13oZ/ft
R290:
(Longitud del tubo – longitud estándar) x 10g/m
(Longitud del tubo – longitud estándar) x 0.10oZ/ft
R410A:
(Longitud del tubo – longitud estándar) x 15g/m
(Longitud del tubo – longitud estándar) x 0.16oZ/ft
R22:
(Longitud del tubo – longitud estándar) x 20g/m
(Longitud del tubo – longitud estándar) x 0.21oZ/ft
Refrigerante aggiuntivo
Non disponibile/applicabile
Lado del líquido: Ø 9.52 (ø 0.375")
R32:
(Longitud del tubo – longitud estándar) x 24g/m
(Longitud del tubo – longitud estándar) x 0.26oZ/ft
R290:
(Longitud del tubo – longitud estándar) x 18g/m
(Longitud del tubo – longitud estándar) x 0.19oZ/ft
R410A:
(Longitud del tubo – longitud estándar) x 30g/m
(Longitud del tubo – longitud estándar) x 0.32oZ/ft
R22:
(Longitud del tubo – longitud estándar) x 40g/m
(Longitud del tubo – longitud estándar) x 0.42oZ/ft
