NOTA:
•
Per le unità dotate di tubo per il collegamento del cavo, rimuovere il grande pannello di plastica a
scomparsa per creare una scanalatura attraverso la quale è possibile installare il tubo di condotta.
•
Per le unità con cavo a cinque nuclei, rimuovere il piccolo pannello centrale di plastica per creare
una scanalatura attraverso cui il cavo può uscire.
•
Se la rimozione manuale del pannello di plastica risulta difficoltosa, utilizzare una pinza a becchi.
3.
Svitare il fermacavo sotto la morsettiera e posizionarlo di lato.
4.
Rivolti verso il retro dell'unità, rimuovere il pannello di plastica sul lato inferiore sinistro.
5.
Far passare il cavo di segnale attraverso questa scanalatura, dal retro dell'unità verso la parte
anteriore.
6.
Posizionandosi di fronte all'unità, collegare i fili secondo lo schema di cablaggio dell'unità interna,
collegare il connettore a U e avvitare saldamente ogni filo al terminale corrispondente.
ATTENZIONE
NON CONFONDERE I FILI SOTTO TENSIONE CON QUELLI NEUTRI.
Questo è pericoloso e può causare il malfunzionamento del condizionatore d'aria.
7.
Dopo aver verificato che ogni collegamento sia sicuro, utilizzare il fermacavo per fissare il cavo di
segnale all'unità. Avvitare saldamente il fermacavo.
8.
Riposizionare il coprifili sulla parte anteriore dell'unità e il pannello di plastica sul retro.
G
INFORMAZIONI SUL CABLAGGIO
Il processo di cablaggio può variare leggermente tra le unità e le regioni.
Passaggio 7: avvolgimento e cavi
Prima di far passare le tubazioni, il tubo di scarico e il cavo di segnale attraverso il foro a parete, è
necessario raggrupparli per risparmiare spazio, proteggerli e isolarli (indicazione non valida nel caso
del Nord America).
1.

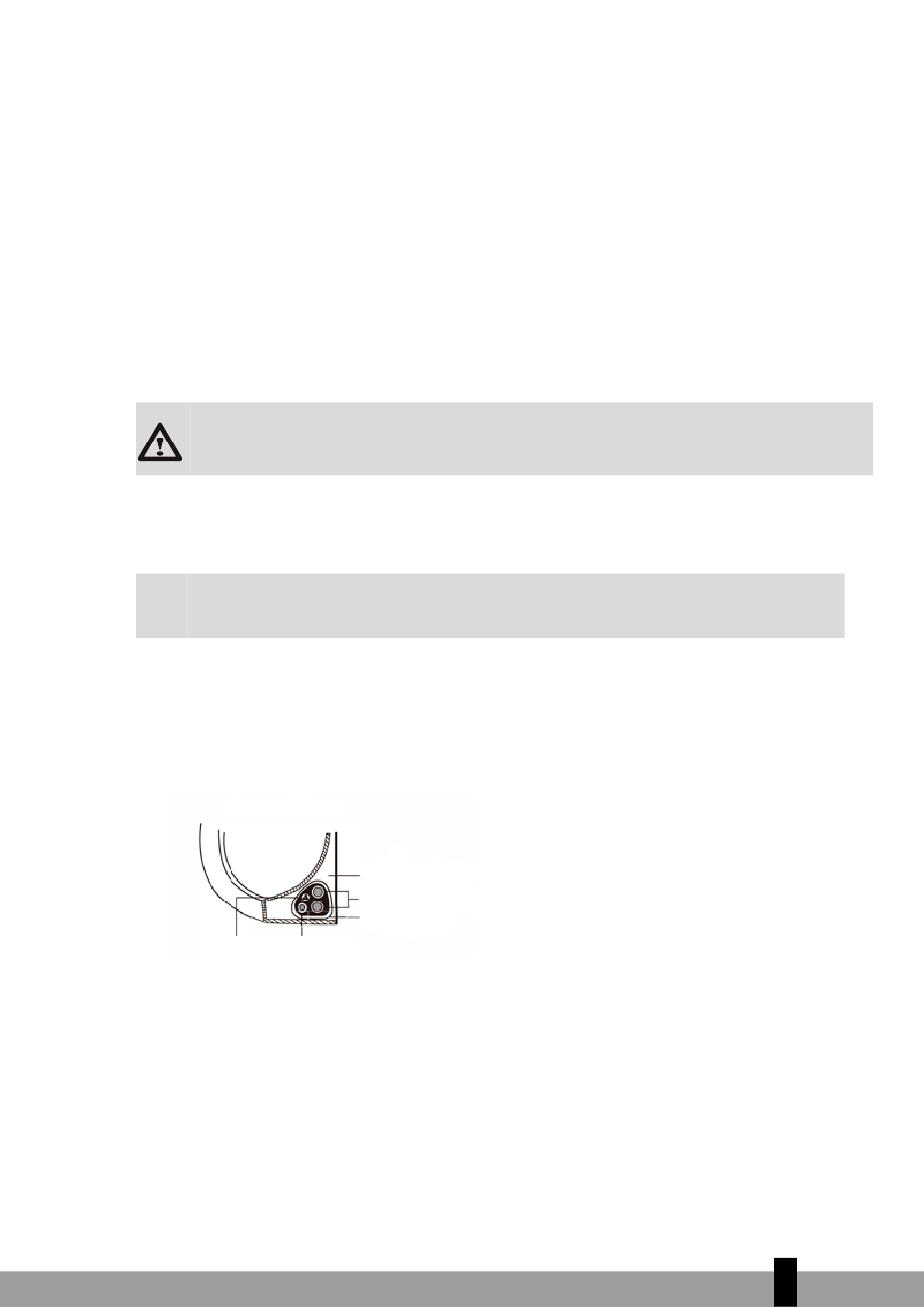

Raggruppare il tubo di scarico, i tubi del refrigerante e il cavo di segnale come illustrato di seguito:
Unità interna
Cavo di segnale
Tubo di scarico
IL TUBO DI SCARICO DEVE ESSERE SUL FONDO
Assicurarsi che il tubo flessibile di scarico si trovi in fondo al fascio. Se il tubo flessibile di scarico si
trova nella parte superiore del fascio, la vaschetta di scarico può tracimare, causando incendi o danni
da acqua.
NON INTRECCIARE IL CAVO DI SEGNALE CON ALTRI FILI
Durante il raggruppamento di questi elementi, non intrecciare o incrociare il cavo di segnale con altri
cavi.
2.
Utilizzando del nastro adesivo in vinile, fissare il tubo di scarico alla parte inferiore dei tubi del
refrigerante.
3.
Con il nastro isolante, avvolgere saldamente il cavo di segnale, i tubi del refrigerante e il tubo di
scarico. Controllare che tutti gli elementi siano raggruppati.
Spazio dietro l'unità
Tubo del refrigerante
Nastro isolante
>
213
