Vent fort
Si l'unité est fréquemment exposée à de fortes pluies ou à de la neige :
Construisez un abri au-dessus de l'unité pour la protéger de la pluie ou de la neige. Veillez à ne pas
obstruer le flux d'air autour de l'unité.
L'unité est fréquemment exposée à l'air salé (bord de mer) :
Utilisez une unité extérieure spécialement conçue pour résister à la corrosion.

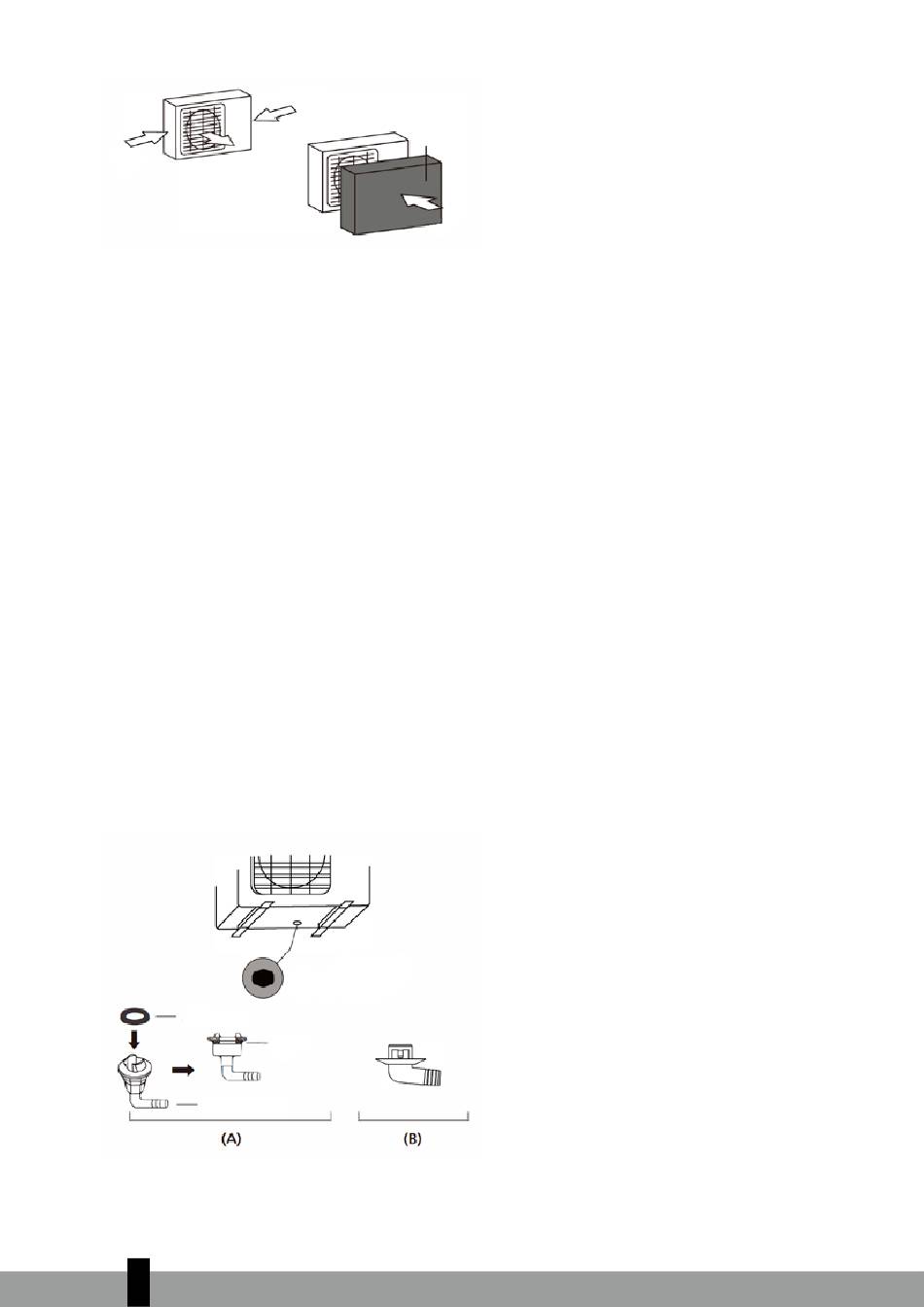

Étape 2 : installer le joint de vidange (pompe à chaleur seulement)
Avant de boulonner l'unité extérieure en place, vous devez installer le joint de vidange au bas de l'unité.
Notez qu'il existe deux types différents de joints de vidange selon le type d'unité extérieure.
Si le joint de vidange est fourni avec un joint en caoutchouc (voir Fig. A), procédez comme suit :
1. Installez le joint en caoutchouc à l'extrémité du joint de vidange qui se raccordera à l'unité
extérieure.
2. Insérez le joint de vidange dans l'orifice du bac de base de l'unité.
3. Faites pivoter le joint de vidange de 90° jusqu'à ce qu'il s'enclenche face à l'avant de l'unité.
4. Raccordez une rallonge de tuyau de vidange (non incluse) au joint de vidange pour rediriger l'eau
de l'unité pendant le mode chauffage.
Si le joint de vidange n'est pas muni d'un joint en caoutchouc (voir Fig. B), procédez comme suit :
1. Insérez le joint de vidange dans l'orifice du bac de base de l'unité. Le joint de vidange s'enclenche.
2. Raccordez une rallonge de tuyau de vidange (non incluse) au joint de vidange pour rediriger l'eau
de l'unité pendant le mode chauffage.
Joint
Joint de vidange
3
128
Vent fort
Dispositif coupe-vent
Trou du bac de base de l'unité extérieure
Joint
Vent fort
