DE AFVOERSLANG MOET ZICH ONDERAAN BEVINDEN
Zorg ervoor dat de afvoerslang zich onderaan deze bundel bevindt. De afvoerslang bovenaan de bundel
plaatsen, kan ertoe leiden dat de afvoerbak overloopt, wat brand of waterschade kan veroorzaken.
WIKKEL DE SIGNAALKABEL NIET ROND ANDERE KABELS
Wanneer deze items samengebundeld worden, wikkel of kruis de signaalkabel dan niet met andere kabels.
2.
Gebruik vinyl tap om de aflaatslang aan de onderkant van de leidingen voor koelmiddel te bevestigen.
3.
Kleef de signaalkabel, leidingen voor koelmiddel en de afvoerslang stevig aan elkaar met isolatietape.
Controleer opnieuw of alle items samengebundeld zijn.
DE EINDES VAN LEIDINGEN NIET INWIKKELEN
Laat bij het inwikkelen van de bundel de eindes van de leidingen vrij. Ze moeten toegankelijk zijn voor
het testen op lekken op het einde van het installatieproces (raadpleeg de delen Elektrische controles en
Controle op lekken in deze handleiding).
Stap 8: De binnenunit monteren
Doe het volgende wanneer u nieuwe verbindingsleidingen op de buitenunit geïnstalleerd hebt:
1.
Ga naar stap 4 wanneer u de leidingen voor koelmiddel door het gat in de muur gevoerd hebt.
2.
Controleer anders opnieuw dat de einden van de leidingen voor koelmiddel dicht zijn, om te voor-
komen dat er vuil of vreemde voorwerpen in de leidingen komen.
3.
Voer de samengebundelde leidingen voor koelmiddel, afvoerslang en signaalkabel traag door het
gat in de muur.
4.
Haak de bovenkant van de binnenunit op de bovenste haak van de bevestigingsplaat.
5.
Controleer dat het apparaat stevig op de bevestiging gehaakt is door licht te drukken op de linker-
en rechterzijde van het apparaat. Het apparaat mag niet schudden of kantelen.
6.
Druk, met ongelijke kracht, de onderste helft van het apparaat omlaag. Blijf omlaag drukken tot het
apparaat op de haken op de onderkant van de bevestigingsplaat klikt.
7.
Controleer opnieuw dat het apparaat stevig gemonteerd is door licht te drukken op de linker- en
rechterzijde van het apparaat.
Als er zich leidingen voor koelmiddel in de muur bevinden, doe dan het volgende:
1.
Haak de bovenkant van de binnenunit op de bovenste haak van de bevestigingsplaat.
2.

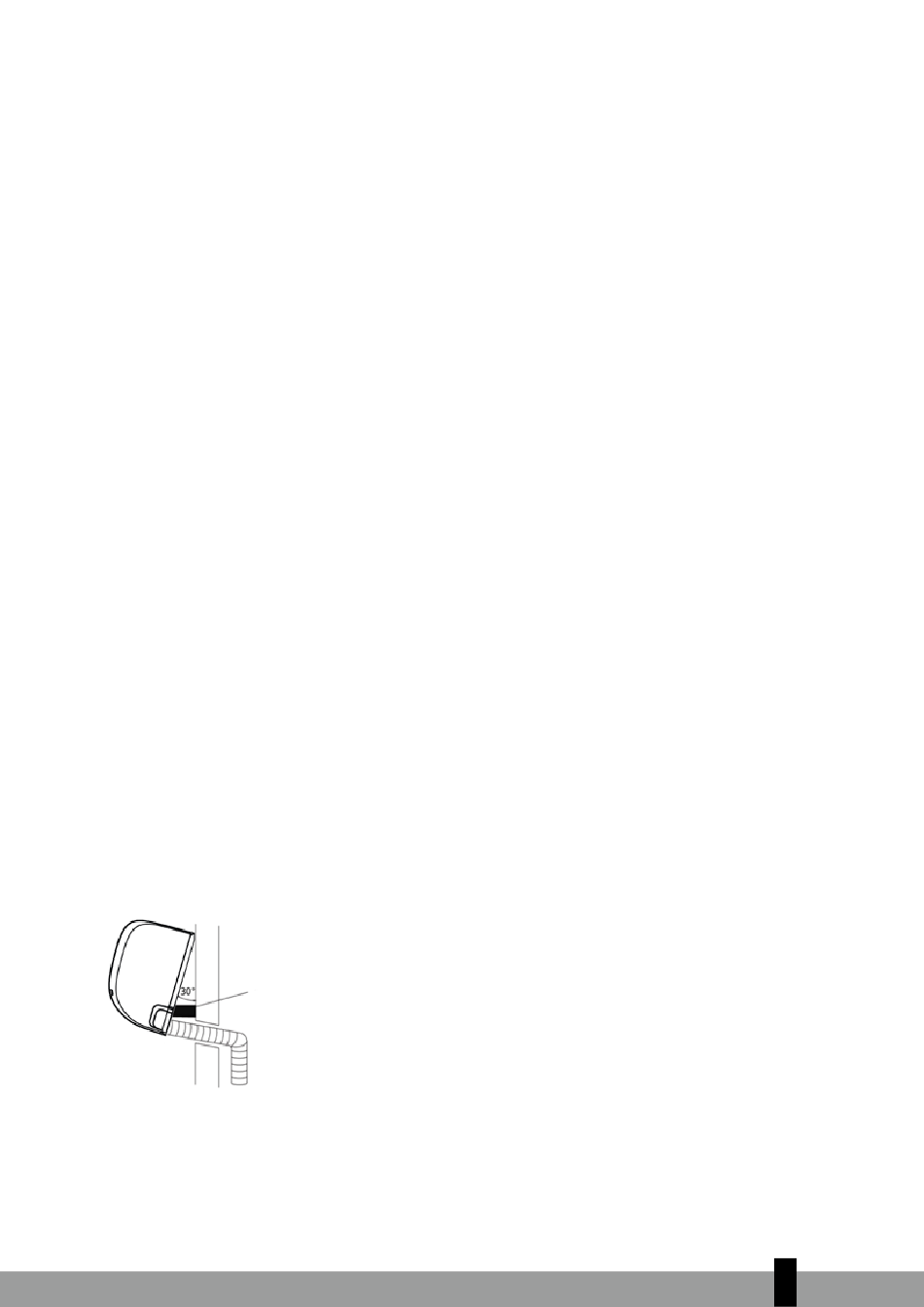

Gebruik een beugel of spie om het apparaat op te krikken, tot u voldoende plaats hebt om de lei
ding voor koelmiddel, de signaalkabel en de afvoerslang aan te sluiten.
Spie
3.
Sluit de afvoerslang en de leidingen met koelmiddel aan (raadpleeg het deel Leidingen aansluiten
van deze handleiding voor instructies).
4.
Houd het aansluitpunt van de leiding vrij om de lektest uit te voeren (raadpleeg de delen Elektrische
controles en Controles op lekken van deze handleiding).
