L'unità esterna può essere ancorata al suolo o a una staffa a parete con un bullone (M10). Preparare la base
di installazione dell'unità facendo riferimento alle dimensioni qui di seguito.

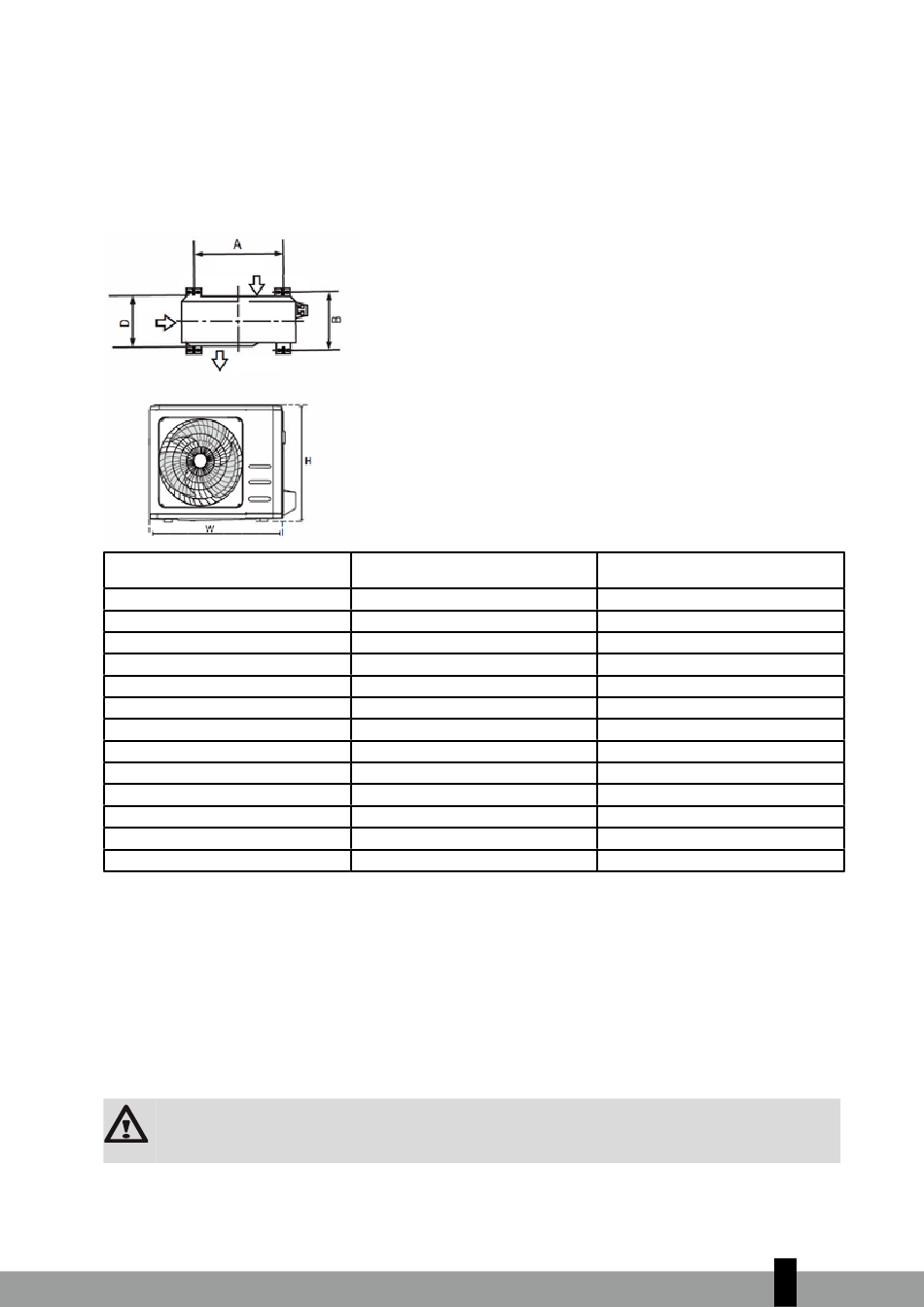

DIMENSIONI MONTAGGIO UNITÀ
Segue un elenco delle diverse dimensioni di unità esterna e della distanza necessaria tra i piedini di
montaggio. Preparare la base di installazione dell'unità facendo riferimento alle dimensioni qui di seguito
Ingresso aria
Ingresso aria
Ucita aria
Dimensioni dell'unità esterna (mm)
WxHxD
681x434x285 (26.8"x17.1"x11.2")
700x550x270 (27.5"x21.6"x10.6")
700x550x275 (27.5"x21.6"x10.8")
720x495x270 (28.3"x19.5"x10.6")
728x555x300 (28.7"x21.8"x11.8")
765x555x303 (30.1"x21.8"x11.9")
770x555x300 (30.3"x21.8"x11.8")
805x554x330 (31.7"x21.8"x12.9")
800x554x333 (31.5"x21.8"x13.1")
845x702x363 (33.3"x27.6"x14.3")
890x673x342 (35.0"x26.5"x13.5")
946x810x420 (37.2"x31.9"x16.5")
946x810x410 (37.2"x31.9"x16.1")
Se si installa l'unità a terra o su una piattaforma di montaggio in cemento, eseguire le operazioni seguenti:
1.
Contrassegnare le posizioni dei quattro bulloni ad espansione in base alla tabella delle dimensioni.
2.
Pre-forare i fori per i bulloni ad espansione.
3.
Posizionare un dado all'estremità di ciascun bullone ad espansione.
4.
Martellare i bulloni ad espansione nei fori preforati.
5.
Rimuovere i dadi dai bulloni ad espansione e posizionare l'unità esterna sui bulloni.
6.
Applicare una rondella su ciascun bullone ad espansione, quindi riposizionare i dadi.
7.
Con una chiave, serrare ogni dado fino a farlo aderire.
ATTENZIONE
Quando si perfora il cemento, si raccomanda di proteggere sempre gli occhi.
Se si intende installare l'unità su un supporto a parete, procedere come segue:
Dimensioni di montaggio
distanza A (mm)
460 (18.1")
450 (17.7")
450 (17.7")
452 (17.8")
452 (17.8")
452 (17.8")
487 (19.2")
511 (20.1")
514 (20.2")
540 (21.3")
663 (26.1")
673 (26.5")
673 (26.5")
Dimensioni di montaggio
distanza B (mm)
292 (11.5")
260 (10.2")
260 (10.2")
255 (10.0")
302(11.9")
286(11.3")
298 (11.7")
317 (12.5")
340 (13.4")
350 (13.8")
354 (13.9")
403 (15.9")
403 (15.9")
>
217
