5.
Tout en saisissant fermement le corps de la vanne, utilisez une clé dynamométrique pour serrer
l'écrou de torche selon les valeurs de couple correctes.
6.
Desserrez légèrement l'écrou de torchage, puis serrez à nouveau.
7.
Répétez les étapes 3 à 6 pour le tuyau restant.
UTILISER UNE CLÉ À MOLETTE POUR SAISIR LE CORPS PRINCIPAL DE LA VANNE
Le couple de serrage de l'écrou de torche peut casser d'autres parties de la
vanne.
ÉVACUATION DE L'AIR
PRÉPARATIONS ET PRÉCAUTIONS
L'air et les corps étrangers dans le circuit frigorifique peuvent causer des
augmentations anormales de la pression, pouvant endommager le climat-
seur, réduire son efficacité et causer des blessures. Utilisez une pompe à vide et une jauge d'admission
pour évacuer le circuit frigorifique et éliminer tout gaz et toute humidité non condensables du système.
L'évacuation doit être effectuée lors de l'installation initiale et lorsque l'unité est déplacée.
G
AVANT DE PROCÉDER À L'ÉVACUATION
•
Vérifiez que les tuyaux de raccordement entre les unités intérieures et extérieures sont
correctement connectés.
•
Vérifiez que tout le câblage est correctement raccordé.

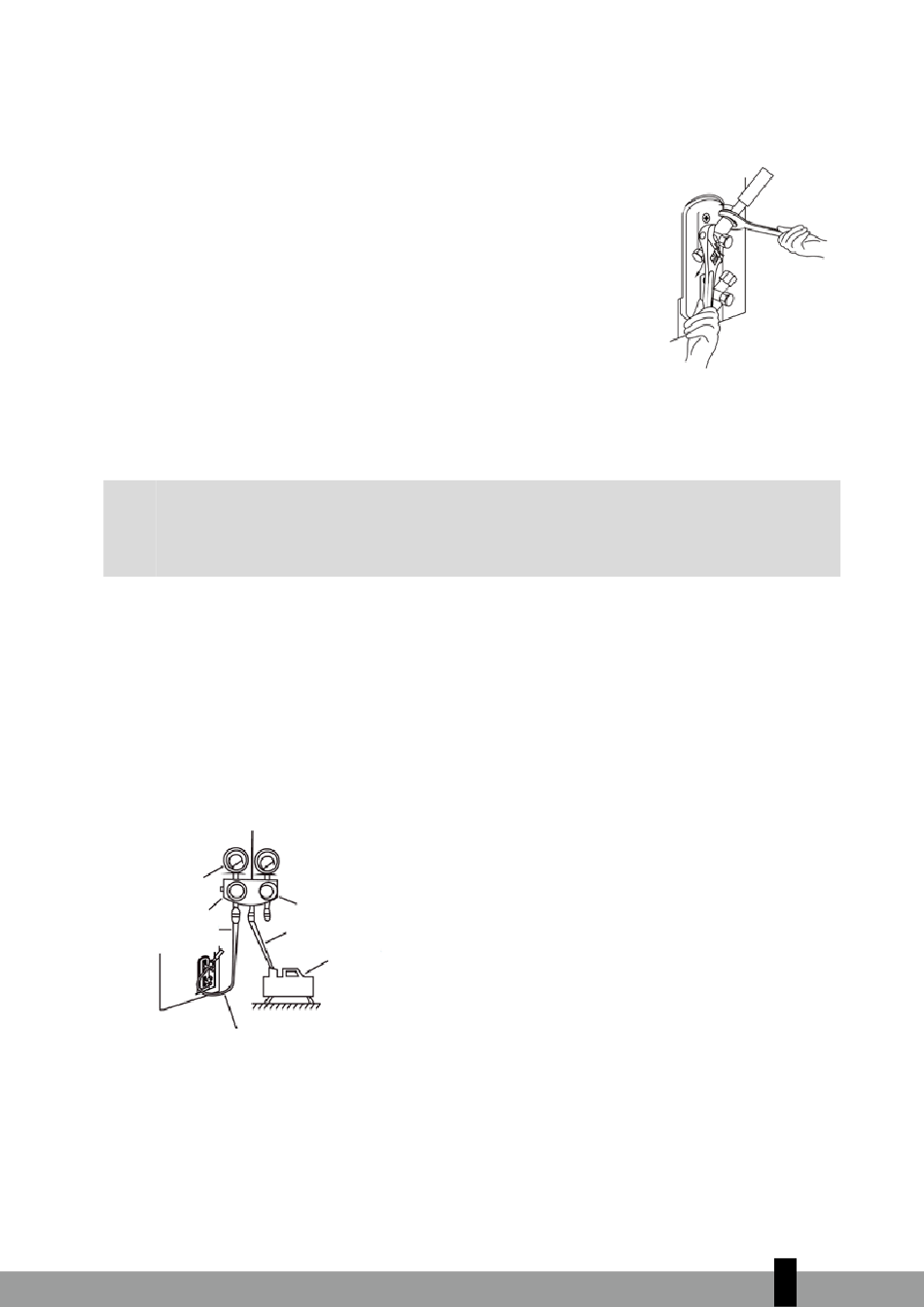

Instructions d'évacuation
1.
Raccordez le tuyau de charge du manomètre du collecteur au port de maintenance de la vanne basse
pression de l'unité extérieure.
2.
Raccordez un autre tuyau de charge du manomètre du collecteur à la pompe à vide.
3.
Ouvrez le côté basse pression du manomètre du collecteur. Gardez le côté haute pression fermé.
4.
Mettez la pompe à vide sous tension pour évacuer le système.
5.
Faites fonctionner l'aspirateur pendant au moins 15 minutes ou jusqu'à ce que le multimètre composé
indique -76 cmHG (-10 Pa).
Jauge de collecteur
Jauge composée
-76cmHg
Vanne basse pression
Tuyau de pression
Tuyau de charge
Vanne basse pression
6.
Fermez le côté basse pression du manomètre du collecteur et éteignez la pompe à vide.
7.
Attendez 5 minutes, puis vérifiez que la pression du système n'a pas changé.
8.
En cas de changement de pression du système, consultez la section Vérification des fuites de gaz pour
plus d'informations sur la façon de vérifier les fuites. S'il n'y a aucun changement de pression du
système, dévissez le bouchon de la vanne sous emballage (vanne haute pression).
9.
Insérez la clé hexagonale dans la vanne sous emballage (vanne haute pression), et ouvrez la vanne
en tournant la clé dans un demi-tour dans le sens antihoraire. Écoutez le gaz sortir du système, puis
Manomètre
Vanne haute pression
Tuyau de charge
Pompe à vide
i-
3
135
