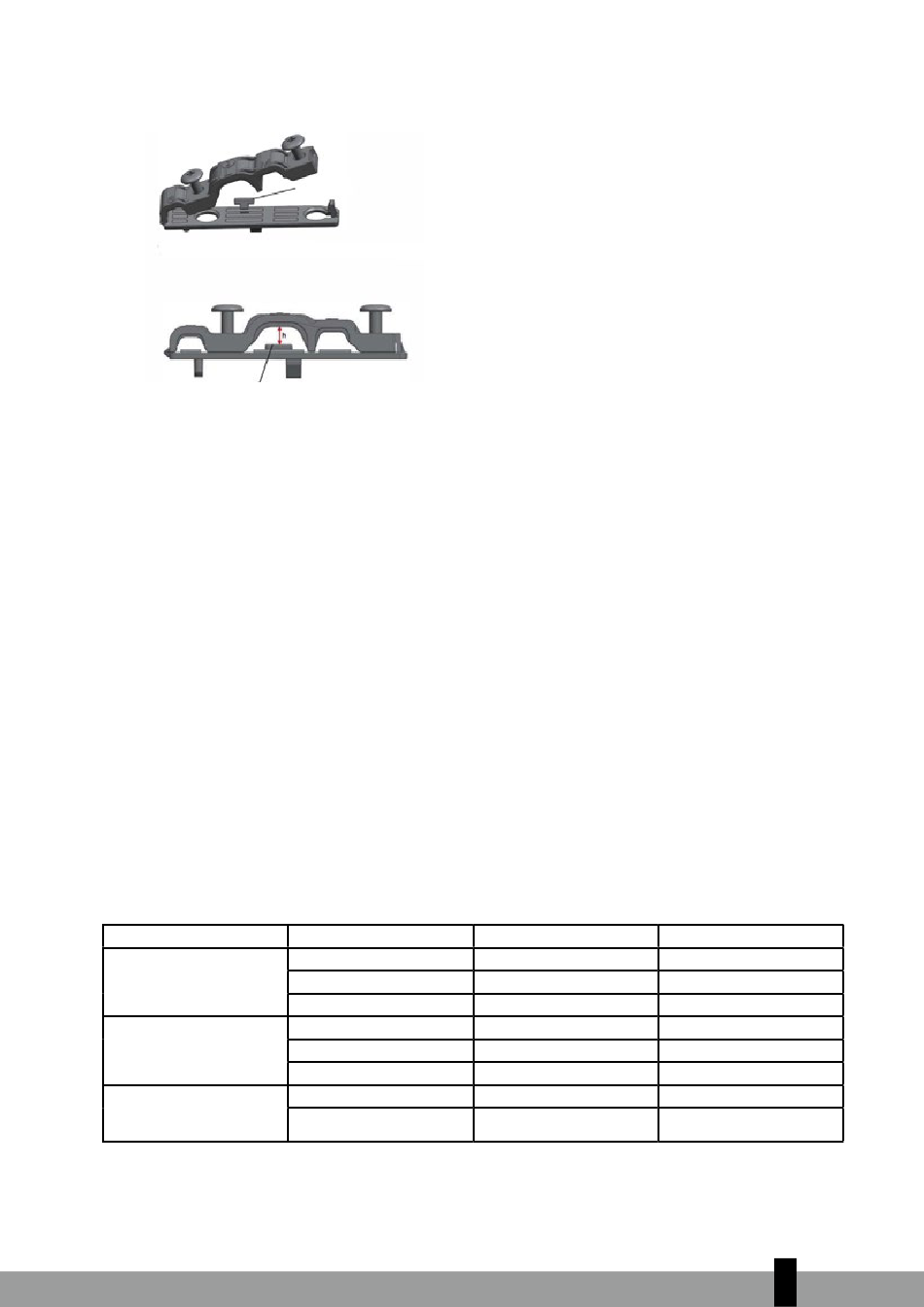

NOTA: Se o fixador de cabos tiver um aspeto semelhante ao seguinte, selecionar o ilhó de passagem de
acordo com o diâmetro do fio.
Há ilhós de três tamanhos: Pequeno, Grande,
Médio
Quando o cabo não estiver suficientemente preso, utilizar a fivela para o levantar, para que possa ser
devidamente fixado.
J
LIGAÇÃO DA TUBAGEM DE REFRIGERAÇÃO
Ao ligar a tubagem de refrigeração, não deixar que substâncias ou gases que não o agente de refrigeração
especificado entrem na unidade. A presença de outros gases ou substâncias diminuirão a capacidade da
unidade e causarão uma pressão anormalmente alta no ciclo de refrigeração. Esta poderá causar uma
explosão e ferimentos.
NOTA sobre o comprimento dos tubos
O comprimento dos tubos de refrigeração afetará o desempenho e a eficiência energética da unidade. A
eficiência nominal é testada em unidades com tubos com 5 metros (16,5 pés) de comprimento (Na América
do Norte, o comprimento padrão dos tubos é de 7,5 m (25 pés)). É necessário um tubo com um mínimo de
3 metros para minimizar a vibração e o excesso de ruído. Na área tropical especial, para os modelos com
refrigeração R290, não pode ser adicionado líquido de refrigeração e o comprimento máximo do tubo de
refrigeração não deve exceder 10 metros (32,8 pés).
Consultar a tabela abaixo quanto a especificações sobre o comprimento
máximo e a altura de queda da tubagem.
Comprimento máximo e altura de queda da tubagem de refrigeração por modelo de unidade.
Modelo
R410A,R32 Ar Condicio-
nado Split Inverter
R22 Ar condicionado Split
de velocidade fixa
R410A, R32 Ar condicio-
nado Split de velocidade
fixa
Fibbia
Capacidade (BTU/h)
< 15,000
≥ 15,000 and < 24,000
≥ 24,000 and < 36,000
< 18,000
≥ 18,000 and < 21,000
≥ 21,000 and < 35,000
< 18,000
≥ 18,000 and < 36,000
Comprimento máx.
(m)
25 (82ft)
30 (98.5ft)
50 (164ft)
10 (33ft)
15 (49ft)
20 (66ft)
20 (66ft)
25 (82ft)
Altura de queda max (m)
10 (33ft)
20 (66ft)
25 (82ft)
5 (16ft)
8 (26ft)
10 (33ft)
8 (26ft)
10 (33ft)
