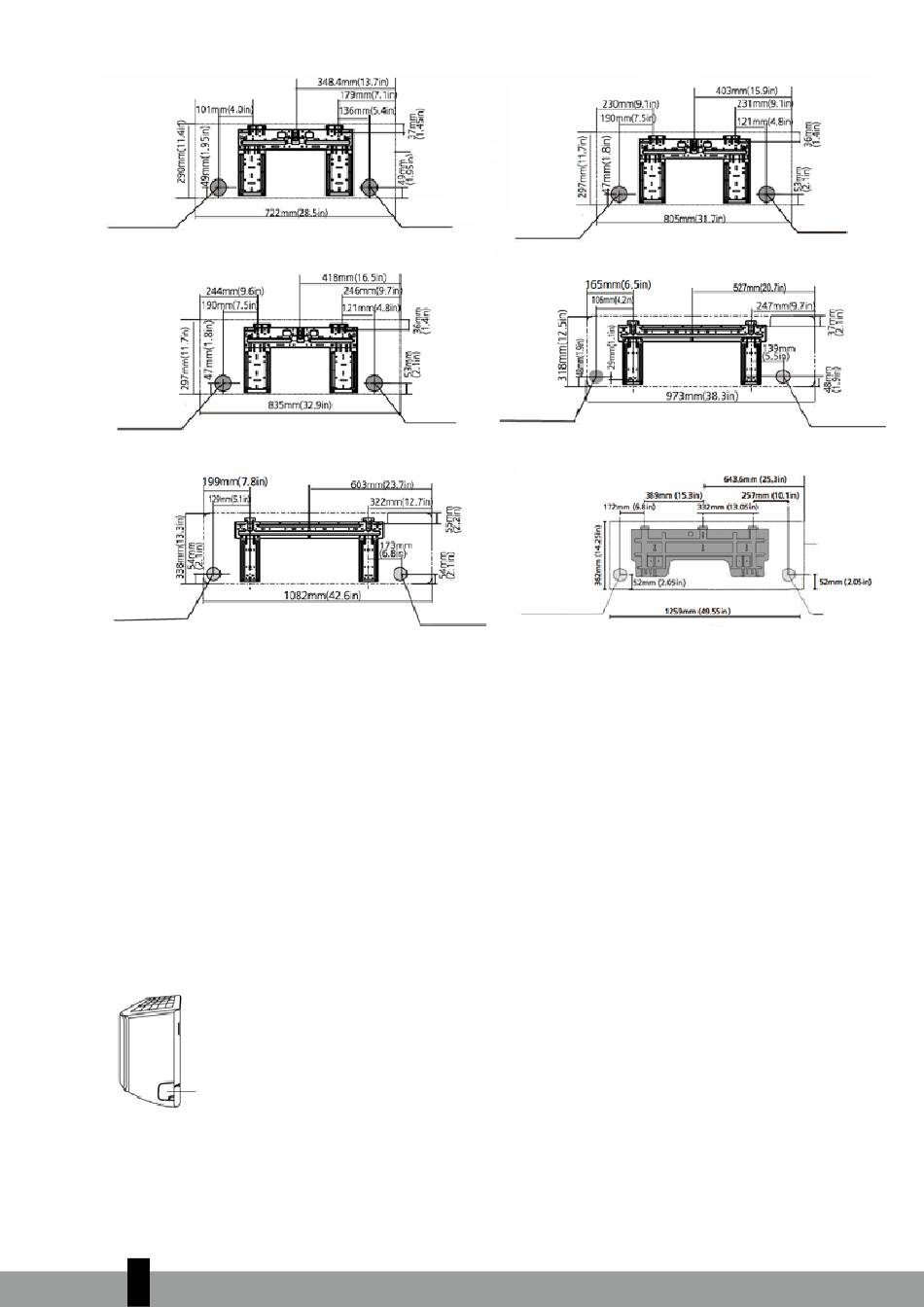

Gat in de muur
links achteraan
65 mm
MODEL A
Gat in de muur
links achteraan
65 mm
MODEL C
Gat in de muur
links achteraan
90 mm
OPMERKING: Wanneer de verbindingsleiding aan de gaszijde Φ 16 mm of groter is, moet het gat in de
muur 90 mm zijn.
Stap 4: De leidingen voor koelmiddel voorbereiden
De leidingen voor koelmiddel bevindt zich binnen een isolerend omhulsel dat tegen de achterkant van
het apparaat bevestigd is. U moet de leiding voorbereiden voordat u deze door het gat in de muur voert.
1.
Kies, op basis van de plaats van het gat in de muur tegenover de bevestigingsplaat, de kant waar de
leiding uit het apparaat zal komen.
2.
Als het gat in de muur zich achter het apparaat bevindt, laat het uitdrukpaneel dan ter plaatse. Als
het gat in de muur zich naast de binnenunit bevindt, verwijder het plastic uitdrukpaneel dan van
die kant van het apparaat. Dit zal een sleuf creëren waar uw leiding uit het apparaat kan komen.
Gebruik een kabeltang wanneer het te moeilijk is om het plastic paneel met de hand te verwijderen.
Uitdrukpaneel
1
254
Buitenste rand binnenunit
Gat in de muur
rechts achteraan
65 mm
Gat in de muur
rechts achteraan
65 mm
Gat in de muur
rechts achteraan
90 mm
MODEL E
Gat in de muur
links achteraan
65 mm
MODEL B
Gat in de muur
links achteraan
65 mm
MODEL D
Gat in de muur
links achteraan
90 mm
MODEL F
Gat in de muur
rechts achteraan
65 mm
Gat in de muur
rechts achteraan
65 mm
Buitenste rand
binnenunit
Gat in de muur
rechts achteraan
90 mm
