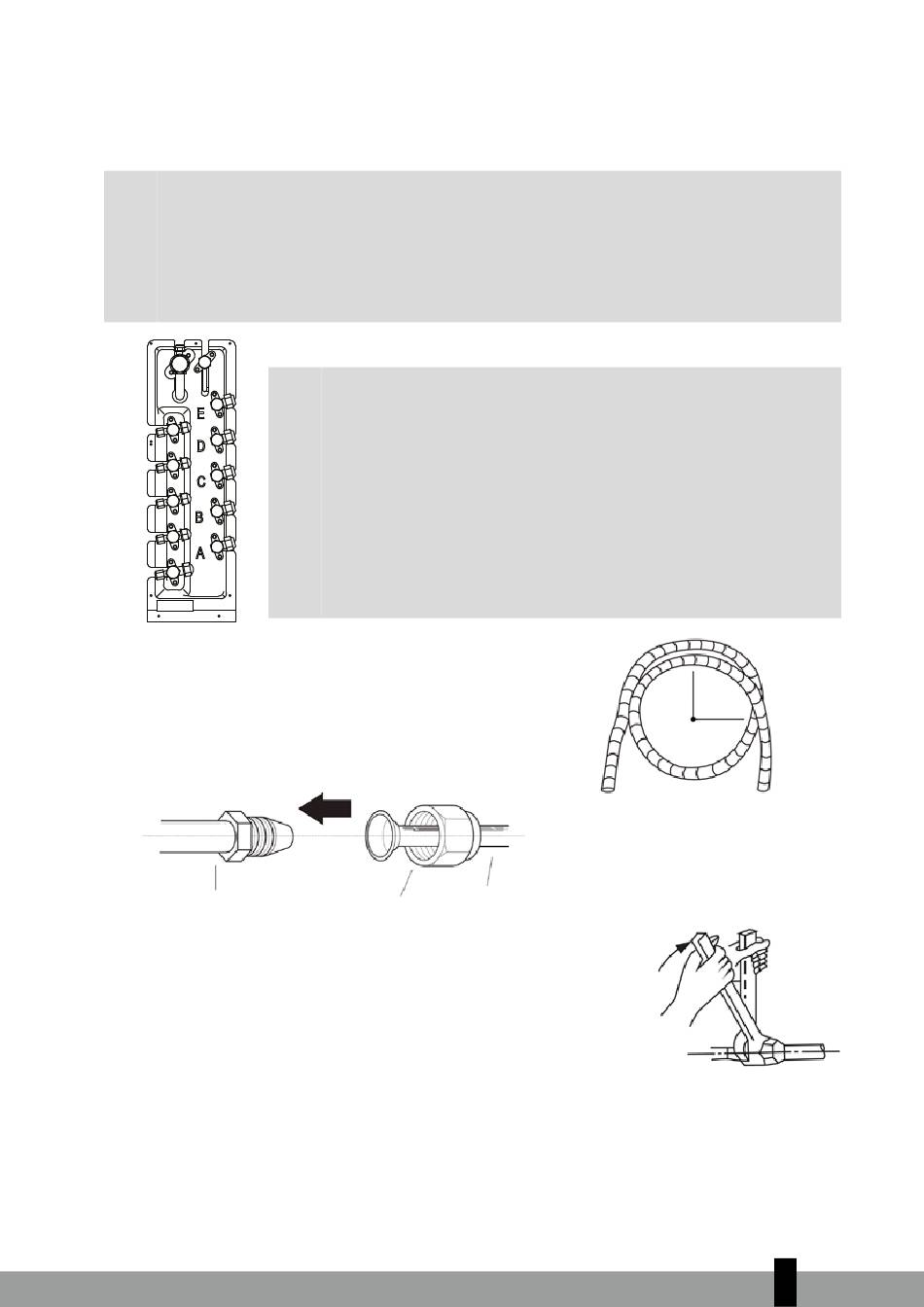

Faso 4: Conecte los tubos
Al conectar los tubos refrigerantes, tenga cuidado de no usar una fuerza excesiva ni de deformarlos.
Primero debe conectar el tubo de presión baja y luego el de presión alta.
G
IMPORTANTE
Hay tres grupos de válvulas en la unidad exterior. Tenga en cuenta la letra del grupo donde la
tubería de la parte interior está conectada a la parte exterior. Esto es importante al conectar los
cables eléctricos.
Un grupo de válvulas consta de una válvula de fluido y una válvula de gas. ver foto.
G
RADIO MÍNIMO DE CURVATURA
Al doblar tubos refrigerantes conectores, el radio mínimo
de curvatura es de 10 cm.
Instrucciones para conectar los tubos a la unidad interior
1.
Alinee el centro de los dos tubos que va a conectar.
Tubo de la unidad interior
2.
Apriete manualmente la tuerca de ensanchamiento lo máximo posible.
3.
Fije la tuerca al tubo de la unidad con una llave inglesa.
4.
Mientras sujeta firmemente la tuerca fijada al tubo de la unidad, use
una llave dinamométrica para apretar la tuerca de ensanchamiento
según los valores de par de apriete de la tabla Requisitos de par de
apriete. Afloje ligeramente la tuerca de ensanchamiento y vuelva a apre-
tarla.
ATENCIÓN
Las tuberías de las partes interiores pueden conectarse aleatoriamente
a uno de los grupos de válvulas. El aire acondicionado está programado
para detectar qué parte interior está conectada a qué grupo.
Tenga cuidado: si las tuberías de una parte interior están conectadas al
grupo de válvulas C, entonces los cables eléctricos de ese grupo también
deben conectarse al terminal C en la parte exterior que está marcada con
L (C), N (C) y S (C). La (C) marca que oculta el terminal C.
Tubo
Tuerca abocardada
Radio
10 cm (4in)
5
89
