UTILIZZARE LA CHIAVE PER AFFERRARE IL CORPO PRINCIPALE DELLA VALVOLA
La coppia di serraggio del dado svasato può far saltare altre parti della valvola.
EVACUAZIONE DELL'ARIA
Preparazioni e precauzioni
L'aria e i corpi estranei presenti nel circuito del refrigerante possono provocare aumenti di pressione
anomali, che possono danneggiare il condizionatore d'aria, ridurne l'efficienza e causare infortuni. Usare
una pompa per vuoto e un manometro collettore per evacuare il circuito del refrigerante, rimuovendo i
residui di gas non condensabile e l'umidità dal sistema.
L'evacuazione deve avvenire al momento della prima installazione e quando l'unità viene spostata.
G
PRIMA DI EFFETTUARE L'EVACUAZIONE
• Verificare che le tubature di collegamento tra l'unità interna e quella esterna siano
correttamente collegate.
• Verificare che tutti i cablaggi siano collegati correttamente.

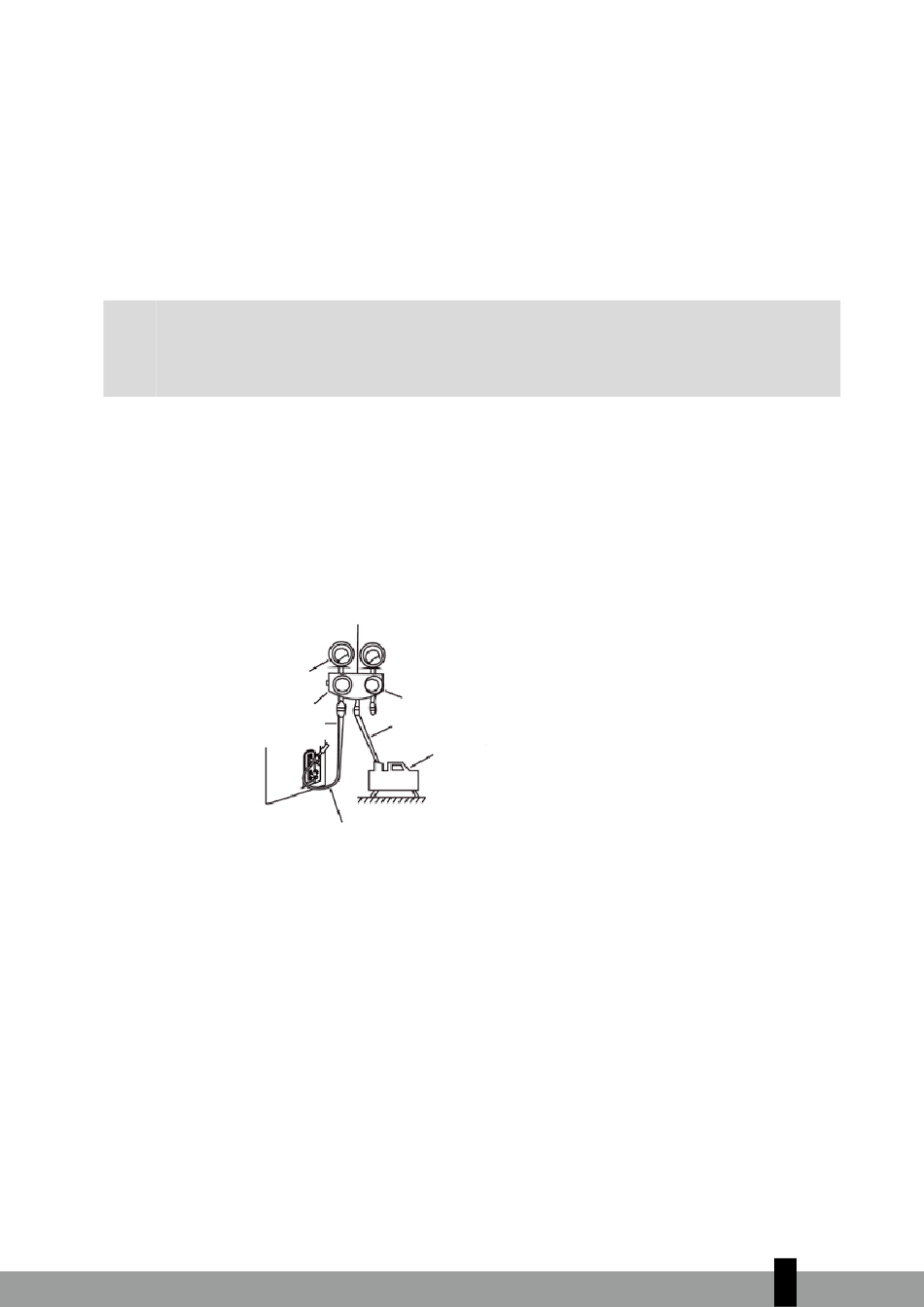

Istruzioni di evacuazione
1.
Collegare il tubo di carico del manometro collettore alla porta di servizio sulla valvola di bassa pressione
dell'unità esterna.
2.
Collegare un altro tubo di carica dal manometro collettore alla pompa del vuoto.
3.
Aprire il lato di bassa pressione del manometro collettore. Tenere chiuso il lato dell'alta pressione.
4.
Accendere la pompa del vuoto per evacuare il sistema.
5.
Far funzionare il vuoto per almeno 15 minuti, o fino a quando il manometro di composti non segna
Manovacuometro
-76cmHg
Valvola di bassa pressione
Tubo flessibile di pressione
Tubo flessibile di carica
6.
Chiudere il lato di bassa pressione del manometro collettore e spegnere la pompa del vuoto.
7.
Attendere per 5 minuti, quindi verificare che non vi siano state variazioni nella pressione del sistema.
8.
Se si verifica una variazione della pressione del sistema, consultare la sezione Controllo delle perdite di
gas per informazioni su come verificare la presenza di perdite. Se la pressione del sistema non subisce
variazioni, svitare il tappo della valvola di dosaggio (valvola di alta pressione).
9.
Inserire la chiave esagonale nella valvola di dosaggio (valvola ad alta pressione) e aprire la valvola
ruotando la chiave di 1/4 di giro in senso antiorario. Ascoltare se c'è gas in uscita dal sistema, quindi
chiudere la valvola dopo 5 secondi.
10.
Osservare il manometro per un minuto per verificare che non vi siano variazioni di pressione. Il
manometro dovrebbe leggere un valore leggermente superiore alla pressione atmosferica.
Manometro collettore
Manometro
Valvola di alta pressione
Tubo flessibile di carica
Pompa del vuoto
Valvola di bassa pressione
>
223
