4.
Retirez le ruban de PVC des extrémités du tuyau lorsque vous êtes prêt à effectuer des travaux de
torchage.
5.

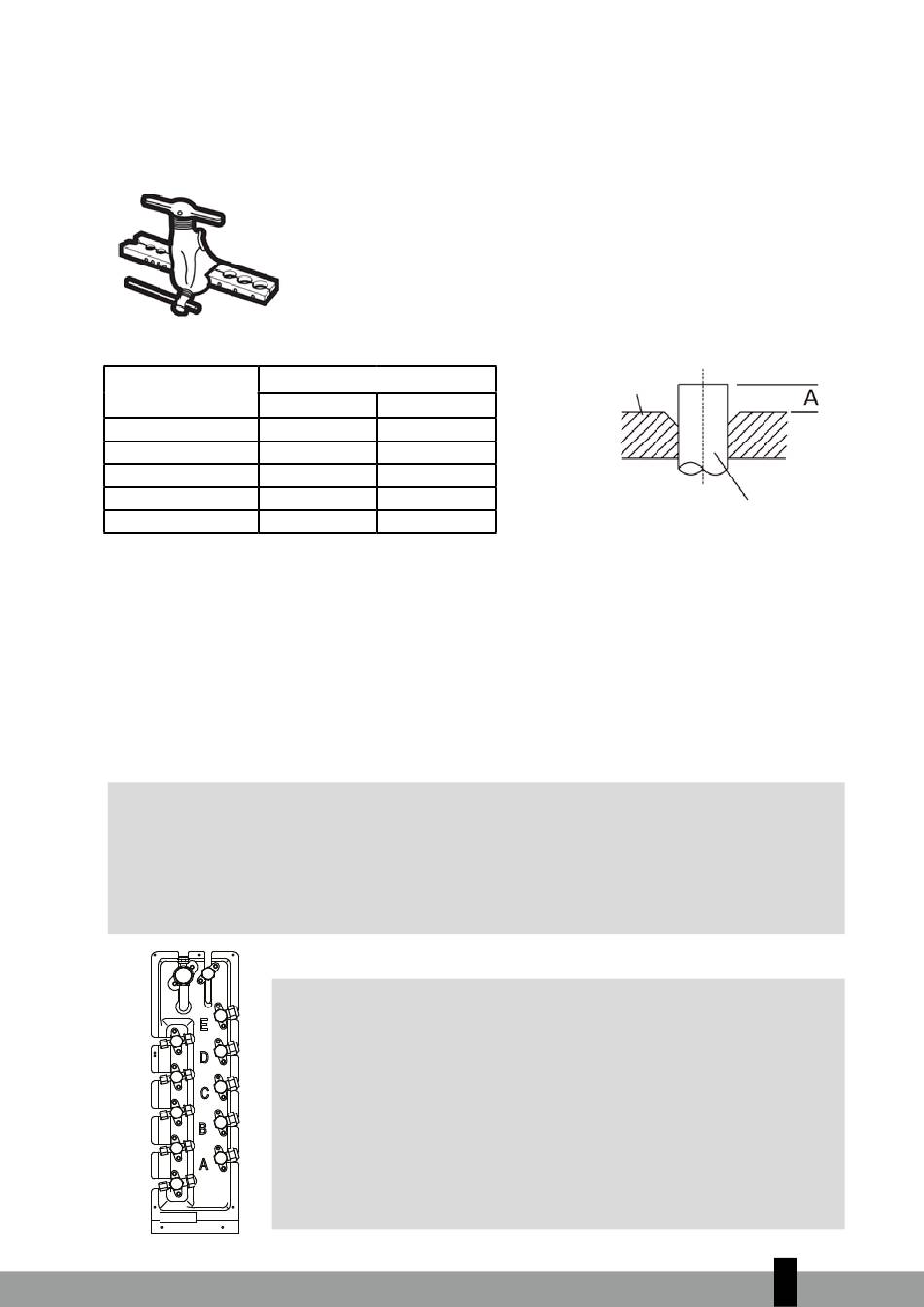

Fixez la torchère sur l'extrémité du tuyau. L'extrémité du tuyau doit dépasser le bord de la torchère,
conformément aux dimensions indiquées dans le tableau ci-dessous.
PROLONGEMENT DE LA TUYAUTERIE AU-DELÀ DE LA TORCHÈRE
Diamètre extérieur
du tuyau (mm)
Min.
Ø 6.35 (Ø 0.25")
0.7 (0.0275")
Ø 9.52 (Ø 0.375")
1.0 (0.04")
Ø12.7 ( Ø 0.5")
1.0 (0.04")
Ø 16 ( Ø 0.63")
2.0 (0.078")
Ø 19 (Ø 0.75")
2.0 (0.078")
6.
Placez l'outil de torchage sur la torchère.
7.
Tournez la poignée de l'outil de torchage dans le sens des aiguilles d'une montre jusqu'à ce que le
tuyau soit complètement torché.
8.
Retirez l'outil de torchage et le dispositif de torchage, puis inspectez l'extrémité du tuyau à la
recherche de fissures, voire de torchage.
Étape 4 : Raccorder les tuyaux
Lorsque vous raccordez des tuyaux de réfrigérant, faites attention de ne pas utiliser un couple excessif ou
de déformer la tuyauterie de quelque façon que ce soit. Vous devez d'abord connecter le tuyau basse
pression, puis le tuyau haute pression.
G
IMPORTANT
Il y a trois groupes de vannes sur l'unité extérieure. Notez que la lettre du groupe indique que
la partie intérieure du tuyau est raccordée à la partie extérieure. Ceci est important lors du
raccordement des fils électriques.
Le groupe de vannes est constitué d'une vanne de liquide et d'un robinet de gaz. Voir la photo
G
A (mm)
Max.
1.3 (0.05")
1.6 (0.063")
1.8 (0.07")
2.2 (0.086")
2.4 (0.094")
ATTENTION
Les tuyaux des pièces intérieures peuvent se raccorder aléatoirement à
l'un des groupes de vannes. Le climatiseur est programmé pour détecter
quelle partie intérieure est raccordée à quel groupe.
Soyez prudent : Si les tuyaux d'une pièce intérieure sont raccordés au
groupe de vannes C, les fils électriques de ce groupe doivent également
être raccordés à la borne C de la pièce extérieure qui porte la mention
L(C), N(C) et S(C). Le (C) indique qu'il s'agit de la borne C.
Forme de l'évasement
Tuyau
3
133
