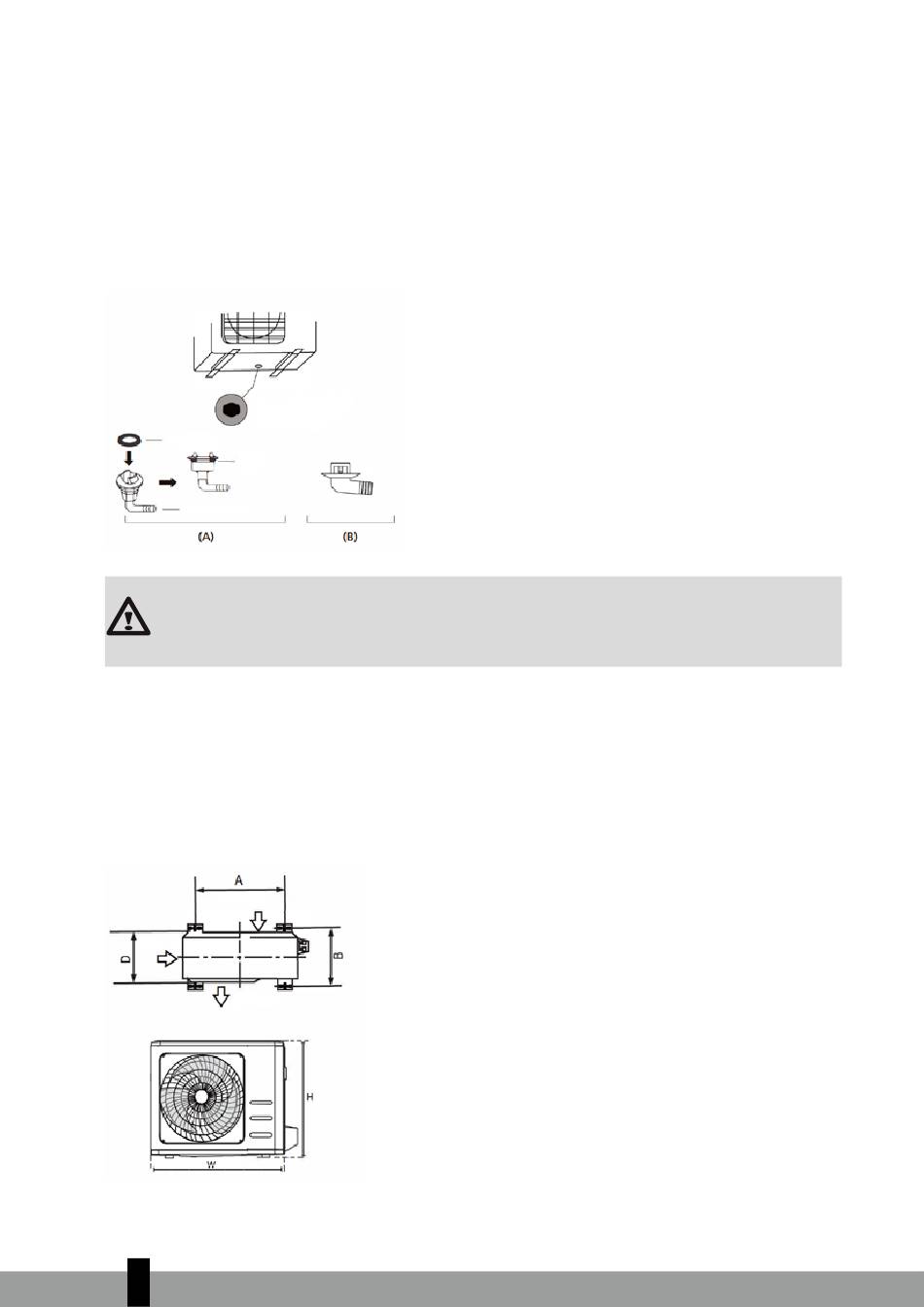

Wanneer de afvoeraansluiting niet geleverd wordt met een rubberen afdichting (zie Afb. B), doet u het vol-
gende:
1. Plaats de afvoeraansluiting in het gat in de basis van het apparaat. De afvoeraansluiting zal op zijn
plaats klikken.
2. Sluit een verlenging van de afvoerslang (niet inbegrepen) aan op de afvoeraansluiting om het water
van de unit af te leiden tijdens de verwarmingsmodus.
Gat in de basis van de buitenunit
Dichting
Dichting
Afvoerkpakking
IN KOUDE KLIMATEN
Zorg er in koude klimaten voor dat de afvoerslang zo verticaal mogelijk geplaatst wordt, om een
vlotte afvoer van water te verzekeren. Als het water te traag afgevoerd wordt, kan het bevriezen
in de slang en de unit onder water zetten.
Stap 3: De buitenunit verankeren
De buitenunit kan aan de grond of aan een tegen de muur gemonteerde beugel verankerd worden met een
bout (M10). Bereid de installatiebasis van de unit voor overeenkomstig onderstaande afmetingen.
AFMETINGEN VOOR MONTAGE VAN DE UNIT
Het volgende is een lijst met buitenunits met verschillende afmetingen en de afstand tussen hun
montagepoten. Bereid de installatiebasis van het apparaat voor overeenkomstig onderstaande afmetingen.
Luchtinlaat
Luchtinlaat
Luchtuitlaat
