fermez la vanne au bout de 5 secondes.
10. Surveillez le manomètre pendant une minute pour s'assurer qu'il n'y a pas de changement de
pression. Le manomètre doit indiquer une valeur légèrement supérieure à la pression atmosphérique.
11. Retirez le tuyau de charge du port de maintenance.

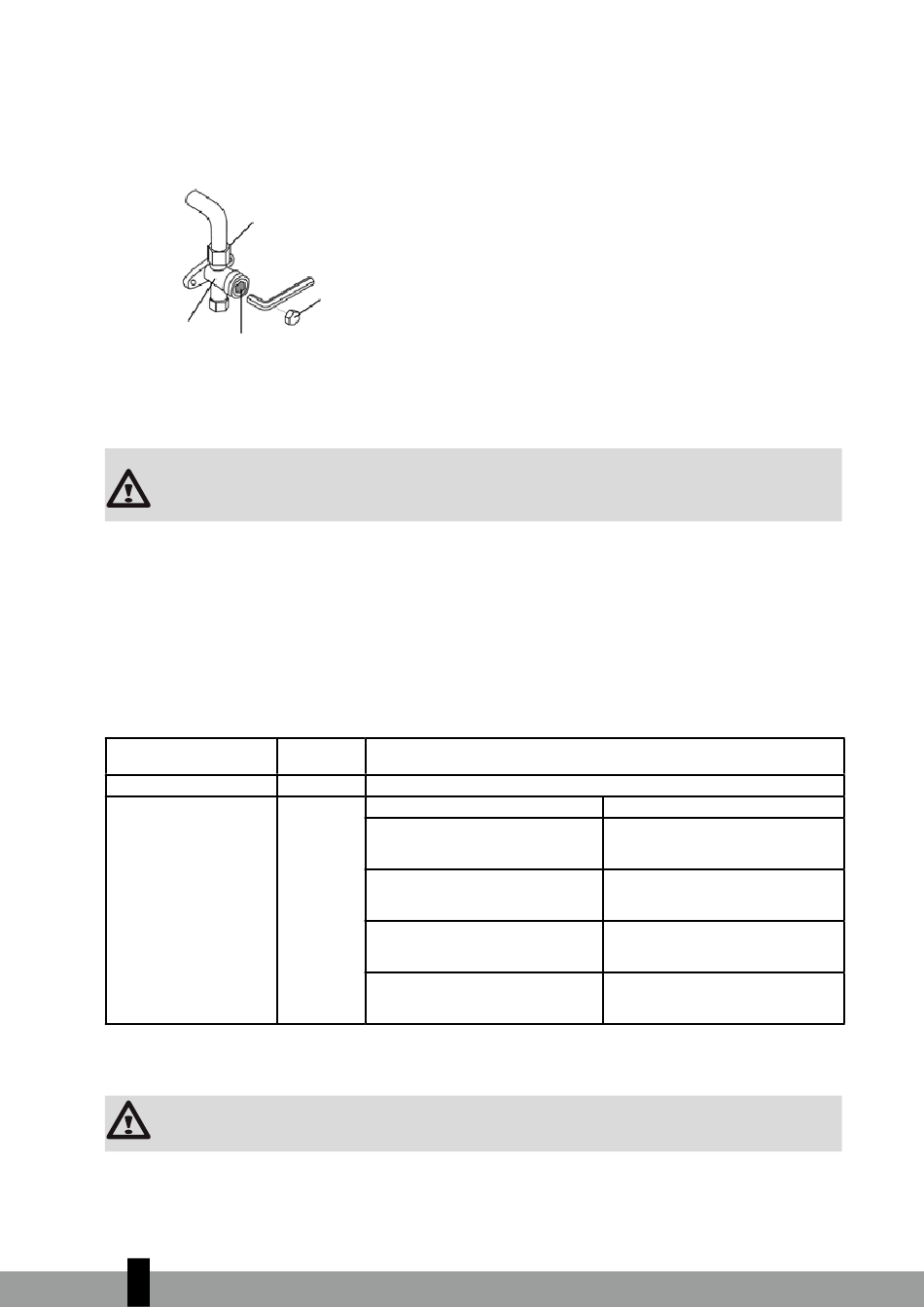

Écrou flare
corps de valve
tige de soupape
12. À l'aide d'une clé hexagonale, ouvrez complètement les vannes haute pression et basse pression.
13. Serrez manuellement les bouchons des trois vannes (port de maintenance, haute pression, basse
pression). Vous pouvez serrer à l'aide d'une clé dynamométrique si nécessaire.
OUVRIR LES TIGES DE SOUPAPE EN DOUCEUR
Lors de l'ouverture des tiges de vanne, tournez la clé hexagonale jusqu'à ce qu'elle heurte le
bouchon. N'essayez pas de n'essayez pas de forcer la valve à s'ouvrir davantage.
REMARQUE SUR L'AJOUT DE RÉFRIGÉRANT
Certains systèmes nécessitent une charge supplémentaire en fonction de la longueur des tuyaux. La
longueur du tuyau standard varie selon les réglementations locales. Par exemple, en Amérique du Nord,
la longueur standard des tuyaux est de 7,5 m. Dans d'autres secteurs, la longueur standard du tuyau est
de 5 m. Le réfrigérant doit être chargé à partir du port de maintenance sur la vanne basse pression de
l'unité extérieure. Le réfrigérant additionnel à charger peut être calculé à l'aide de la formule suivante :
RÉFRIGÉRANT SUPPLÉMENTAIRE PAR LONGUEUR DE TUYAU
Longueur du tuyau connectif (m)
< Longueur du tuyau standard
> Longueur du tuyau standard
Pour l'unité de réfrigérant R290, la quantité totale de réfrigérant à charger ne dépasse pas : 387 g
(<= 9000 Btu/h), 447 g (> 9000 Btu/h et <= 12 000 Btu/h), 547 g (> 12 000 Btu/h et <= 18 000 Btu/h),
ATTENTION
NE PAS mélanger les types de réfrigérant.
3
136
Casquette
Méthode de
purge d'air
Pompe à vide
Côté liquide : Ø 6.35 (ø 0.25")
R32:
(Longueur de tuyau – longueur standard) x 12g/m
(Longueur de tuyau – longueur standard) x 0.13oZ/ft
R290:
(Longueur de tuyau – longueur standard) x 10g/m
Pompe à vide
(Longueur de tuyau – longueur standard) x 0.10oZ/ft
R410A:
(Longueur de tuyau – longueur standard) x 15g/m
(Longueur de tuyau – longueur standard) x 0.16oZ/ft
R22:
(Longueur de tuyau – longueur standard) x 20g/m
(Longueur de tuyau – longueur standard) x 0.21oZ/ft
Réfrigérant supplémentaire
Non disponible / Non applicable
Côté liquide : Ø 9.52 (ø 0.375")
R32:
(Longueur de tuyau – longueur standard) x 24g/m
(Longueur de tuyau – longueur standard) x 0.26oZ/ft
R290:
(Longueur de tuyau – longueur standard) x 18g/m
(Longueur de tuyau – longueur standard) x 0.19oZ/ft
R410A:
(Longueur de tuyau – longueur standard) x 30g/m
(Longueur de tuyau – longueur standard) x 0.32oZ/ft
R22:
(Longueur de tuyau – longueur standard) x 40g/m
(Longueur de tuyau – longueur standard) x 0.42oZ/ft
