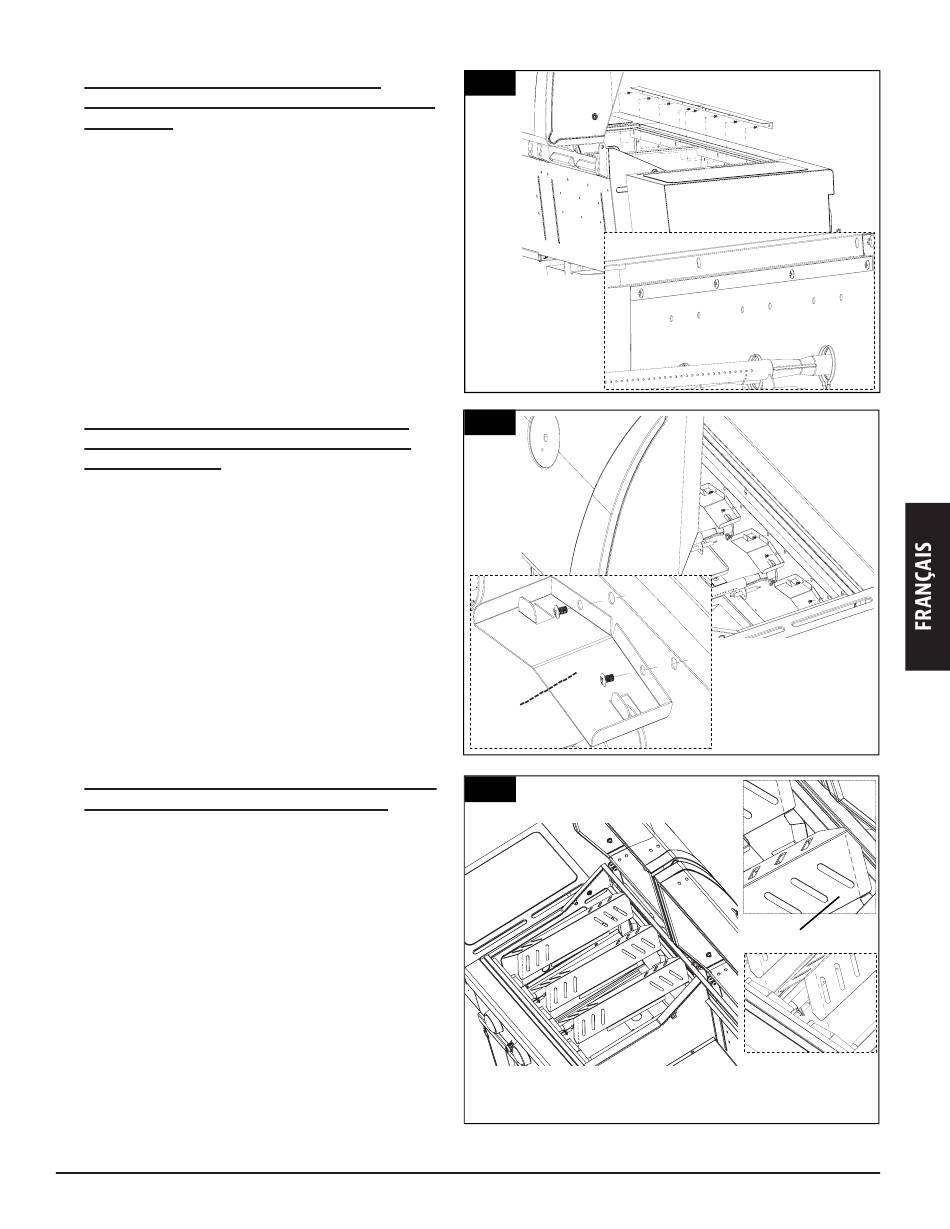

33. MONTAGE DES SUPPORTS AVANT DE LA
GRILLE DE CUISSON À L'AVANT DE LA CHAMBRE
PRINCIPALE
Pièces nécessaires :
Supports avant de grille de cuisson (#22)
2
x
1
x
Chambre principale
8
x
Vis M4x10 mm (#F)
Installation :
•
Fixez le support avant de la grille de cuisson (#22) sur
l'avant de la chambre principale de charbon.
Utilisez : 4 x vis M4x10 mm (#F).
Voir Fig. 33.
•
Répétez la même étape sur la chambre principale à gaz.
34. MONTAGE DES SUPPORTS DES DIFFUSEURS
THERMIQUES SUR L'AVANT DE LA CHAMBRE
PRINCIPALE À GAZ
Pièces nécessaires :
3
x
Supports de diffuseur thermique (#15)
1
x
Chambre principale
6
x
Vis M4x10 mm (#F)
Installation :
Fixez trois supports de diffuseurs thermiques (#15) à la
•
face avant de la chambre principale à gaz.
Utiliser : 6 x vis M4x10 mm (#F).
Voir Fig. 34.
35. PLACER LES DIFFUSEURS THERMIQUES SUR LES
SUPPORTS DE DIFFUSEURS THERMIQUES
Pièces nécessaires :
Diffuseurs thermiques (#14)
3
x
Supports de diffuseur thermique (#15)
3
x
Installation :
•
Placez trois diffuseurs thermiques (#14) sur les
supports de diffuseurs thermiques (#15).
Voir Fig. 35.
Fig.33
Fig.34
#15
Fig.35
------------- #22
#14
77
