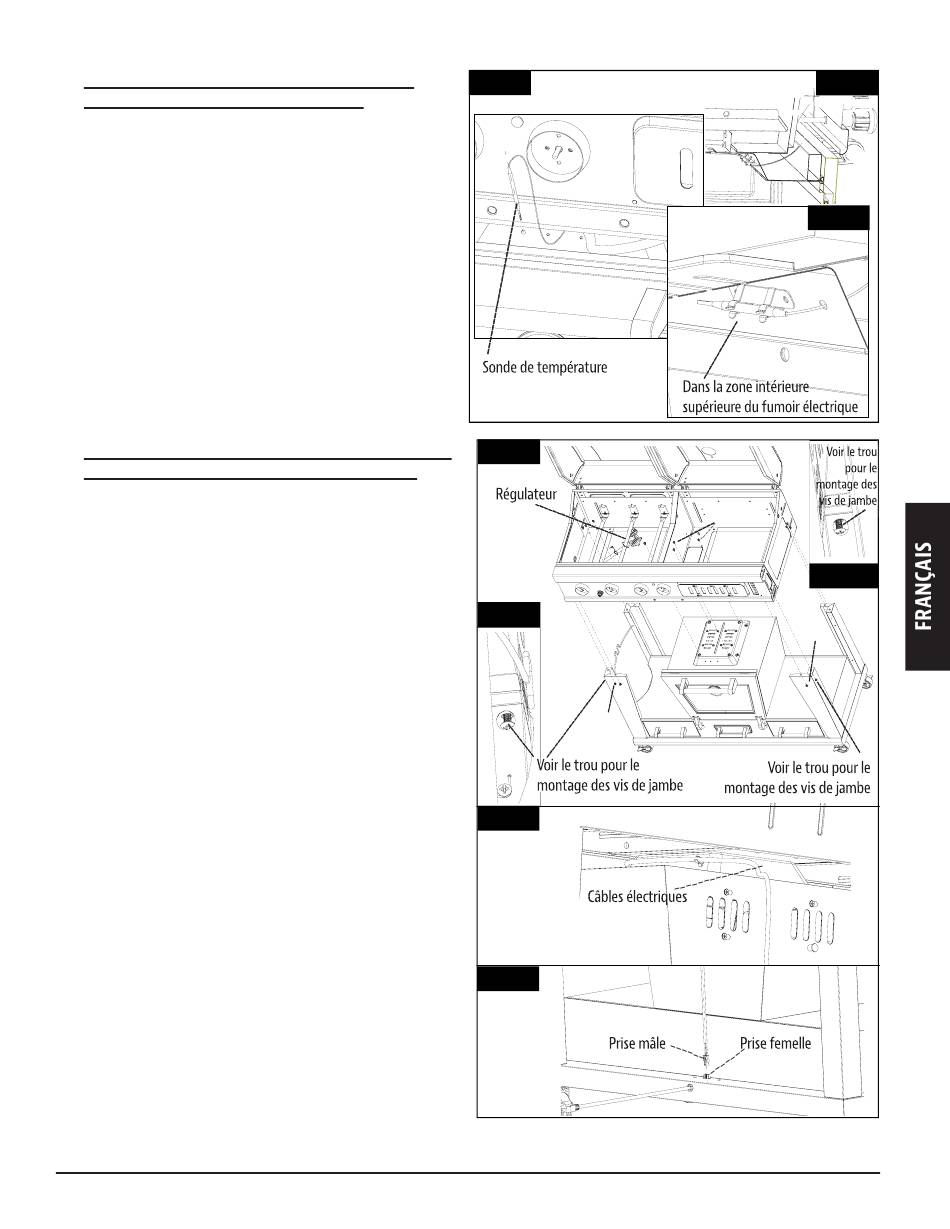

19. FIXATION DE LA SONDE DE TEMPÉRATURE À
L'INTÉRIEUR DU COFFRET DE FUMAGE
Pièces nécessaires :
1
x
Capteur de température
Installation :
•
Insérez la sonde de température du fumoir à travers le
trou situé en haut du coffret de fumage.
•
Ensuite, attachez-le dans le clip qui se trouve dans la
partie supérieure du coffret de fumage.
Voir Fig. 19.7, Fig. 19.2 et Fig. 19.3
20. FIXATION DES FILS ÉLECTRIQUES SUR DEUX CLIPS
PRÈS DU COFFRET DE FUMAGE, FIXATION DE
Pièces nécessaires :
1
x
Câbles électriques
1
x
Prise mâle pour fils électriques (extrémité des fils
électriques)
1
x
Prise femelle
1
x
Armoire à gaz et charbon de bois avec ensemble de
couvercles (#13)
1
x
Assemblage du chariot
8
x
Vis M6x15 mm (#A)
Vis M6x10 mm (#D)
4
x
Installation :
Remarque : La chambre principale doit être alignée
sur le chariot.
•
Ouvrez les couvercles avec précaution et fixez
l'assemblage de l'armoire du gaz et du charbon (#13)
à l'assemblage du chariot en fixant d'abord les 4 x vis
M6x10 mm (#D) à l'intérieur puis fixez les autres vis 8
x vis M6x15 mm (#A ) plus tard. Le régulateur peut être
retiré à ce stade pour un assemblage ultérieur.
Utiliser : 8 x vis M6x15 mm (#A) et 4 x vis M6x10 mm (#D)
Voir Fig. 20.1., Fig.20.1A, Fig.20.1B.
•
Fixez les fils électriques sur deux attaches près de l'armoire
de la partie inférieure du gril à charbon et fixez la prise
mâle des fils électriques (extrémité des fils électriques) à la
prise femelle située à l'arrière de la table inférieure.
Voir fig. 20.2 et Fig.20.3
Fig.19.1
Temperature sensor
Fig.20.1
Regulator
Fig.20.1a
M6x15mm
View hole for leg
screws assembly
Fig.20.2
Electric
Wires
Fig.20.3
Male Socket
Fig.19.3
Fig.19.2
Inside top area of
Electric Smoker
M6x10mm
Fig.20. 1b
M6x15mm
View hole for leg
screws assembly
Female
Socket
View
hole
for leg
screws
71
