d = Durchmesser Passung Welle
Welle
10 [0.39] H7
12 [0.47]
14 [0.55]

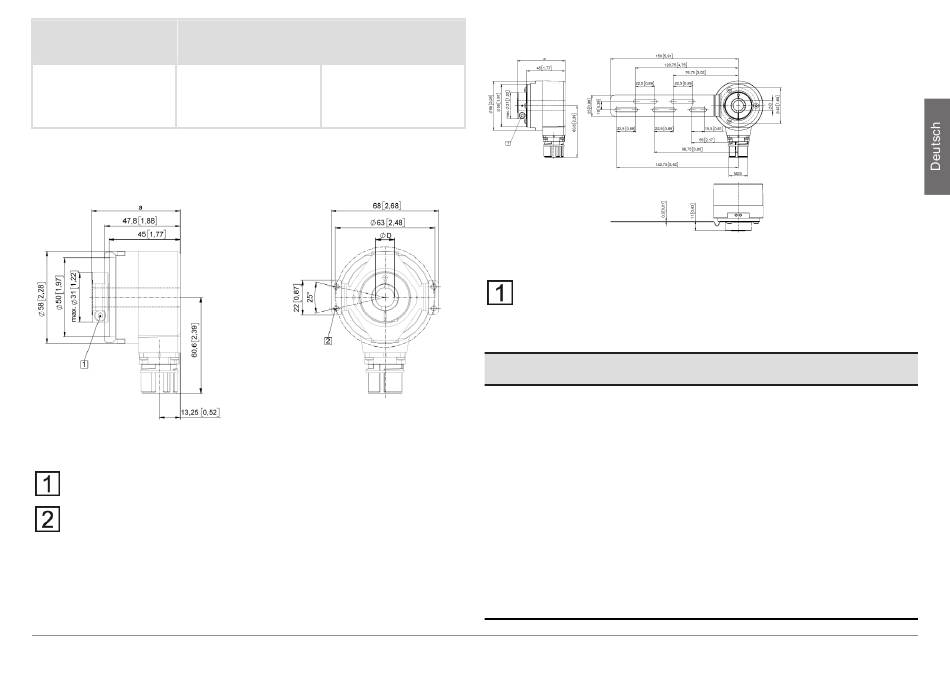

Flansch mit Statorkupplung
SW 3
für (4x) M3 Schraube
BA Sendix® 58xxFS2 / 58xxFS3 - R60049.0009 - 04
Flansch mit flexibler Drehmomentstütze
L = Einstecktiefe
Welle
> 34 [1.34]
Montageanforderungen
Stellen Sie bei der Montage sicher, dass
27021597825818123
• Die Drehmomentstütze im nicht vorgespannten Zustand mit
zwei Muttern M4 auf einer Gewindestange M4 befestigt ist.
• Die Muttern gegen Lösen gesichert sind.
• Die Drehmomentstütze keine Deformationen aufweist.
• Beim Kürzen das verwendete Langloch der Drehmoment-
stütze nicht beschädigt wurde.
• Beachten Sie den maximal zulässigen Achsversatz
SW 3
HINWEIS
18014398571080971
DE - 19
