Daños en el encoder
Fallo del dispositivo, reducción de la vida útil del dispositivo.
• Respetar la profundidad mínima de inserción del acciona-
miento en el encoder de árbol hueco.

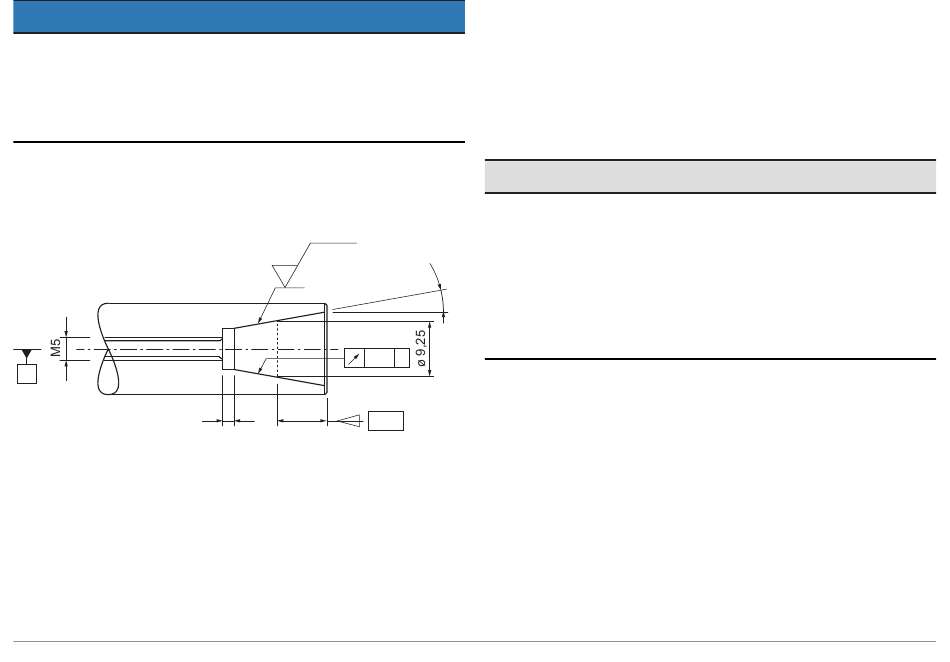

Para encoders de árbol cónico
Material: Acero
A
4.1.4 Retención de los tornillos
Fije los tornillos de fijación para que no se aflojen. Esto se
consigue, dependiendo de la aplicación, utilizando p.ej.
• tornillos con revestimiento
• Bloqueador de roscas
• Arandelas Schnorr
148 - ES
CUIDADO
Ra 1,6
2° 51´ 45´´ 0
0,02 A
±0,1
2 7,5
1:10
18014398562568459
Kübler recomienda un bloqueador de rosca, p. ej. Loctite (có-
digo de referencia: 8.0000.4G05.0000).
Recomendamos una protección adicional contra la manipula-
ción marcando los tornillos de fijación con barniz de bloqueo
o similar.
4.1.5 Enrutamiento de cables
Enrutamiento de cables
Enrutar el cable del sensor sin tensión, de modo que no se
aplique ninguna fuerza adicional sobre el sistema de medi-
ción. Tener en cuenta los radios de flexión mínimos del cable
-1-
de conexión.
Respetar las instrucciones del capítulo
Información para la instalación conforme a la CEM [} 150].
Cableado
Cuando realice el cableado de la instalación, preste atención
al enrutamiento correcto de los cables.
• Separe el cableado en grupos de energía eléctrica, tales
como líneas de motor y de alimentación, y líneas de señal y
datos.
• Dirija las líneas de señal y datos lo más cerca posible de las
superficies de tierra (bastidores, rieles metálicos, laterales
del recinto) y no paralelas a las líneas de motor y de sumi-
nistro de energía u otras líneas con altos niveles de interfe-
rencia.
AVISO
