Montage et câblage des résistances
Toutes les résistances doivent être installées à l'extérieur du variateur dans un
endroit permettant un refroidissement suffisant et la libre circulation de l'air de
refroidissement vers d'autres équipements. De même, l'air chaud ne doit pas être
dirigé vers les prises d'air de refroidissement d'autres équipements.
AVERTISSEMENT ! Les matériaux à proximité de la résistance de freinage
doivent être ininflammables. La température de surface de la résistance peut
dépasser 200 °C (400 °F) et l'air qui s'en échappe atteindre plusieurs centaines de
degrés Celsius. Vous devez protéger la résistance de freinage des contacts de
toucher.
La longueur maximale du (des) câble(s) de la (des) résistance(s) est de 20 m (65 ft).
Pour les raccordements, cf. section
Protection par contacteur du variateur
Nous conseillons fortement d'équiper le variateur d'un contacteur principal à des fins
de sécurité. Vous devez câbler le contacteur pour qu'il s'ouvre en cas de surchauffe
de la résistance. Il s'agit d'une mesure de sécurité primordiale car le variateur ne
pourra pas couper l'alimentation si, en cas de défaut, le hacheur reste conducteur.

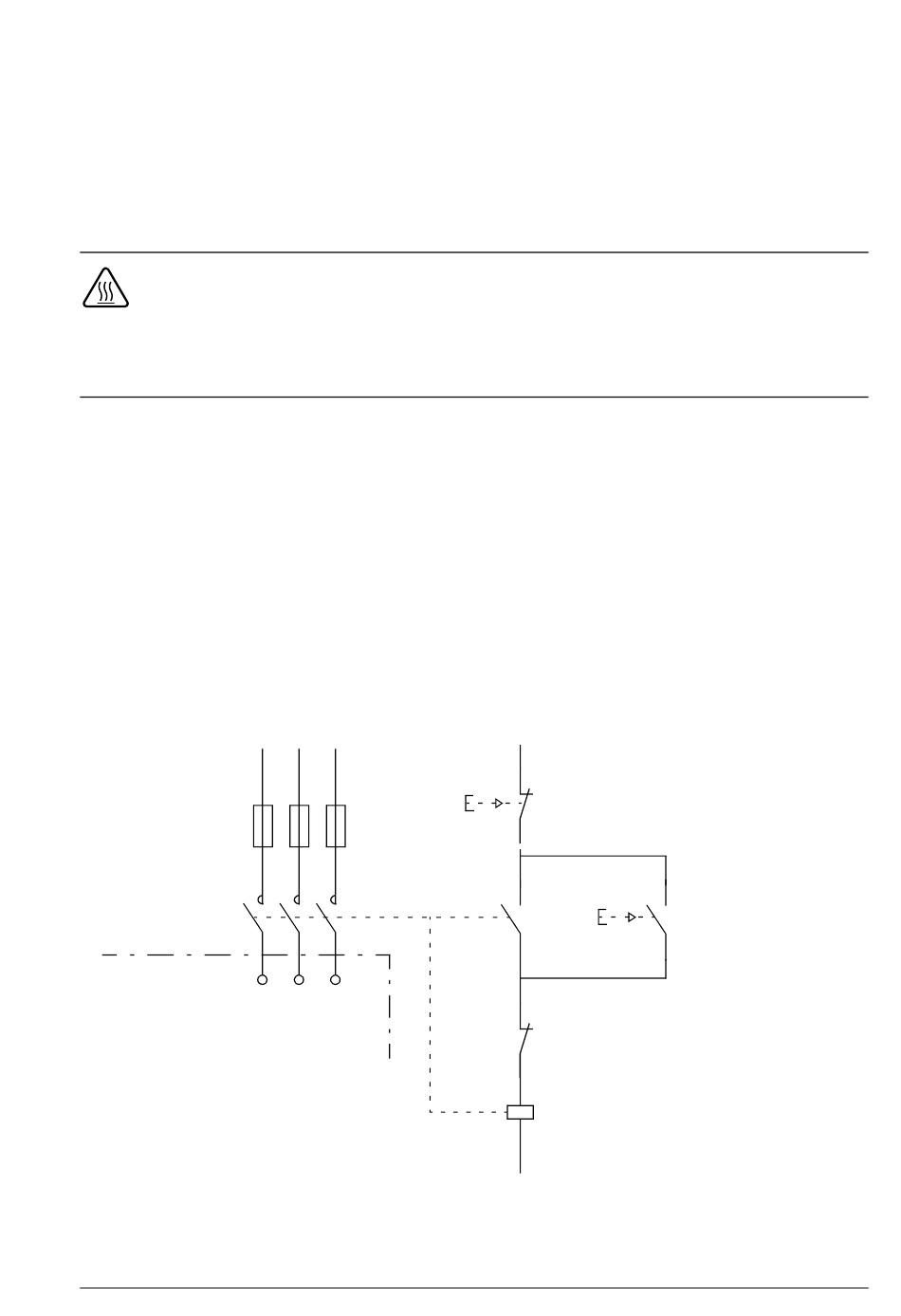

Exemple de schéma de câblage simple.
Fusibles
MotiFlex e180
Raccordement des câbles de puissance
L1 L2 L3
OFF
1
3
5
2
4
6
U1 V1 W1
Freinage dynamique sur résistance(s) 171
1
2
13
ON
14
Protection thermique de la résistance
K1
page
3
4
55.
